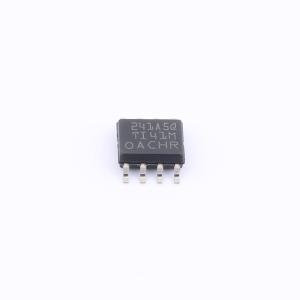

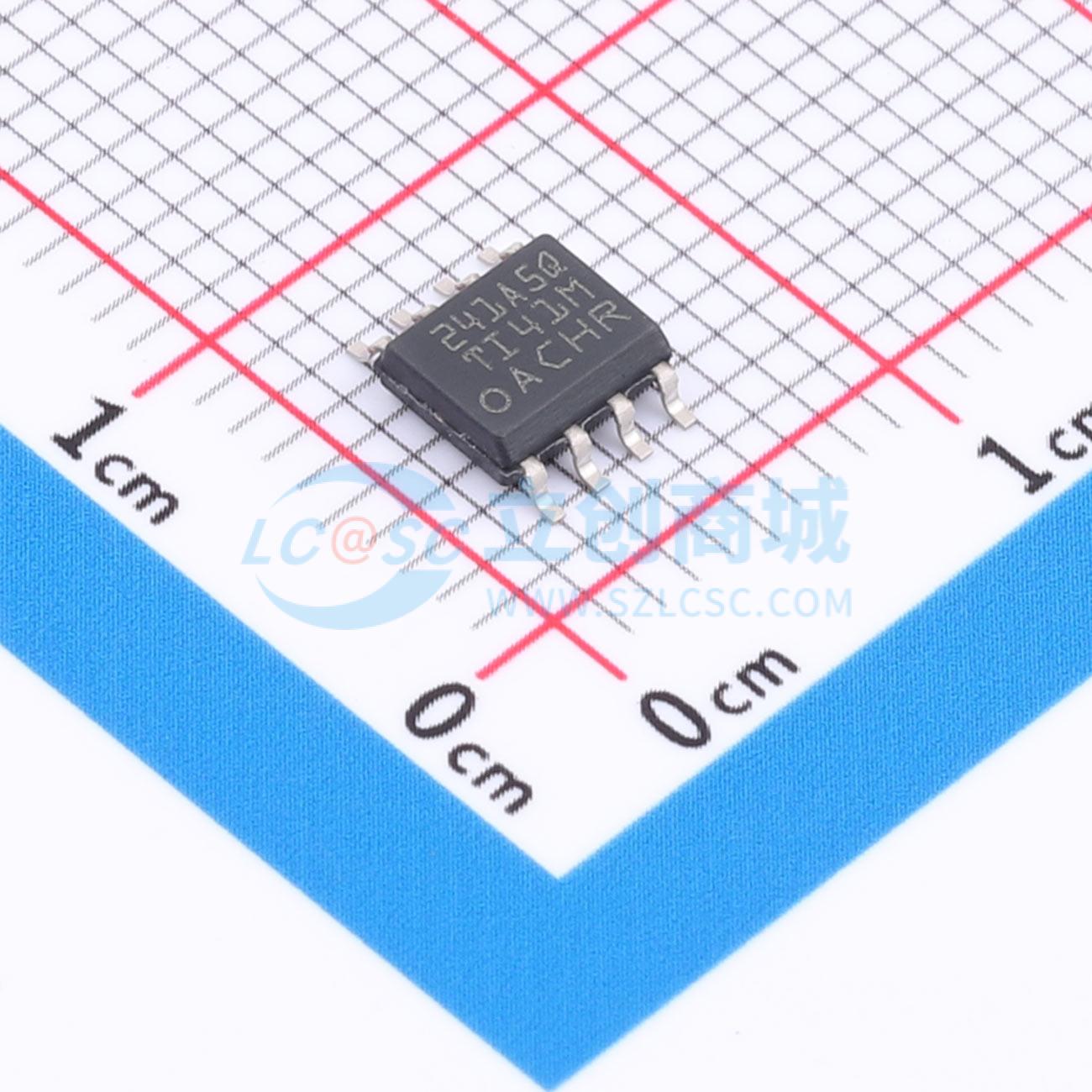

温馨提醒：图片仅供参考，商品以实物为准

INA241A5QDRQ1

双向、超精密电流感应放大器，具有增强的PWM抑制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA241A5QDRQ1
商品编号: C32796742
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.86克(g)

商品参数

商品概述

INA241x-Q1是一款超精密双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻两端的压降，且与电源电压无关。高精度电流检测通过低失调电压（最大±10µV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166dB）的组合实现。INA241x-Q1专为开关系统中的高压双向测量设计，这类系统的器件输入端会出现大共模电压瞬变。INA241x-Q1内部的增强型PWM抑制电路可将输入共模电压转换导致的输出信号干扰降至最低。INA241x-Q1的工作电源电压范围为2.7V至20V，电源电流为2.5mA。INA241x-Q1提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间实现优化。INA241x-Q1 1级的工作温度范围为-40℃至125℃，0级的工作温度范围为-40℃至150℃。

商品特性

AEC-Q100认证适用于汽车应用
可满足功能安全需求，提供可辅助功能安全系统设计的相关文档
增强型PWM抑制，针对存在开关共模电压的系统优化
支持最高125kHz的开关频率
宽共模电压范围:工作电压-5V至110V，耐压-20V至120V
双向工作
高小信号带宽:所有增益下均为1.1MHz
压摆率:8V/µs
1%阶跃响应建立时间:1µs
出色的共模抑制比:166dB直流共模抑制比；100kHz下104dB交流共模抑制比；1MHz下89dB交流共模抑制比
精度规格:版本A最大增益误差±0.01%，温漂±1ppm/℃；版本B最大增益误差±0.1%，温漂±5ppm/℃；版本A最大失调电压±10µV，温漂±0.1µV/℃；版本B最大失调电压±150µV，温漂±0.5µV/℃
提供多种增益选项:INA241A1-Q1为10V/V；INA241A2-Q1为20V/V；INA241A3-Q1为50V/V；INA241A4-Q1为100V/V；INA241A5-Q1为200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

eTurbo/充电器
电动助力转向（EPS）
启动/发电机
再生制动
制动系统

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	200V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	8uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±30V
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
