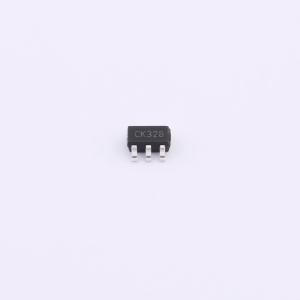

FP7125LR-G1
具备平均模式恒流控制功能的LED驱动器 停产
- 描述
- 平均电流模式控制的LED驱动IC，工作在恒定关断时间模式。不会产生峰值到平均值的误差，因此大大提高了LED电流的精度、线性和负载调节能力，无需任何环路补偿或高端电流检测。输出LED电流精度为±3%。可由8.0-100V电源供电。提供PWM和线性调光输入，接受外部控制的TTL兼容信号。输出电流可通过内部250mV参考电压进行编程。
- 商品型号
- FP7125LR-G1
- 商品编号
- C2988231
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~100V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
FP7125是一种在恒定关断时间模式下工作的平均电流模式控制器LED驱动IC。FP7125不会产生峰值到平均值误差，因此无需环路补偿或高端电流检测即可大大提高LED电流的精度、线路和负载调节能力。输出LED电流精度为±3%。
FP7125可以从8.0至100V的电源供电。提供了PWM和线性调光输入，可接受外部控制的TTL兼容信号。输出电流可以通过内部250mV参考电压进行编程。
商品特性
- 快速平均电流控制
- 内置8至100V线性调节器
- 线性和PWM调光功能
- 具有跳过模式的输出短路保护
- 运行所需外部元件少
应用领域
- DC/DC 或 AC/DC LED驱动器应用
- LED道路照明
- 平板显示器背光
- 通用恒流源
- 标识和装饰LED照明
- 充电器
