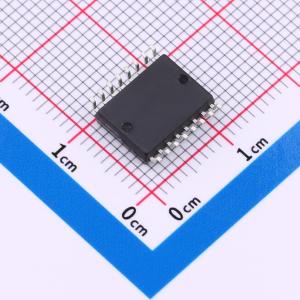

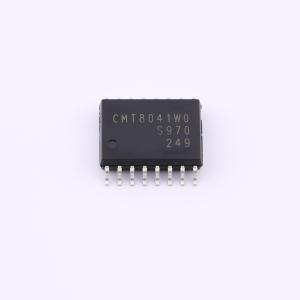

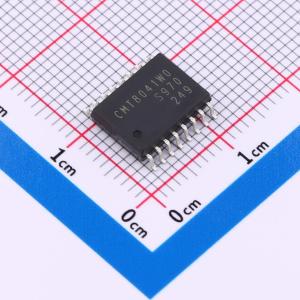

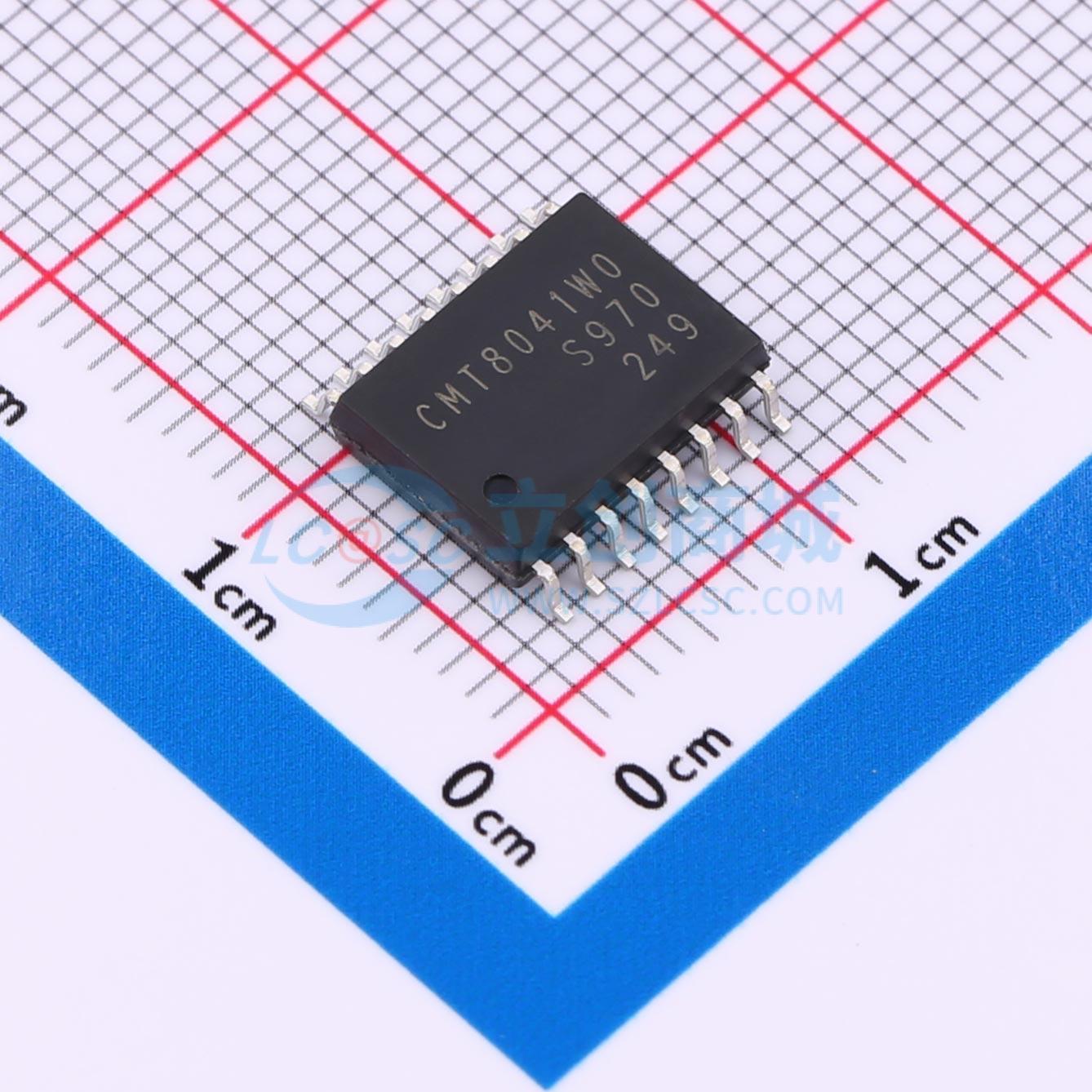

温馨提醒：图片仅供参考，商品以实物为准
CMT8041W0
CMT8041W0 高速四通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字隔离器 正向通道数:3 反向通道数:1 最大数据速率:150Mbps 默认输出：L 隔离电压(Vrms):5000 CMTI(kV/us)：200kV/us 温度范围：-40℃~+125℃ 应用等级：工业级
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT8041W0
- 商品编号
- C32713194
- 商品封装
- SOIC-16-WB
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 200kV/us | |
| 传播延迟(tpd) | 9ns | |
| 功能特性 | 上电复位；失效安全输出 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CMT804X 是一款高性能四通道数字隔离器，采用二氧化硅绝缘栅，支持高达 5 kVRMS 的隔离电压。该器件用于两个不同电源域之间的通信，以防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。它配备使能引脚，可在多主驱动应用中将相应输出置于高阻抗状态以降低功耗。该系列器件提供多达四个正向通道和两个反向通道。在输入功率或信号丢失时，CMT804X1 默认输出高电平，而 CMT804X0 默认输出低电平。通过创新的芯片设计和布局，该器件能够以低功耗实现高电磁抗扰度和低辐射，满足系统级 ESD、EFT、浪涌和辐射方面的合规要求。CMT804X 系列提供 SOIC-16 宽体和窄体封装。
商品特性
- 安全相关认证：DIN VDE V 0884-11: 2017-01，符合 UL 1577 组件认证，CSA 认证（符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 终端设备标准），符合 GB4943.1-2022 的 CQC 认证，符合 EN 60950-1、EN 62368-1 和 EN 61010-1 标准的 TÜV 认证
- 增强电磁兼容性：系统级 ESD、EFT、浪涌抗扰性，±8kV IEC 61000-4-2 跨隔离栅接触放电保护，低辐射
- 数据率高达 150 Mbps
- 宽电源电压范围：2.5 V 至 5.5 V
- 宽工作环境温度范围：-40℃ ~ 125℃
- 稳健可靠的隔离栅：预期使用寿命超过 40 年，隔离额定值高达 5 kVRMS，浪涌能力高达 8 kV，典型 CMTI 为 ±200 kV/μs
- 提供默认输出高电平和低电平选项
- 低功耗：在 1 Mbps 数据率下，每通道典型电流为 1.5 mA
- 低传播延迟：在 5V 电源供电下，典型值为 9 ns
- 提供 SOIC-16 封装（宽体和窄体）
应用领域
- 工业自动化
- 新能源汽车
- 光伏逆变器
- 电机控制
- 隔离式 SPI
