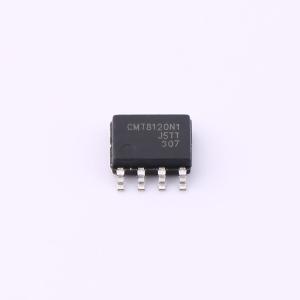

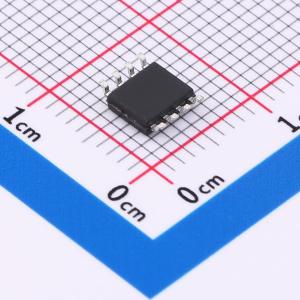

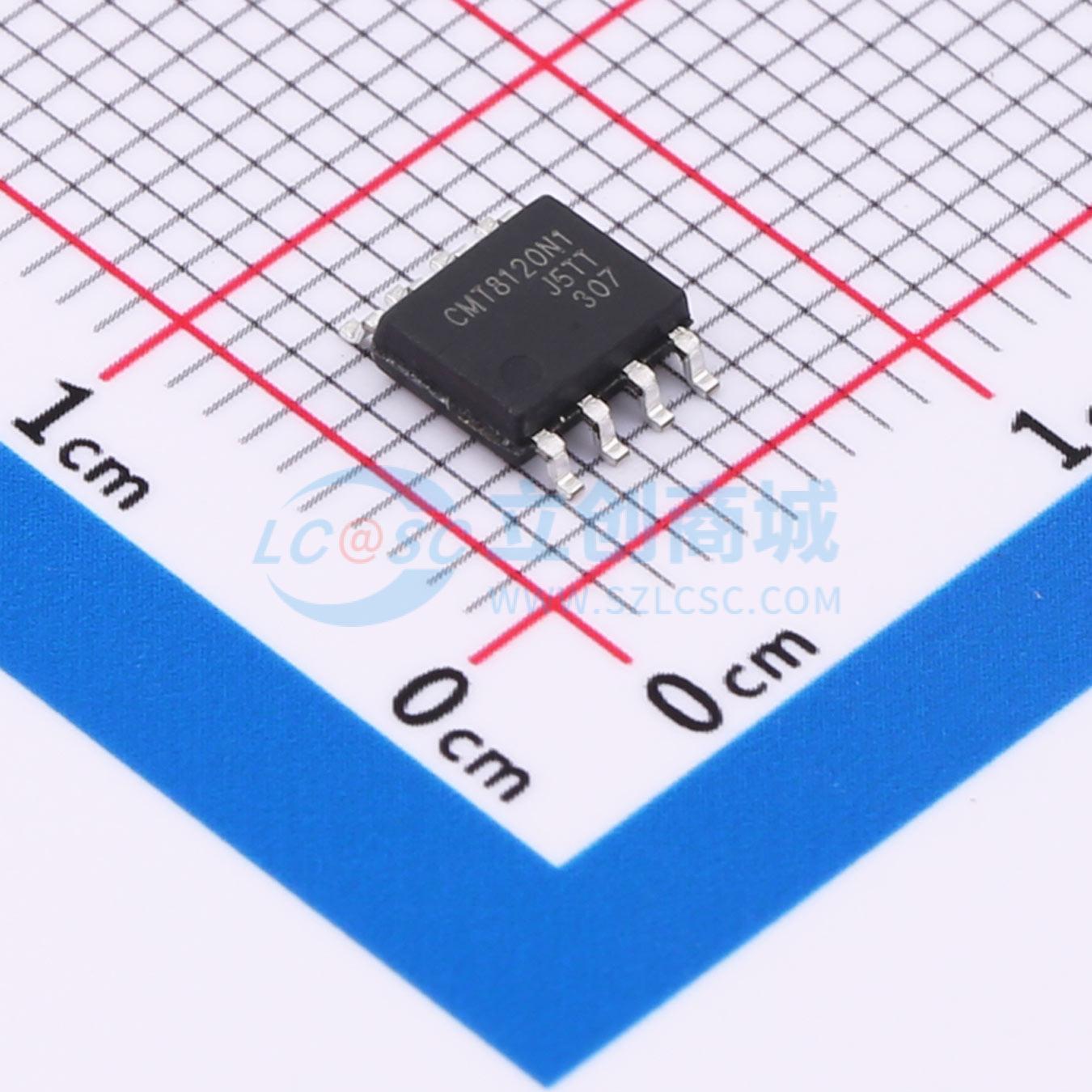

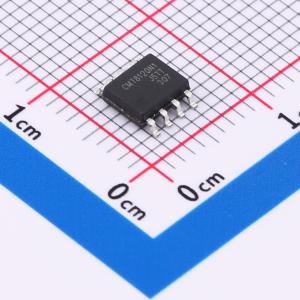

温馨提醒：图片仅供参考，商品以实物为准

CMT8120N1

CMT8120N1 高速双通道数字隔离器

描述: 数字隔离器正向通道数:2 反向通道数:0 最大数据速率:150Mbps 默认输出：H 隔离电压(Vrms):3750 CMTI(kV/us)：200kV/us 温度范围：-40℃~+125℃ 应用等级：工业级
品牌名称: HOPERF(华普微电子)
商品型号: CMT8120N1
商品编号: C32713175
商品封装: SOIC-8-NB
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

CMT812X是一款高性能双通道数字隔离器，采用二氧化硅绝缘栅，支持高达5 kVrms的隔离电压。该器件用于两个不同电源域之间的通信，以防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。该系列器件具有两个通道，其中CMT812X1默认输出高电平，而CMT812X0默认输出低电平。它能够以低功耗实现高电磁抗扰度和低辐射。通过创新的芯片设计和布局，显著增强了电磁兼容性，可满足系统级ESD、EFT、浪涌和辐射方面的合规要求。该系列芯片提供SOIC-16宽体、SOW8L宽体及SOIC-8窄体封装。

商品特性

数据速率：DC至150 Mbps
宽电源电压范围：2.5 V至5.5 V
工作环境温度范围：-40°C to 125°C
稳健可靠的隔离栅，预期使用寿命超过40年
隔离额定值高达5 kVRMS
浪涌能力高达8 kV
典型共模瞬态抗扰度为±200 kV/μs
提供默认输出高电平和低电平选项
低功耗，在1 Mbps数据速率下每通道典型电流为1.5 mA
低传播延迟，在5V电源供电下典型值为9 ns
提供SOIC-16宽体、WB(N) SOW8L宽体与SOIC-8窄体封装

应用领域

工业自动化
新能源汽车
光伏逆变器
电机控制
隔离式SPI
通用多通道隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	CMTI(kV/us)	200kV/us
	传播延迟(tpd)	9ns
	功能特性	上电复位
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	工作温度	-40℃~+125℃

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	3750
