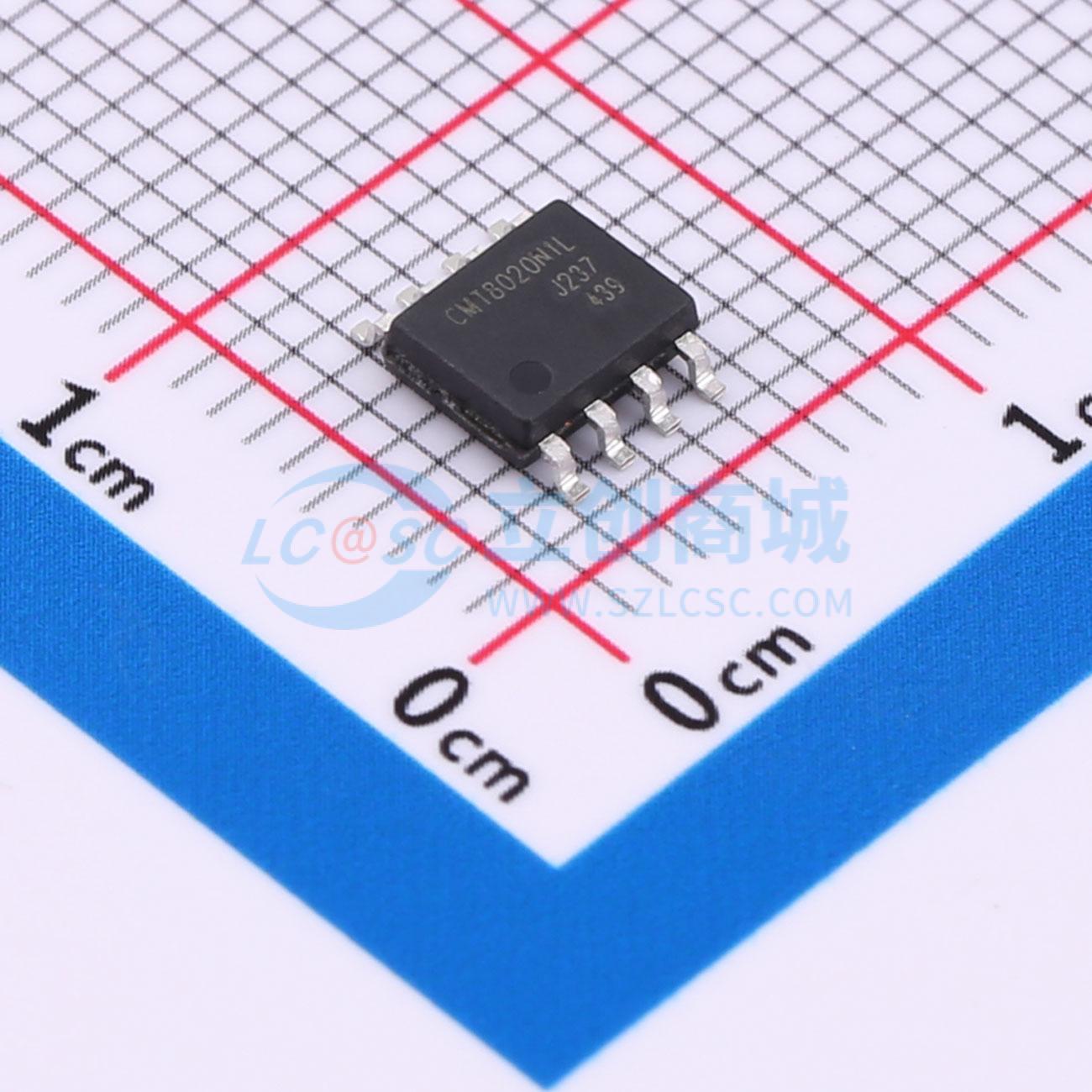

CMT8020N1L
CMT8020N1L 高速双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字隔离器 正向通道数:2 反向通道数:0 最大数据速率:10Mbps 默认输出：H 隔离电压(Vrms):3750 CMTI(kV/us)：200kV/us 温度范围：-40℃~+125℃ 应用等级：工业级
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT8020N1L
- 商品编号
- C32713169
- 商品封装
- SOIC-8-NB
- 包装方式
- 编带
- 商品毛重
- 0.254667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 10Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 200kV/us | |
| 传播延迟(tpd) | 9ns | |
| 功能特性 | 上电复位；失效安全输出 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CMT802XNXL 是一款高性能双通道数字隔离器，采用二氧化硅绝缘栅，支持高达 3.75 kVRMS 的隔离电压。该器件用于两个不同电源域之间的通信，以防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。该系列包含两种型号：CMT802XN1L 默认输出高电平，而 CMT802XN0L 默认输出低电平。该器件能够以低功耗实现高电磁抗扰度和低辐射，其创新的芯片设计和布局显著增强了电磁兼容性，可满足系统级 ESD、EFT、浪涌和辐射方面的合规要求。该系列芯片采用 SOIC-8 窄体封装。
商品特性
- 符合 DIN VDE V 0884-11: 2017-01、UL 1577、CSA（符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 标准）、CQC（符合 GB4943.1-2022）以及 TUV（符合 EN 60950-1、EN 62368-1 和 EN 61010-1）等安全认证。
- 增强的电磁兼容性，具备系统级 ESD、EFT 和浪涌抗扰性，提供 ±8 kV IEC 61000-4-2 跨隔离栅接触放电保护，并具有低辐射特性。
- 支持 DC 至 10 Mbps 的数据速率。
- 宽电源电压范围：2.5 V ~ 5.5 V。
- 宽工作环境温度范围：-40°C ~ 125°C。
- 稳健可靠的隔离栅，预期使用寿命超过 40 年，隔离额定值高达 3.75 kVRMS，浪涌能力高达 5.3 kV，典型共模瞬态抗扰度为 ±200 kV/μs。
- 提供默认输出高电平和低电平选项。
- 低功耗，在 1 Mbps 数据率下，每通道典型电流为 1.5 mA。
- 低传播延迟，在 5 V 电源供电下典型值为 9 ns。
- 采用 SOIC-8 窄体封装。
应用领域
- 工业自动化
- 新能源汽车
- 光伏逆变器
- 电机控制
