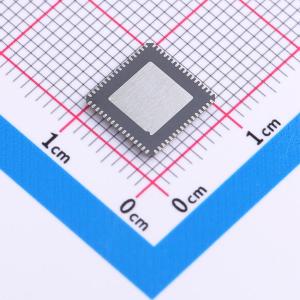

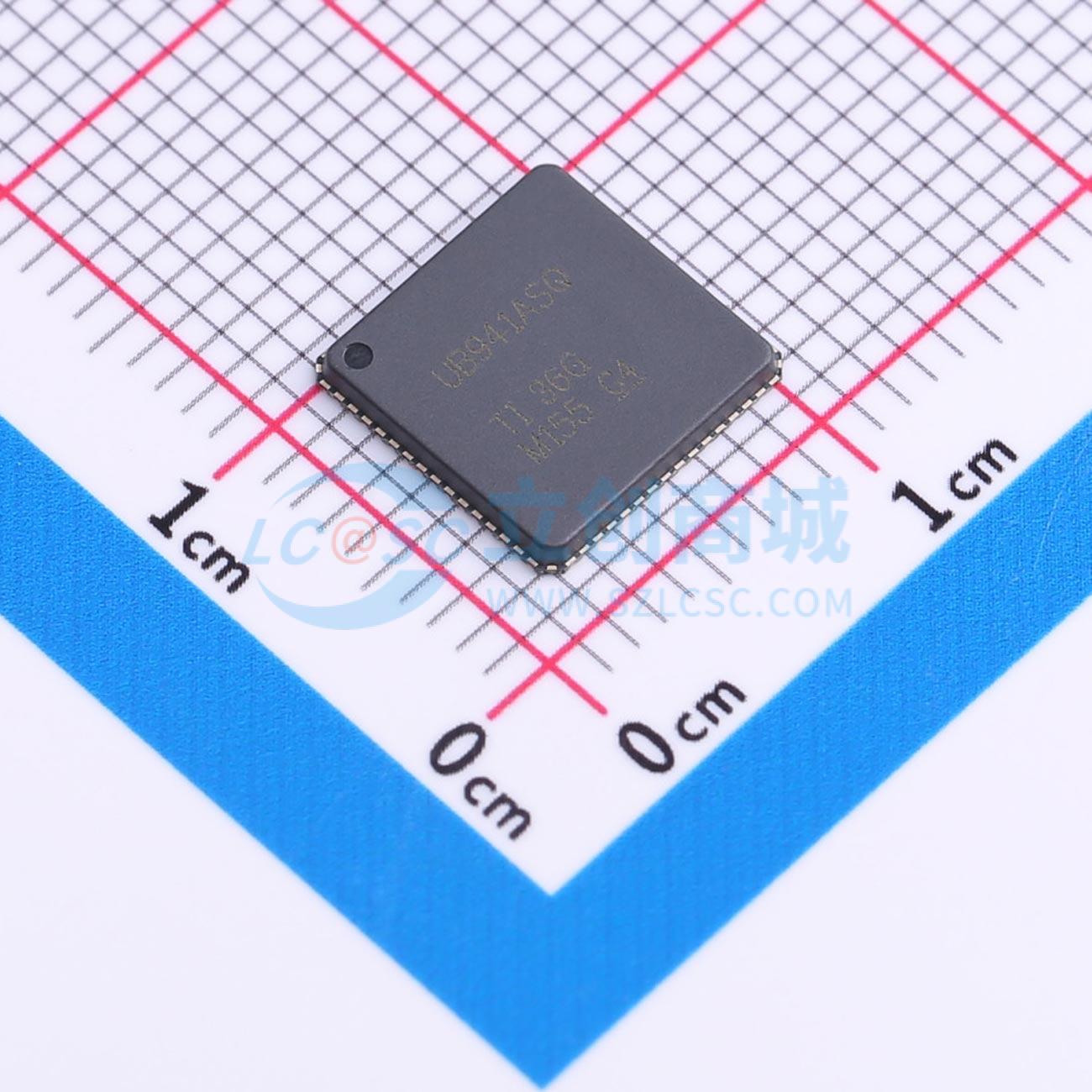

温馨提醒：图片仅供参考，商品以实物为准

DS90UB941ASRTDRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB941AS-Q1是专为汽车信息娱乐应用设计的双路DSI转FPD-Link III桥接串行器，当与FPD-Link III DS90UB940N-Q1、DS90UB948-Q1、DS90UB924-Q1、DS90UB926Q-Q1或DS90UB928Q-Q1解串器配合使用时，可通过具有成本效益的50Ω单端向轴电缆或100Ω差分屏蔽双绞线 (STP) 和屏蔽四路绞线 (STQ) 电缆提供单通道或双通道高速串行流。为了应对信息娱乐系统中显示器数量和差异的增加，可支持对称和非对称分离。可以整合两个差分对上的视频数据，以简化系统设计，并减小应用的互连线尺寸和重量。 FPD-Link III接口支持视频和音频数据传输和全双工控制，包括同一条高速串行链路上的I2C通信和高达8个I2S音频通道。通过使用低压差分信令、数据换序和随机生成最大限度地降低了EMI。 DS90UB941AS-Q1对支持视频分辨率高达2K、WUXGA和1080p60以及24位色深的MIPIDSI输入进行串行化处理。在向后兼容模式下，在单一差分链路上支持高达WXGA和720p分辨率以及24位色深。
品牌名称: TI(德州仪器)
商品型号: DS90UB941ASRTDRQ1
商品编号: C32710520
商品封装: VQFN-64-EP(9x9)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

DS90UB941AS-Q1是专为汽车信息娱乐应用设计的双路DSI转FPD-Link III桥接串行器，当与FPD-Link III DS90UB940N-Q1、DS90UB948-Q1、DS90UB924-Q1、DS90UB926Q-Q1或DS90UB928Q-Q1解串器配合使用时，可通过具有成本效益的50Ω单端向轴电缆或100Ω差分屏蔽双绞线 (STP) 和屏蔽四路绞线 (STQ) 电缆提供单通道或双通道高速串行流。为了应对信息娱乐系统中显示器数量和差异的增加，可支持对称和非对称分离。可以整合两个差分对上的视频数据，以简化系统设计，并减小应用的互连线尺寸和重量。 FPD-Link III接口支持视频和音频数据传输和全双工控制，包括同一条高速串行链路上的I2C通信和高达8个I2S音频通道。通过使用低压差分信令、数据换序和随机生成最大限度地降低了EMI。 DS90UB941AS-Q1对支持视频分辨率高达2K、WUXGA和1080p60以及24位色深的MIPIDSI输入进行串行化处理。在向后兼容模式下，在单一差分链路上支持高达WXGA和720p分辨率以及24位色深。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级2: - 40°C至 +105°C的环境工作温度
支持像素时钟频率高达210MHz，从而实现3K (2880x1620)（在30Hz下）、QXGA (2048x1536)、2K (2880x1080)、WUXGA (1920x1200) 或1080p60 (1920x1080) 分辨率以及24位色深
MIPI D-PHY/显示串行接口 (DSI) 接收器可提供用于连接到视频处理器或FPGA的高带宽接口
双DSI输入端口，每个端口具有多达4个数据通道
每个通道的速率高达1.5Gbps
具有对称和非对称解包功能的超级帧
ECC和CRC生成
虚拟通道功能
单路和双路FPD-Link III输出
单链路：高达105MHz的像素时钟
双链路：高达210MHz的像素时钟
提供功能安全
有助于进行ISO 26262系统设计的文档
对称和非对称视频分离

应用领域

汽车信息娱乐系统
IVI音响主机和HMI模块
中央信息显示屏
数字仪表组
后座娱乐系统

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	3.675Gbps
	时钟频率(fc)	210MHz

	属性	参数值
	工作电压	1.045V~1.155V；3V~3.6V；1.71V~1.89V
	工作温度	-40℃~+105℃
	通道数	2
	控制接口	SPI；I2C
