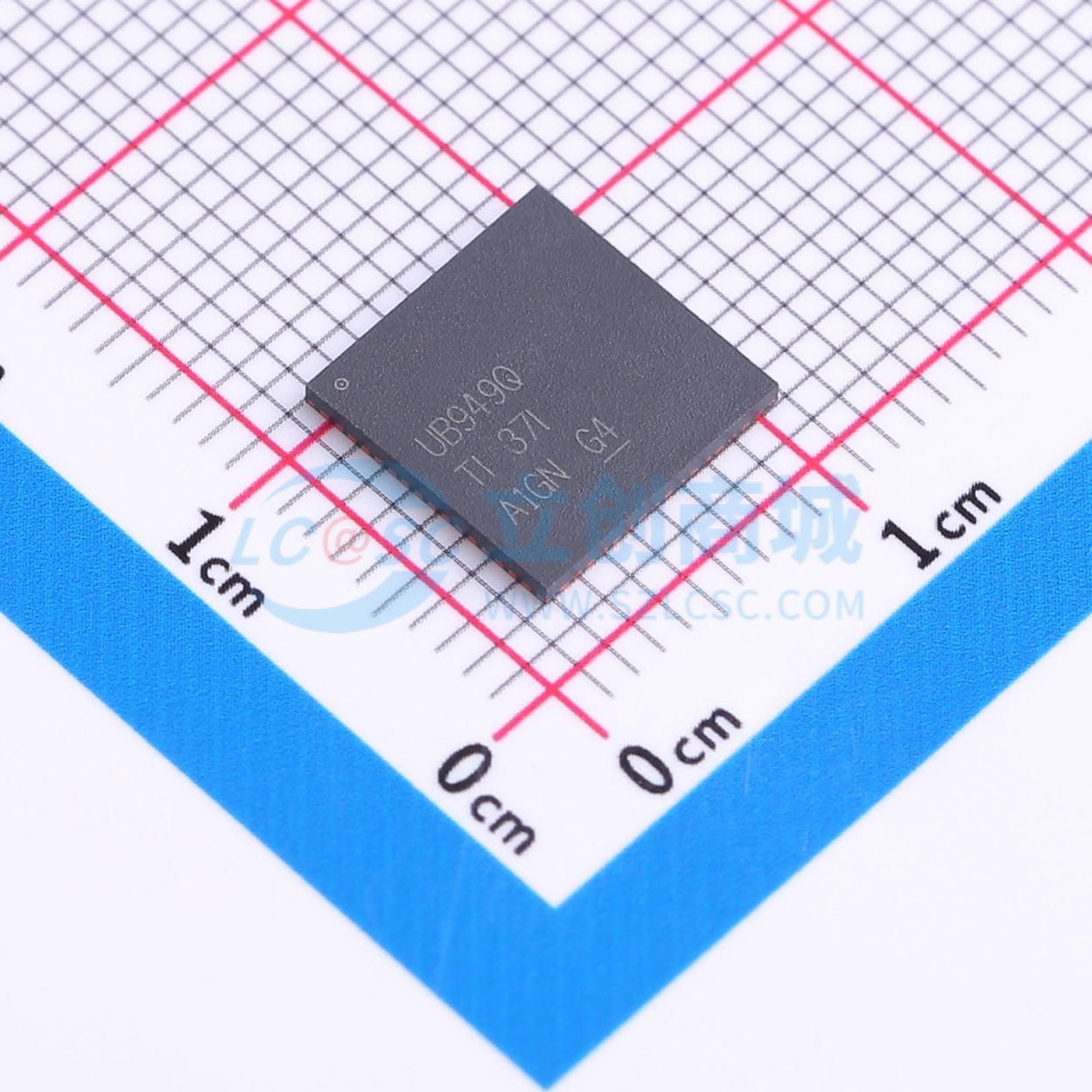

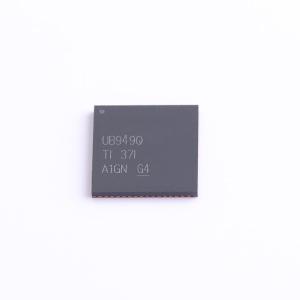

温馨提醒：图片仅供参考，商品以实物为准

DS90UB949TRGCTQ1

DS90UB949-Q1 1080p HDMI到FPD-Link III桥接串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB949-Q1 是一款 HDMI 至 FPD-Link III 桥接器件，与 FPD-Link III DS90UB940-Q1/DS90UB948-Q1 解串器配合使用时，可通过经济高效的 50Ω 单端同轴电缆或 100Ω 差分屏蔽双绞线（STP）电缆提供单通道或双通道高速串行数据流。它对 HDMI v1.4b 输入进行串行化处理，支持高达 WUXGA 和 1080p60 的视频分辨率，色深为 24 位。FPD-Link III 接口支持在同一差分链路上进行视频和音频数据传输以及全双工控制，包括 I2C 和 SPI 通信
品牌名称: TI(德州仪器)
商品型号: DS90UB949TRGCTQ1
商品编号: C32710521

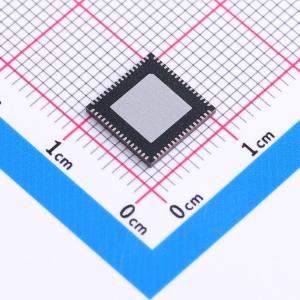

商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.459611克(g)

商品参数

商品概述

DS90UB949-Q1是一款HDMI至FPD-Link III桥接器件，与FPD-Link III DS90UB940-Q1/DS90UB948-Q1解串器配合使用，可通过经济高效的50Ω单端同轴电缆或100Ω差分屏蔽双绞线（STP）电缆提供单通道或双通道高速串行数据流。它对支持高达WUXGA和1080p60视频分辨率、24位色深的HDMI v1.4b输入进行串行化处理。 FPD-Link III接口支持在同一差分链路上进行视频和音频数据传输以及全双工控制，包括I2C和SPI通信。通过两对差分线整合视频数据和控制信号，可减小互连尺寸和重量，并简化系统设计。采用低压差分信号、数据加扰和随机化技术可将电磁干扰（EMI）降至最低。在向后兼容模式下，该器件可通过单条差分链路支持高达WXGA和720p分辨率、24位色深的视频传输。 DS90UB949-Q1支持通过HDMI或外部I2S接口接收的多声道音频。该器件还提供一个可选的辅助音频接口。

商品特性

符合汽车应用的AEC-Q100标准——器件温度等级2：环境温度TA为-40℃至+105℃
支持高达170 MHz的TMDS时钟，可实现24位色深的WUXGA（1920×1200）和1080p60分辨率
单通道和双通道FPD-Link III输出
高清多媒体（HDMI）v1.4b输入
HDMI模式DisplayPort（DP++）输入
支持提取多达8通道的HDMI音频
高速反向通道，支持高达2 Mbps的通用输入输出（GPIO）
支持长达15米的电缆，并具备自动温度和老化补偿功能
监控扩频输入时钟以降低电磁干扰
支持1 Mbps快速模式增强版的I2C（主/从）接口
SPI直通接口
与DS90UB926Q-Q1和DS90UB928Q-Q1 FPD-Link III解串器向后兼容

应用领域

汽车信息娱乐系统：车载信息娱乐（IVI）主机和人机界面（HMI）模块
后排座椅娱乐系统
数字仪表盘
监控摄像头
消费类设备HDMI输入端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	3.36Gbps
	时钟频率(fc)	170MHz

	属性	参数值
	工作电压	1.045V~1.155V；1.71V~1.89V
	工作温度	-40℃~+105℃
	通道数	2
	控制接口	SPI；I2C
