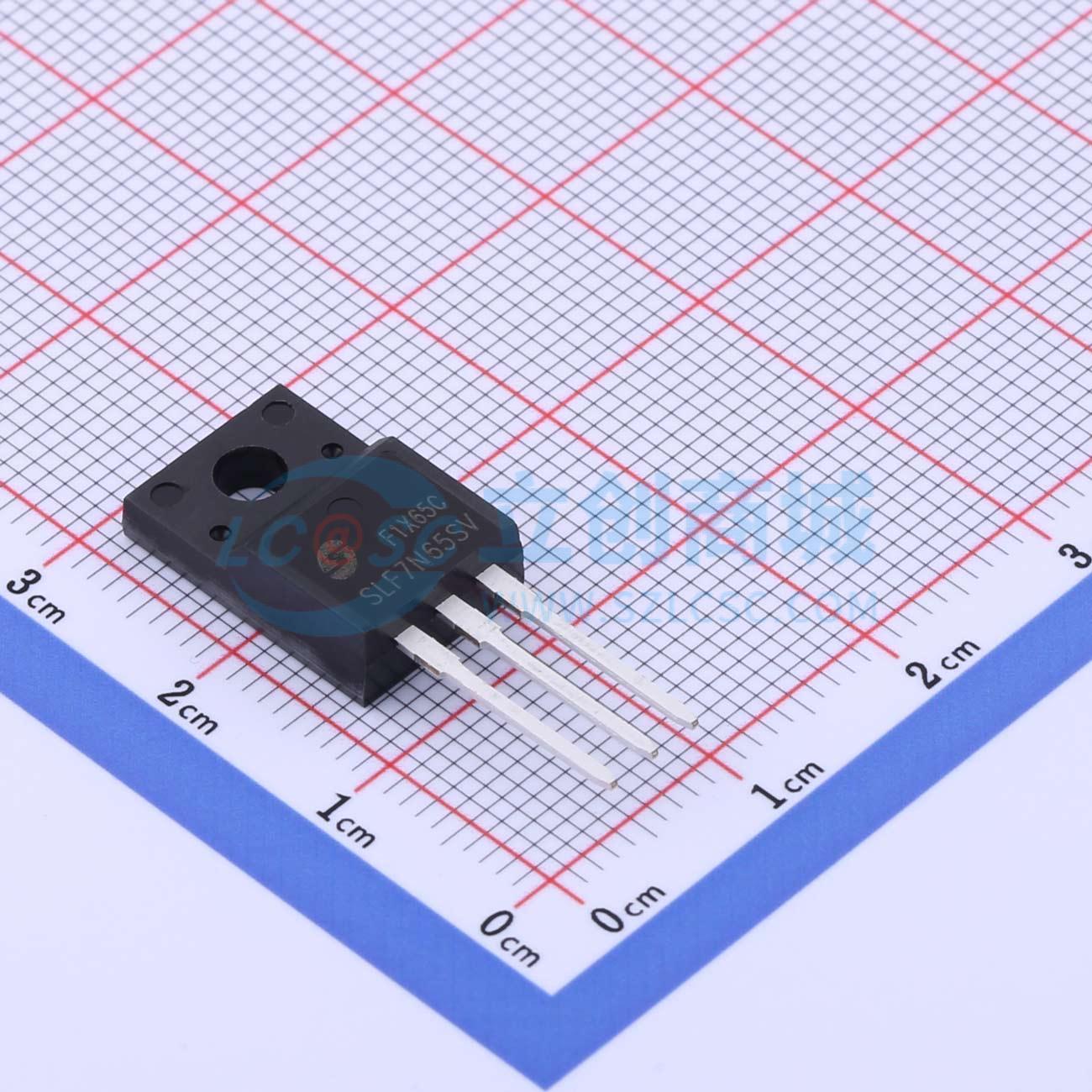

SLF7N65SV实物图

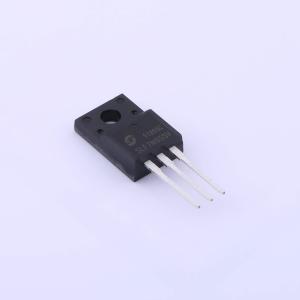

  • SLF7N65SV商品缩略图
  • SLF7N65SV商品缩略图
  • SLF7N65SV商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SLF7N65SV

1个N沟道 耐压:650V 电流:7A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
此功率MOSFET采用先进的平面条纹DMOS技术制造。该先进技术经过特别设计,可最大限度地降低导通电阻,提供卓越的开关性能,并能在雪崩和换向模式下承受高能量脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。
商品型号
SLF7N65SV
商品编号
C2987088
商品封装
TO-220F​
包装方式
管装
商品毛重
2.32克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)650V
连续漏极电流(Id)7A
导通电阻(RDS(on))1.35Ω@10V
耗散功率(Pd)35W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)26nC@10V
输入电容(Ciss)1.13nF
反向传输电容(Crss)4.08pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)86.8pF

商品概述

这款功率MOSFET采用先进的平面条纹DMOS技术制造。该先进技术经过专门设计,可将导通电阻降至最低,提供卓越的开关性能,并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。

商品特性

  • 7A、650V,VGS = 10V时,RDS(on)最大值 = 1.10Ω
  • 低栅极电荷(典型值26nC)
  • 高耐用性
  • 快速开关
  • 100%雪崩测试
  • 改善的dv/dt能力

应用领域

-高效开关模式电源-基于半桥拓扑的有源功率因数校正
