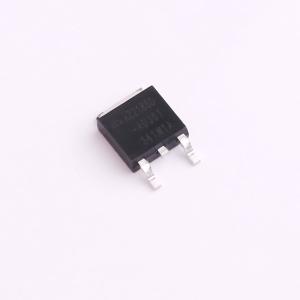

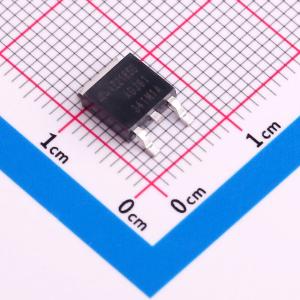

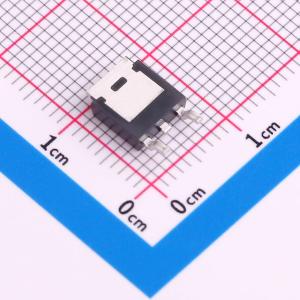

温馨提醒：图片仅供参考，商品以实物为准
AZ2185D-ADJTRG1
3A低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZ2185系列是低压差正电压稳压器，在3A负载电流下的最大压差为1.5V。该器件具有低静态电流、低可调电流和改善的负载瞬态性能等特点。此器件内置带隙基准电路、片上热关断和限流功能
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ2185D-ADJTRG1
- 商品编号
- C2987005
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 12V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 50dB@(120Hz) | |
| 压差 | 1.5V@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6uA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AZ2185系列是低压差正电压稳压器，在3A负载电流下的最大压差为1.5V。 该器件具有低静态电流、低可调电流和改善的负载瞬态性能等特点。此器件内置带隙基准电路、片上热关断和限流功能。 AZ2185有可调版本。可调版本可通过两个外部电阻设置输出电压。 AZ2185系列采用TO252（标准）标准封装。
商品特性
- 低压差电压：3A时典型值为1.3V
- 限流和热保护
- 输出电流：3A
- 限流值：4.5A
- 工作结温：-40至+125°C
- 线性调整率：0.015%/V（典型值）
- 负载调整率：0.1%/A（典型值）
- 调节引脚电流：6μA（典型值）
- 最小负载电流：0.3mA（典型值）
- 与低ESR陶瓷电容兼容
- 完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件
应用领域
- 高效线性稳压器
- 电池充电器
- 数字视频/摄像机
- 开关电源后置稳压
- 微处理器电源
- 主板电源
- DVD视频播放器
- 电信设备、机顶盒和网络盒模块电源
