VA2239TUG28

50W立体声D类音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Class D 2*50W 1*100W 4.5~26V
品牌名称: VIVA(昱盛)
商品型号: VA2239TUG28
商品编号: C2986990

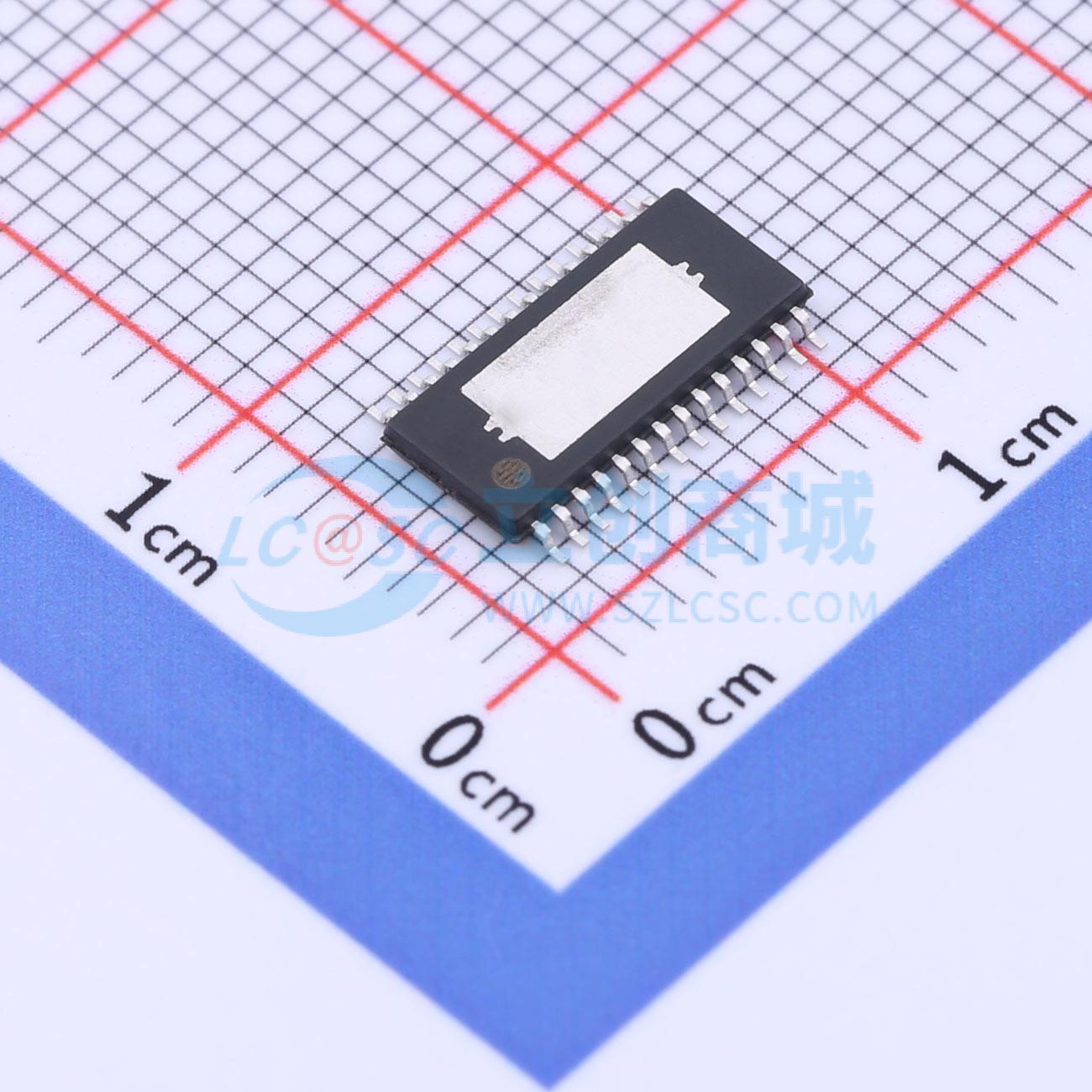

商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道；单声道
	输出功率	80W×1@3Ω；35W×2@4Ω；50W×2@4Ω；60W×1@3Ω
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	25mA
	信噪比	97dB

	属性	参数值
	电源纹波抑制比(PSRR)	70dB
	效率	90%
	输入通道数	2对差分输入
	功能特性	无滤波器架构；模拟电压增益；自动静音/免噪音开关；使能/关断功能；集成PLL
	工作电压	4.5V~26V
	工作温度	-40℃~+85℃

商品概述

VA2239是一款经济高效的无滤波器D类立体声/PBTL单声道音频功率放大器，可在多种电源的宽范围内工作。VA2239通过简单的分压器实现增益控制。VA2239每通道可向4Ω负载输出50W功率，具有较低的电源电流和较少的外部元件，可直接驱动桥接立体声扬声器。五种不同的PWM频率调节使VA2239适用于任何消费电子产品，尤其适用于高功率输出的音频扬声器。具备功率限制功能，可确保扬声器安全运行，同时对输入信号进行归一化处理。

商品特性

VA2239具有高达90%（8Ω负载）的高效能量转换效率，因此在播放音乐时无需外部散热片。
VA2239还集成了抗噗声、输出短路及过热保护电路，以确保设备的可靠性。
该器件还提供直流检测和保护方案，以防止扬声器音圈受损。
VA2239采用带裸露焊盘朝上的TSSOP - 28绿色封装。

应用领域

多媒体扬声器
汽车售后市场音棒
便携式音箱
