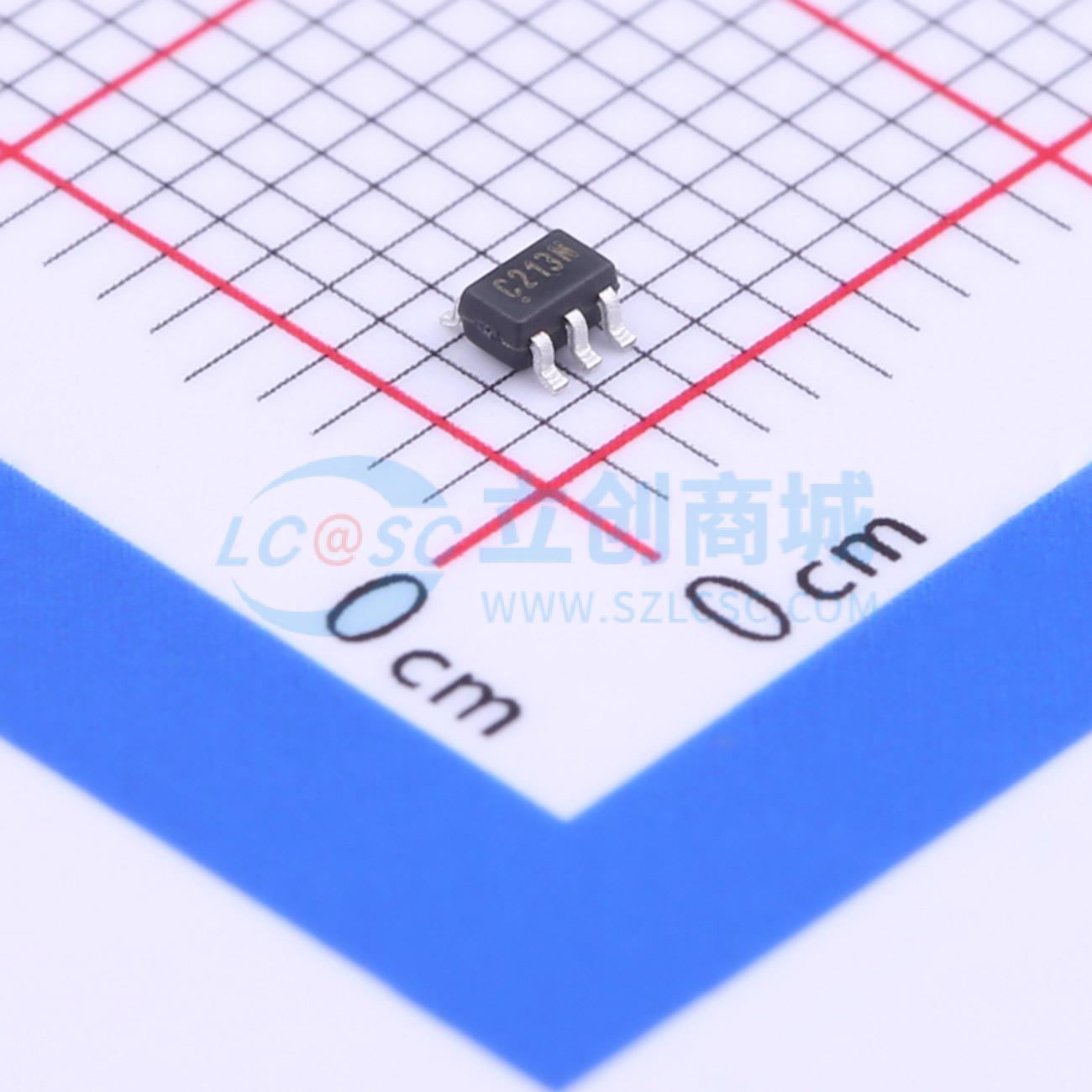

AZC399-04C.R7G

ESD 5V截止峰值浪涌电流：8.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AZC399 - 04C是一款高性能、低成本的设计产品，包含浪涌额定二极管阵列，用于保护高速数据接口。AZC399 - 04C系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。AZC399 - 04C是一种独特的设计，在单个封装中包含浪涌额定、低电容导向二极管和独特设计的钳位单元，该钳位单元相当于一个瞬态电压抑制（TVS）二极管。在瞬态情况下，导向二极管将瞬态电流导向电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，保护任何下游元件。AZC399 - 04C可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZC399-04C.R7G
商品编号: C369725
商品封装: SC-70-6L
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

AZC399 - 04C是一款高性能、低成本的设计产品，包含浪涌额定二极管阵列，用于保护高速数据接口。AZC399 - 04C系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。 AZC399 - 04C是一种独特的设计，在单个封装中包含浪涌额定、低电容导向二极管和独特设计的钳位单元，该钳位单元相当于一个瞬态电压抑制（TVS）二极管。在瞬态情况下，导向二极管将瞬态电流导向电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，保护任何下游元件。AZC399 - 04C可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

为4个高速I/O通道提供ESD保护
为每个通道提供符合以下标准的ESD保护：IEC 61000 - 4 - 2（ESD）±26kV（空气放电）、±16kV（接触放电）；IEC 61000 - 4 - 4（EFT）60A（5/50ns）；IEC 61000 - 4 - 5（雷击）8.5A（8/20μs）
适用于低工作电压应用：5V、4.2V、3.3V、2.5V
低电容：典型值为1.4pF
开启速度快且钳位电压低
具有内部等效TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
固态硅雪崩和有源电路触发技术
环保产品

应用领域

视频图形卡
USB2.0电源和数据线保护
笔记本电脑和个人电脑
显示器和平板显示器
IEEE 1394火线端口
SIM卡端口
LVDS接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	11V
	峰值脉冲电流(Ipp)	8.5A@8/20us
	击穿电压	9V
	反向电流(Ir)	5uA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.4pF
