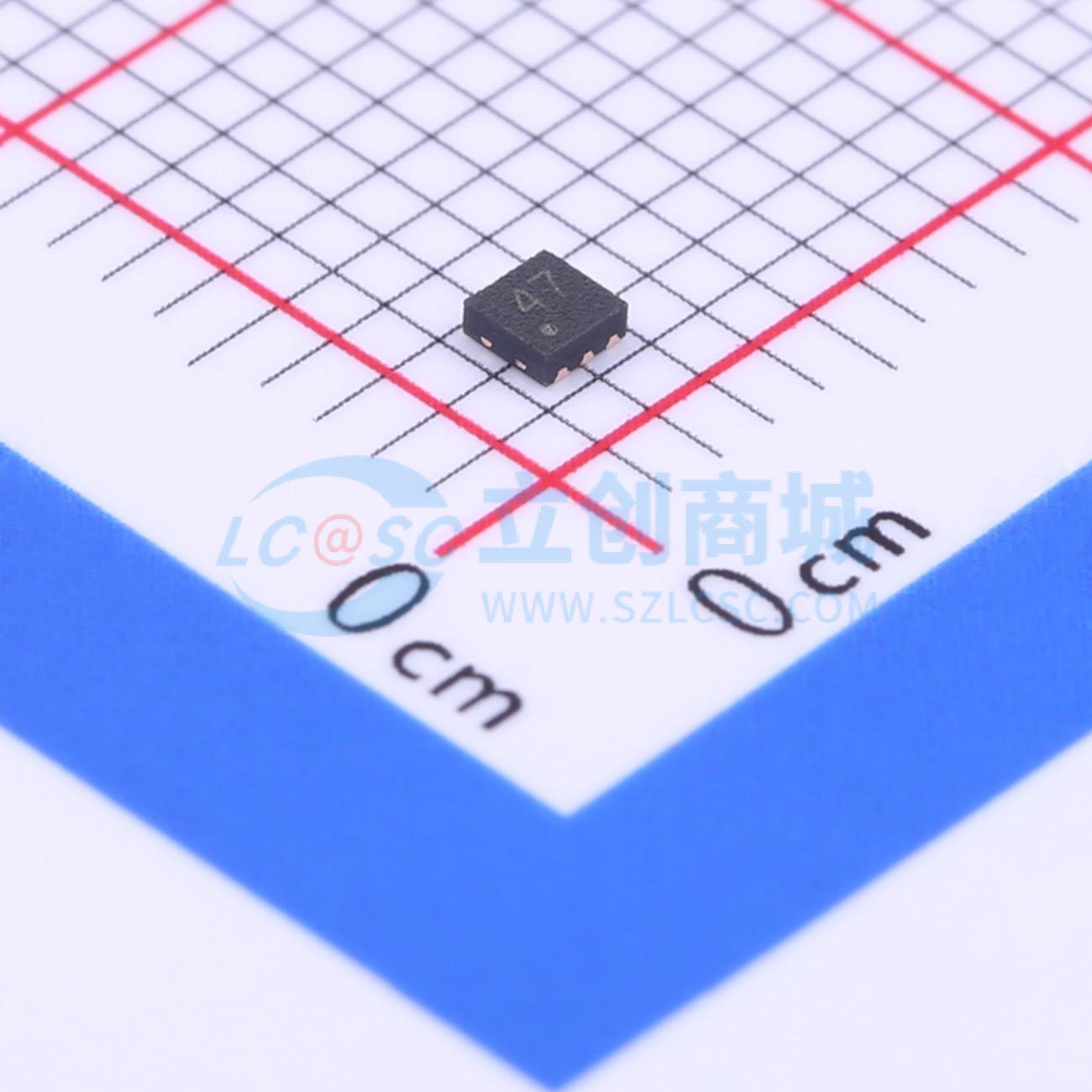

温馨提醒：图片仅供参考，商品以实物为准

AZC015-04F.R7G

ESD 5V截止峰值浪涌电流：6.5A@8/20us

描述: AZC015-04F是一款高性能、低成本的产品，它包含浪涌额定二极管阵列，用于保护高速数据接口。AZC015-04F系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。AZC015-04F采用独特设计，在单个封装中集成了浪涌额定、低电容导向二极管和独特设计的钳位单元（相当于一个瞬态电压抑制（TVS）二极管）。在瞬态情况下，导向二极管将瞬态电流导向电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，从而保护任何下游元件。AZC015-04F可满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZC015-04F.R7G
商品编号: C369733
商品封装: QFN-6E(1.6x1.6)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

AZC015-04F是一款高性能、低成本的产品，它包含浪涌额定二极管阵列，用于保护高速数据接口。AZC015-04F系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。

AZC015-04F采用独特设计，在单个封装中集成了浪涌额定、低电容导向二极管和独特设计的钳位单元（相当于一个瞬态电压抑制（TVS）二极管）。在瞬态情况下，导向二极管将瞬态电流导向电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，从而保护任何下游元件。AZC015-04F可满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

为4个高速I/O通道提供ESD保护
为每个通道提供ESD保护，符合IEC 61000-4-2（ESD）±18kV（空气放电）、±14kV（接触放电）；IEC 61000-4-4（EFT）（5/50ns）3级，I/O为20A，电源为80A；IEC 61000-4-5（雷击）6.5A（8/20µs）
工作电压5V
低电容：典型值1.3pF
开启速度快、钳位电压低
集成浪涌额定二极管阵列和内部等效TVS二极管
小封装节省电路板空间
采用固态硅雪崩和有源电路触发技术
有环保产品可供选择

应用领域

移动设备的I/O端口和总线
USB2.0电源和数据线保护
笔记本电脑和个人电脑
显示器和平板显示器
IEEE 1394火线端口
视频图形卡
SIM卡端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	9V
	峰值脉冲电流(Ipp)	6.5A@8/20us
	击穿电压	9V
	反向电流(Ir)	5uA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.3pF
