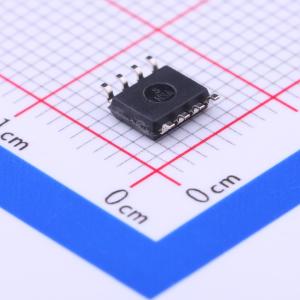

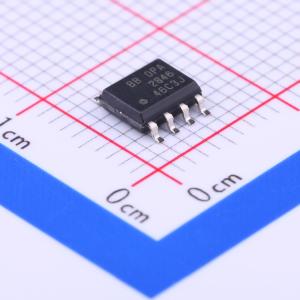

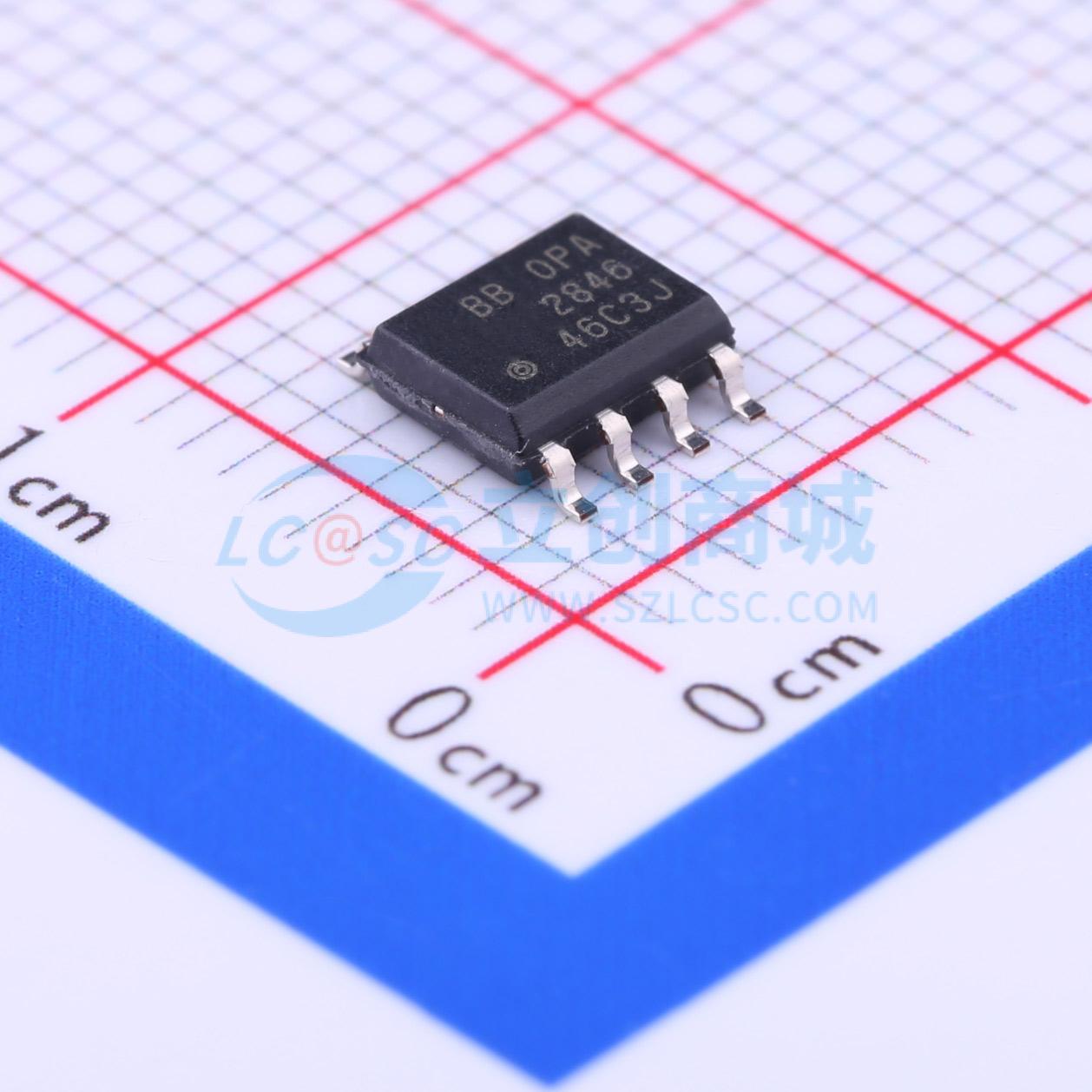

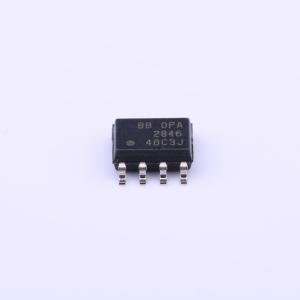

OPA2846ID

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA2846 双通道、宽带、低噪声、电压反馈运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2846ID
商品编号: C368805
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	150uV
	输入失调电压温漂(Vos TC)	1.5uV/℃
	压摆率(SR)	600V/us
	输入偏置电流(Ib)	10uA
	输入失调电流(Ios)	500nA

	属性	参数值
	输入电压噪声密度(eN)	1.2nV/√Hz@1MHz
	共模抑制比(CMRR)	95dB
	静态电流(Iq)	25.2mA
	输出电流	110mA
	工作温度	-40℃~+85℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-
	功能特性	去补偿稳定

商品概述

这是一款双通道宽带低噪声电压反馈运算放大器，单封装内集成两个低噪声、高增益带宽的电压反馈运放，每个通道静态电流为12.6mA，输入电压噪声为1.2nV/√Hz，增益带宽乘积为1.65GHz，规定最小稳定增益为+7V/V，在+10V/V增益下可保证良好的增益平坦度。结合低噪声、600V/μs的高压摆率与宽带宽特性，可实现高动态范围差分接收器，适合满足宽带互阻应用需求，双通道架构提供匹配通道，可满足高速互阻应用需求，在20dB增益下带宽超过200MHz，可为匹配的I、Q通道放大器在中频频率下提供良好的增益与相位匹配。

商品特性

增益G=+10时带宽为300MHz
输入电压噪声低至1.2nV/√Hz
5MHz条件下失真为-100dBc
压摆率为600V/μs
输入失调电压VIO=150μV，直流精度高
每通道电源电流为12.6mA，电流消耗低
增益带宽乘积为1650MHz
增益≥+7V/V时工作稳定

应用领域

高动态范围模数转换器前置放大器
低噪声宽带互阻放大器
宽带高增益放大器
低噪声差分接收器
VDSL线路接收器
超声通道放大器
安全传感器前端
