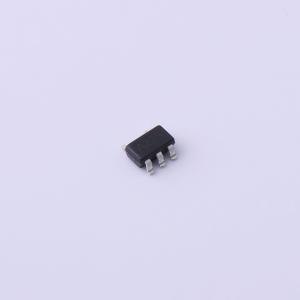

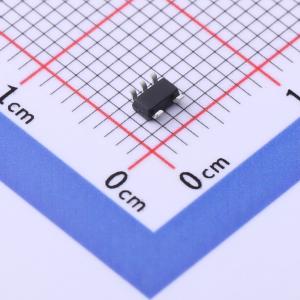

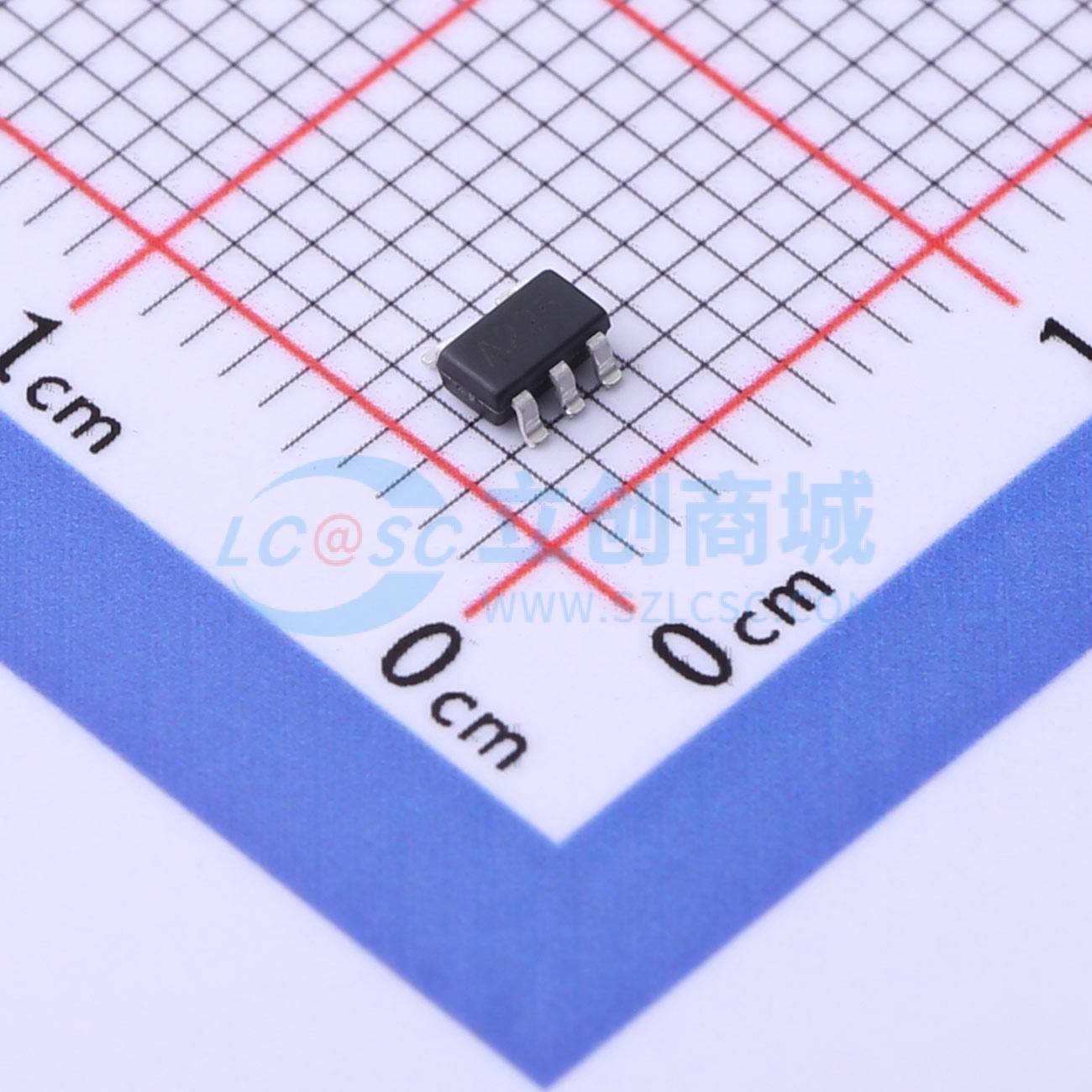

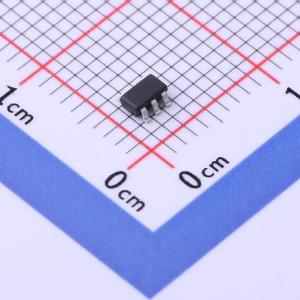

CL9904A33L5M

300mA 超低噪声/超快响应 LDO 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CL9904系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（45μA Typ.），它们能在输入、输出电压差极小的情况下提250mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
品牌名称: CHIPLINK(芯联)
商品型号: CL9904A33L5M
商品编号: C2984859
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

CL9904系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（45μA Typ.），它们能在输入、输出电压差极小的情况下提250mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

商品特性

输出范围：0.8V - 5.0V
300mA输出电流
高电源抑制比：70分贝1千赫
极低的静态偏置电流: 45uA (典型)
在关机模式下小于1μA
交界处的温度运作为 -40°C至 +85°C

应用领域

CDMA / GSM移动电话
PDAs/MP3
WLAN和蓝牙设备
无绳电话
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	400mV@(200mA)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	50uVrms
	特性	短路保护；过流保护
	工作温度	-25℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
