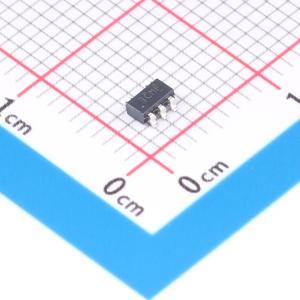

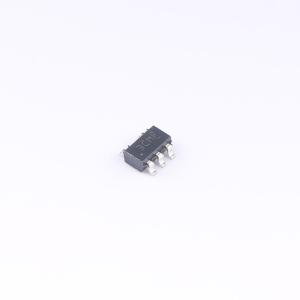

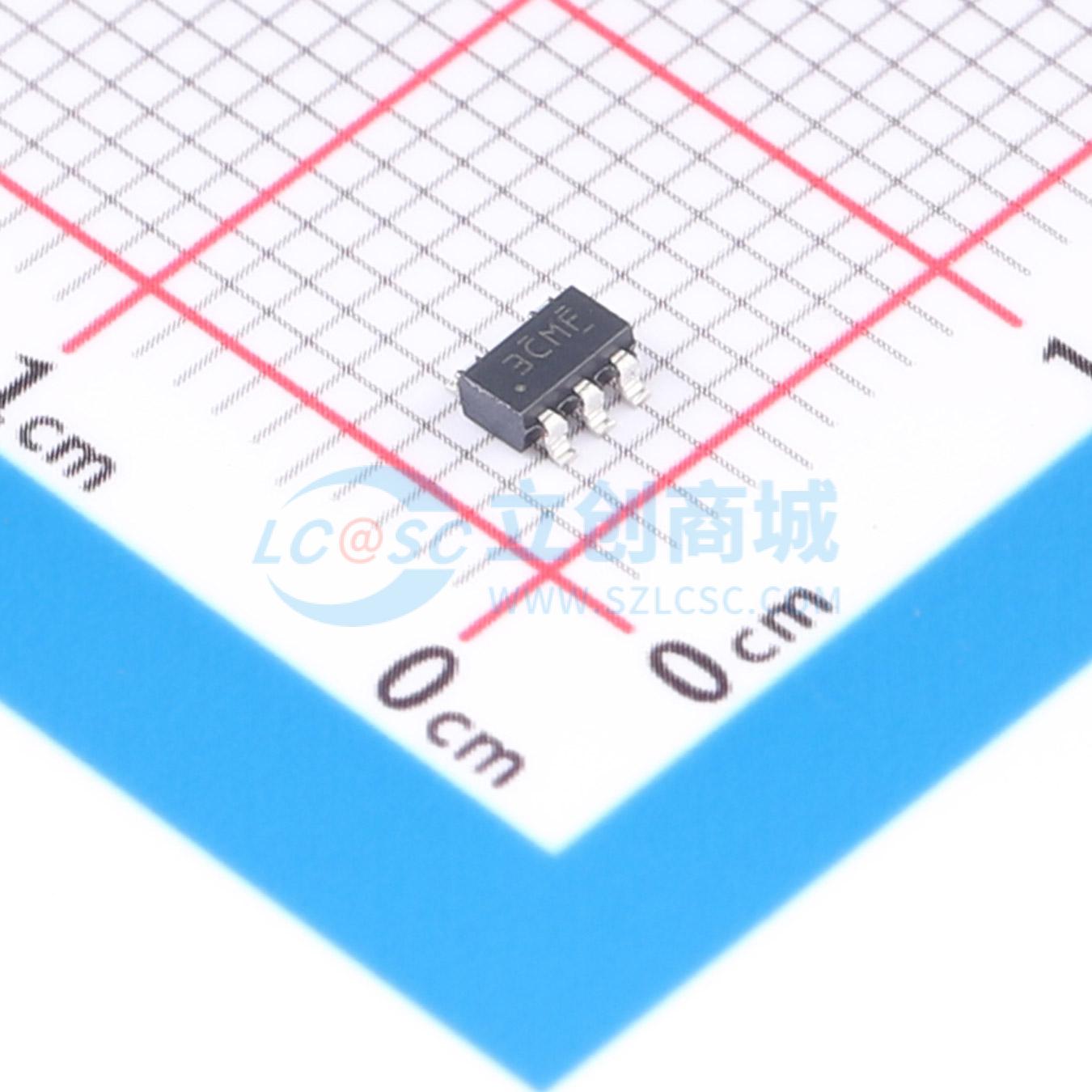

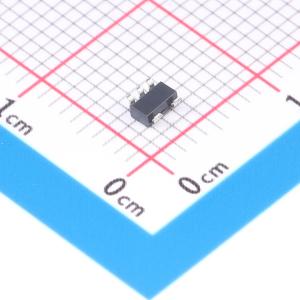

温馨提醒：图片仅供参考，商品以实物为准
TLV77333PDBVR
300mA小尺寸高PSRR低压差稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV77333PDBVR
- 商品编号
- C32445874
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1.043939克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 72dB@(1kHz) | |
| 压差 | 180mV@(300mA) | |
| 功能特性 | 输出放电；过流保护；短路保护；使能控制；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 |
商品概述
TLV773是一款可提供300mA输出电流的小型低压降（LDO）线性稳压器。该LDO可提供具有高电源抑制比（PSRR）以及良好负载和线路瞬态性能的电压源，可满足多种电路的要求。TLV773的输入电压范围为1.4V至5.5V，输出电压范围为0.6V至3.3V。这种灵活性使该器件可适用于多种应用。TLV773内置软启动电路，可避免涌入电流过大，从而最大程度减小启动期间的输入电压降。当LDO禁用时，有源下拉电路可快速对输出放电，并提供已知的启动状态。使能输入（EN）允许外部逻辑信号启用或禁用稳压输出。该LDO可在小型陶瓷电容下保持稳定，可实现整体较小的封装尺寸。工作结温范围为-40℃至+125℃。该LDO提供标准SOT-23 (DBV)封装和1mm × 1mm X2SON (DQN)封装。
商品特性
- 电源抑制比（PSRR）最高可达80dB，1kHz时为72dB，1MHz时为55dB
- 输入电压范围1.4V至5.5V
- 固定输出电压范围0.6V至3.3V
- 输出电压精度2%
- 低压降，在300mA输出（3.3V输出，DQN封装）时压降为180mV
- 折返电流限制
- 有源输出下拉电阻
- 提供多种封装:1mm × 1mm 4引脚X2SON (DQN)；5引脚SOT-23 (DBV)
应用领域
- 智能手机
- 平板电脑
- 游戏主机
- 笔记本电脑
- 流媒体播放器
- 机顶盒
- 摄像头模块
