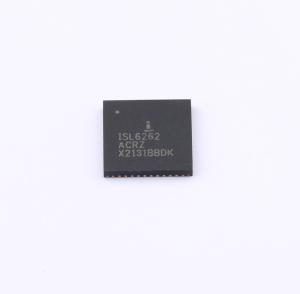

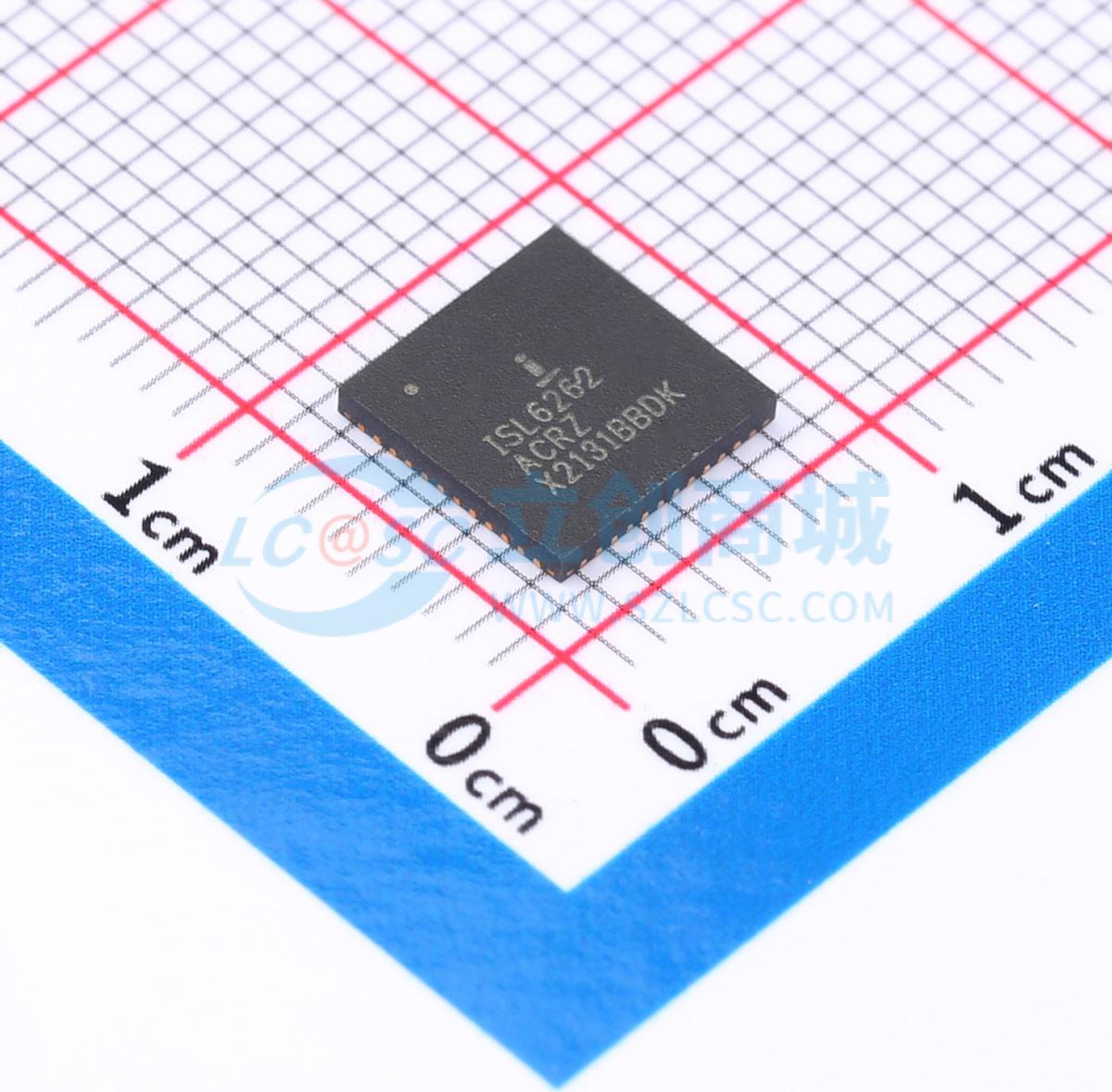

ISL6262ACRZ

两相降压转换器调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL6262A 是一个两相降压转换器调节器,实现了 Intel IMVP-6+ 协议,具有嵌入式门驱动器。它使用两个交错通道有效地将输出电压纹波频率加倍,从而减少输出电压纹波幅度,减少组件数量,降低组件成本,减少功耗,缩小实际占地面积。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL6262ACRZ
商品编号: C2982814

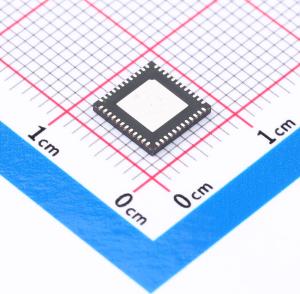

商品封装: QFN-48(7x7)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

ISL6262A是一款两相降压转换器稳压器，采用集成式IMVP - 6+协议并内置栅极驱动器。该两相降压转换器使用两个交错通道，可有效使输出电压纹波频率翻倍，从而用更少的元件降低输出电压纹波幅度；降低元件成本；减少功耗；并减小占用面积。 ISL6262A的核心是获得专利的R3技术，即Intersil的稳健纹波调节器调制器。与传统的多相降压稳压器相比，R3技术具有最快的瞬态响应。这是因为R3调制器在负载瞬变期间可控制可变开关频率。英特尔移动电压定位（IMVP）是一种智能电压调节技术，可有效降低英特尔奔腾处理器的功耗。为延长电池续航时间，ISL6262A支持DPRSLPVR（深度睡眠）、DPRSTP#和PSI#功能，并通过自动启用不同的相位操作模式来实现效率最大化。在主动模式的重负载运行时，稳压器控制两相连续导通模式（CCM）运行。当在主动模式下中等负载且PSI#有效时，ISL6262A会平稳地停用一相并以单相CCM模式运行。当CPU进入深度睡眠模式时，ISL6262A启用二极管仿真以在轻负载时实现效率最大化。为实现便携式计算机更好的系统电源管理，ISL6262A还提供CPU电源监控输出。电源监控引脚的模拟输出可输入到A/D转换器中，以报告CPU的瞬时或平均功率。一个7位数模转换器（DAC）允许将核心输出电压在0.300V至1.500V之间进行动态调整。ISL6262A可实现核心输出电压在全温度范围内0.5%的系统精度。提供一个单位增益差分放大器用于远程CPU管芯感测。这允许根据英特尔IMVP - 6+规范精确测量和调节CPU管芯上的电压。电流感测可通过无损电感DCR感测或精密电阻感测来实现。单个NTC热敏电阻网络可对DCR变化的增益和时间常数进行热补偿。

商品特性

精密两相/单相核心电压稳压器 - 全温度范围内0.5%的系统精度 - 增强的负载线精度
具有2A驱动能力的内部栅极驱动器
动态相位增加/减少
微处理器电压识别输入 - 7位VID输入 - 以12.5mV为步长从0.300V至1.500V - 支持实时VID更改
支持多种电流感测方案 - 无损电感DCR电流感测 - 精密电阻电流感测
CPU电源监控
热监控
用户可编程开关频率
差分远程CPU管芯电压感测
静态和动态均流
过压、欠压和过流保护
无铅（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~25V
	输出电压	300mV~1.5V
	输出电流	50A
	开关频率	285kHz~315kHz
	工作温度	-10℃~+100℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
