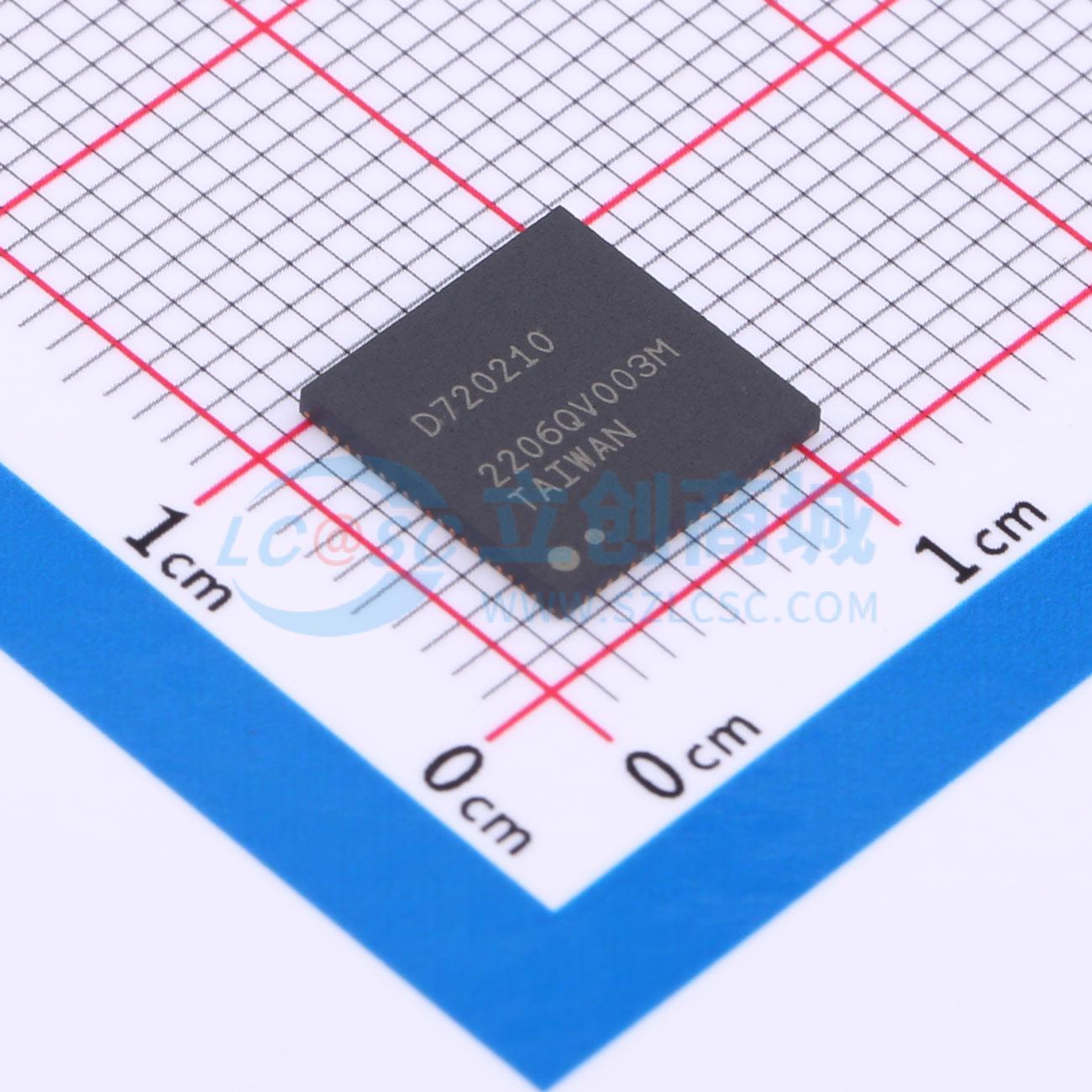

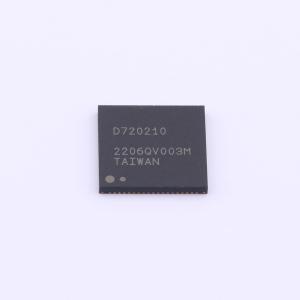

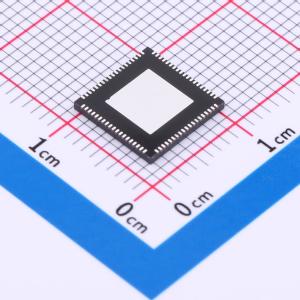

UPD720210K8-BAF-A
μPD720210 四端口 USB 3.0 集线器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持 USB 3.0 规范，数据传输速率高达 5 Gbps。可配置下游端口数量为 2、3 或 4 个。支持所有 VBUS 控制选项。单 5V 电源供电。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- UPD720210K8-BAF-A
- 商品编号
- C2982859
- 商品封装
- QFN-76-EP(9x9)
- 包装方式
- 托盘
- 商品毛重
- 1.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 3.0 | |
| 数据速率 | 5Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.05V；3.3V；5V | |
| 工作温度 | 0℃~+70℃ | |
| 存储器接口 | SPI |
商品概述
μPD720210是一款USB 3.0集线器控制器，符合通用串行总线（USB）规范修订版3.0，并可运行高达5 Gbps。该设备融合了瑞萨在USB 3.0接口技术和市场验证的USB 2.0集线器核心方面的成熟设计经验。该设备完全兼容所有先前版本的USB规范，并与瑞萨的行业标准USB 3.0主机控制器100%兼容。它采用小巧的76引脚QFN封装，并集成了多个常用的外部组件，非常适合PCB空间有限的应用。此外，μPD720210还采用了瑞萨的低功耗技术，并支持所有主流的电池充电规范。
商品特性
- 符合USB Implementers Forum, Inc.发布的通用串行总线3.0规范修订版1.0
- 支持以下速度数据速率：低速（1.5 Mbps）/全速（12 Mbps）/高速（480 Mbps）/超高速（5 Gbps）
- 支持USB 3.0链路电源管理（U0/U1/U2/U3）
- 支持USB 2.0链路电源管理（LPM: L0/L1/L2/L3）
- 可配置的下游端口数量为2、3或4个端口
- 支持所有VBUS控制选项
- 单独或全局过流检测
- 单独或并联电源控制
- 通过I/O引脚配置支持USB 3.0/2.0复合（不可拆卸）设备
- 支持下游端口上复合（不可拆卸）设备的时钟输出（24/12 MHz）
- 支持针对低功耗PC外围系统的Energy Star和EuP规范
- 单5V电源
- 芯片内LDO，从5V输入提供3.3V，以及从5V输入提供1.05V的开关稳压器
- 系统时钟：24 MHz晶振或振荡器
- 支持USB电池充电规范修订版1.2和其他便携式设备
- BC 1.2的DCP模式
- BC 1.2的CDP模式
- 中国移动电话充电器
- 欧盟移动电话充电器
- Apple iOS产品
- 其他主要便携式设备
- 支持用于可选固件和参数数据的SPI ROM
- 小尺寸
- 小巧且引脚数少的封装，具有简单的引脚分配以利于PCB布局
- 集成了许多外围组件
- 使用PCB的一层直接将所有USB信号线路路由到连接器引脚
- 可通过引脚绑定设置自供电/总线供电模式
- 集成USB终端电阻
- 提供SUSPEND状态输出
- 支持端口指示器控制（仅绿色）
应用领域
- 独立集线器
- 监视器集线器
- 泊车站
- 集成集线器
