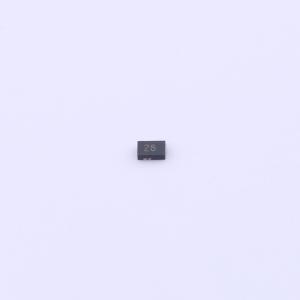

温馨提醒：图片仅供参考，商品以实物为准
JEN1610-5V-ULC
双向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 品质稳定，性价比高
- 品牌名称
- JDTfuse(集电通)
- 商品型号
- JEN1610-5V-ULC
- 商品编号
- C2982315
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 小封装：1.6x1.0x0.5mm(DFN1610)
- 超低电容：典型值0.3 pF
- 超低泄漏：纳安级别
- 工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±25kV 接触放电：±22kV
- IEC61000-4-5（雷击）4A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口、数字视频接口（DVI）
- PCI Express和串行SATA端口
