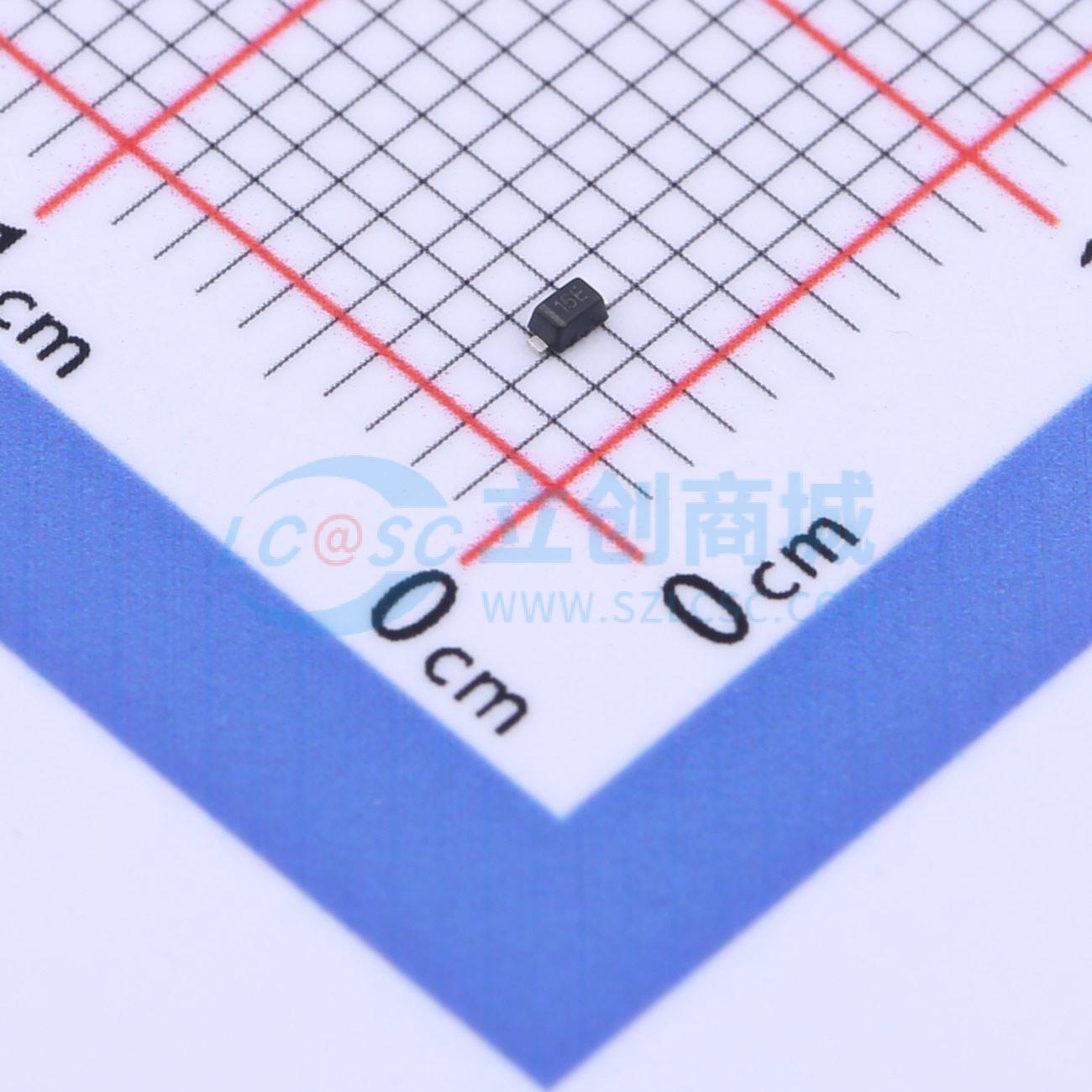

温馨提醒：图片仅供参考，商品以实物为准
JED523-15V
单向ESD 15V截止 峰值脉冲电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 品质稳定，性价比高
- 品牌名称
- JDTfuse(集电通)
- 商品型号
- JED523-15V
- 商品编号
- C2982335
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 320W | |
| 击穿电压 | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品特性
- 超小型封装：SOD523
- 保护一条数据或电源线
- 超低泄漏：纳安级
- 工作电压：15V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-5（雷击）10A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和平板设备
- 便携式仪器
- 电源键盘、侧键、USB 2.0、液晶显示器
