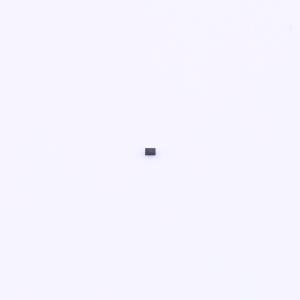

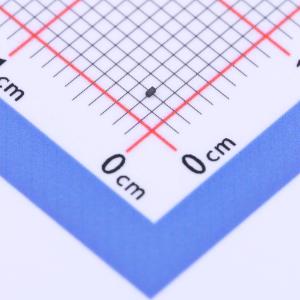

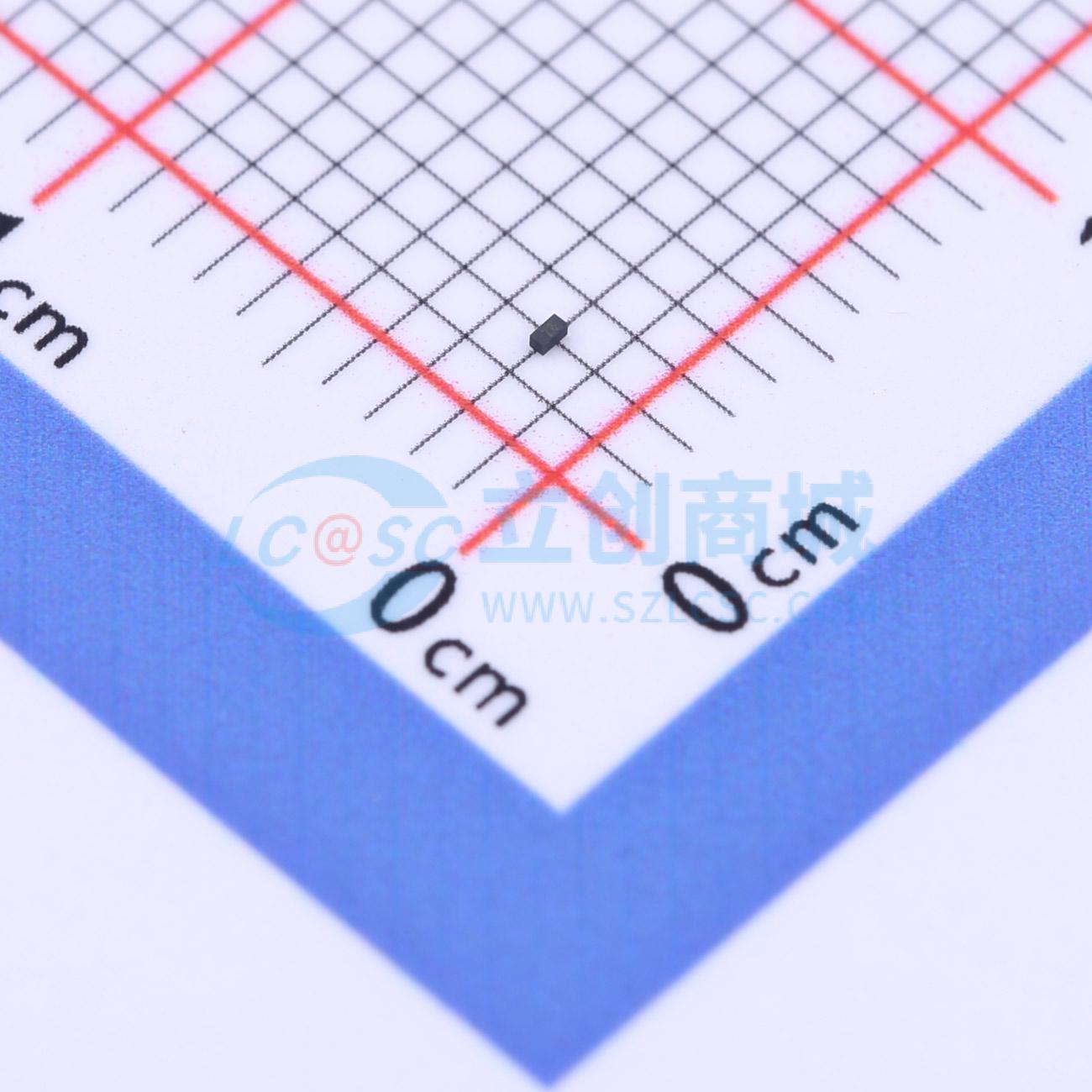

温馨提醒：图片仅供参考，商品以实物为准
JEN0603-5V-LC
双向ESD 5V截止 峰值脉冲电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 品质稳定，性价比高
- 品牌名称
- JDTfuse(集电通)
- 商品型号
- JEN0603-5V-LC
- 商品编号
- C2982298
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品特性
- 超小封装：0.6×0.3×0.3 mm (DFNO603)
- 保护一条数据或电源线
- 极低电容：典型值2.5pF
- 超低泄漏：纳安级别
- 工作电压：5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2 (ESD) 抗扰度测试 空气放电：±15 kV 接触放电：±8 kV
- IEC61000 - 4 - 5 (雷击) 2A (8/20 μs)
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、USB 2.0、液晶显示器
