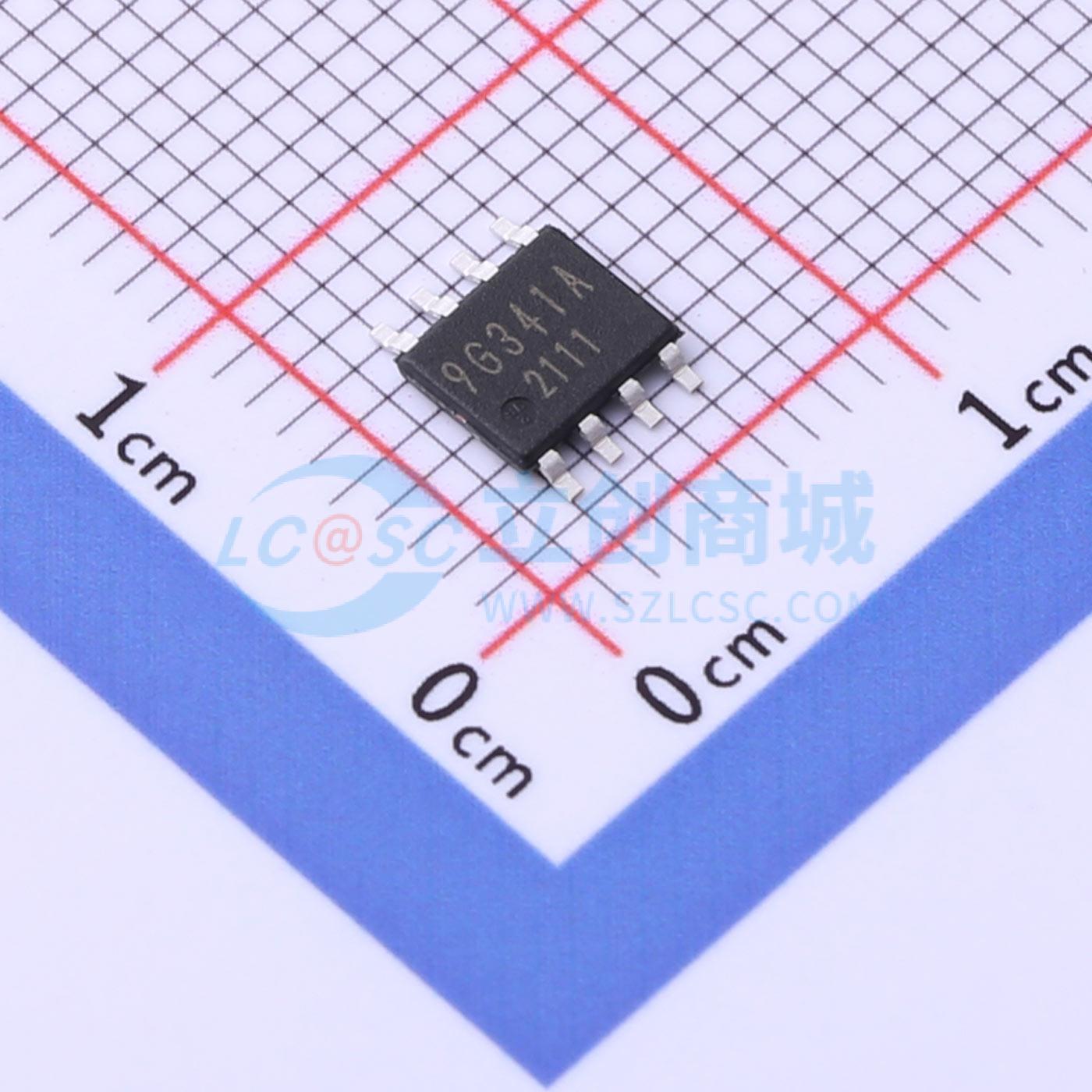

温馨提醒：图片仅供参考，商品以实物为准

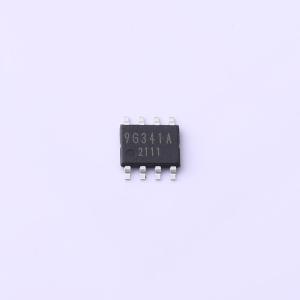

BD9G341AEFJ-E2
12V至76V输入电压范围，3A输出电流的降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9G341AEFJ是一款具有150mΩ内置MOSFET的降压转换器,输入电压范围为12V至76V,最大输出电流为3A。该芯片采用电流模式架构,提供快速瞬态响应和简单的相位补偿设置。保护功能包括过流保护、热关断和欠压锁定。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9G341AEFJ-E2
- 商品编号
- C2981600
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~76V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 50kHz~750kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD9G341AEFJ是一款集成了150mΩ功率MOSFET的降压开关稳压器。电流模式架构可实现快速瞬态响应，并简化相位补偿设置。工作频率可在50kHz至750kHz范围内进行编程。还具备过流保护、热关断和欠压锁定等额外保护功能。欠压锁定和迟滞可通过外部电阻进行设置。
商品特性
- 宽输入电压范围：12V至76V。
- 集成80V/3.5A/150mΩ N沟道FET。
- 电流模式。
- 可变频率：50kHz至750kHz。
- 精确的参考电压（1.0V ±1.5%）。
- 精准的使能欠压锁定阈值（±3%）。
- 软启动功能。
- 0μA待机电流。
- 过流保护（OCP）、欠压锁定（UVLO）、热关断（TSD）、过压保护（OVP）。
- 采用热增强型HTSOP-J8封装。
应用领域
- 工业分布式电源应用。
- 电池供电设备。
