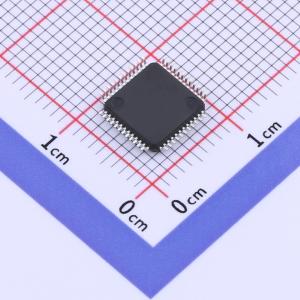

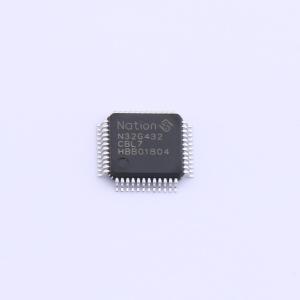

N32G432CBL7

N32G432系列采用32bit ARMCortex-M4内核，最高工作主频108MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，32KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 5Msps ADC，1个1Msps 12bit DAC，集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口，内置密码算法硬件加速引擎

• 内核CPU：
  • 32位ARM Cortex-M4内核 + FPU，单周期硬件乘除法指令，支持DSP指令和MPU
  • 内置2KB指令Cache缓存，支持Flash加速单元执行程序0等待
  • 最高主频108MHz，135DMIPS
• 加密存储器：
  • 高达128KByte片内Flash，支持加密存储、分区管理及数据保护，支持硬件ECC校验，10万次擦写次数，10年数据保持
  • 高达32KByte片内SRAM，包括24Kbyte SRAM1(Stop2模式可配置为保持)和8Kbyte SRAM2(Standby和Stop2模式下都可配置为保持)，支持硬件奇偶校验
• 低功耗管理：
  • Standby模式：2.5μA，所有备份寄存器保持，IO保持，可选RTC Run，8KByte SRAM2保持，快速唤醒
  • Stop2模式：6μA，RTC Run，8KByte SRAM2保持，CPU寄存器保持，IO保持，快速唤醒
  • RUN模式：90μA/MHz @ 108MHz
  • LPRUN模式: PLL关闭MSI作为系统主时钟，MR关闭LPR开启，USB/CAN/SAC断电，其它外设配置可选
• 高性能模拟接口：
  • 1个12bit 5Msps ADC，多种精度可配置，6bit模式下采样率高达9Msps，多达16路外部单端输入通道，支持差分模式
  • 1个12bit DAC，采样率1Msps
  • 内部2.048V独立参考电压基准源
  • 内部集成低压检测单元
  • 时钟4MHz~32MHz外部高速晶体32.768KHz外部低速晶体内部高速RC(HSI) 16MHz内部多速RC(MSI) 100K~4M内部低速RC(LSI) 40KHz内置高速PLL
  • 支持1路时钟输出，可配置为低速或高速时钟输出
• 复位：
  • 支持上电/掉电/外部引脚复位
  • 支持可编程的低电压检测及复位
  • 支持看门狗复位
• 最大支持52个GPIOs
• 通信接口：
  • 5个U(S)ART接口，其中3个USART接口（支持ISO7816，IrDA，LIN），2个UART接口
  • 1个LPUART，支持STOP2低功耗状态下唤醒MCU
  • 2个SPI接口，速率高达27MHz，支持I2S通信
  • 2个I2C接口，速率高达1MHz，主从模式可配，从机模式下支持双地址响应
  • 1个USB2.0 FS Device接口
  • 1个CAN 2.0A/B总线接口
• 1个高速DMA控制器，每个控制器支持8通道，通道源地址及目的地址任意可配
• 定时计数器：
  • 2个16bit的高级定时计数器，支持输入捕获，互补输出 ，正交编码输入，最高控制精度9.25nS；每个定时器有4个独立的通道，其中3个通道支持6路互补PWM输出
  • 5个16bit通用定时计数器，每个定时器有4个独立通道，支持输入捕获/输出比较/PWM输出
  • 2个16bit基础定时计数器
  • 1个16bit低功耗定时计数器，支持双脉冲计数功能，可在STOP2状态下工作
  • 1x 24bit SysTick
  • 1x 7bit窗口看门狗(WWDG)
  • 1x 12bit独立看门狗( IWDG)
• 编程方式：
  • 支持SWD/JTAG在线调试接口
  • 支持UART、USB Bootloader
• 安全特性：
  • 内置密码算法硬件加速引擎支持AES、DES、TDES、SHA1/224/256，SM1、SM3、SM4、SM7算法Flash存储加密，多用户分区管理（MMU）
  • TRNG真随机数发生器CRC16/32运算
  • 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
  • 支持安全启动，程序加密下载，安全更新
  • 支持外部时钟失效监测，防拆监测
• 96位UID和128位UCID
• 工作条件：
  • 工作电压范围：1.8V~3.6V
  • 工作温度范围：-40°C~105°C
  • ESD：±4KV（HBM模型），±1KV（CDM模型）
