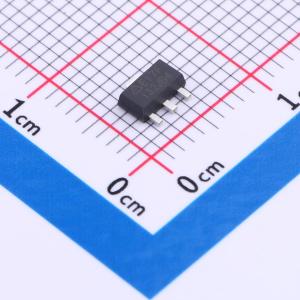

温馨提醒：图片仅供参考，商品以实物为准

AZ1117R-5.0TRE1

1A低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压差稳压器
品牌名称: DIODES(美台)
商品型号: AZ1117R-5.0TRE1
商品编号: C2980702
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

AZ1117 是一系列低压差三端稳压器，在输出电流为 1A 时，压差为 1.15V。 AZ1117 系列具备限流和热关断功能。其电路包含经过微调的带隙基准源，可确保 1.5V、1.8V、2.5V、2.85V、3.3V、5.0V 及可调版本的输出电压精度在 1%以内，1.2V 版本的输出电压精度在 2%以内。限流功能经过微调，以确保指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 AZ1117 有可调版本，仅需 2 个外部电阻即可提供 1.25V 至 12V 的输出电压。 AZ1117 系列采用行业标准的 SOT223、SOT89、TO220 - 3、TO252 - 2 (3)、TO252 - 2 (4)、TO252 - 2 (5) 和 TO263 功率封装。

商品特性

低压差电压：输出电流为 1A 时，压差为 1.15V
微调限流功能
片上热关断
三端可调或固定 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V 工作模式
结温范围：-40 至 +125°C
无铅封装：SOT223、SOT89、TO220 - 3、TO252 - 2 (3)、TO252 - 2 (4)、TO252 - 2 (5)、TO263 完全无铅；符合 RoHS 标准

应用领域

电脑主板
液晶显示器
显卡
DVD 视频播放器
网卡/交换机
电信设备
ADSL 调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.25V@(1A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
