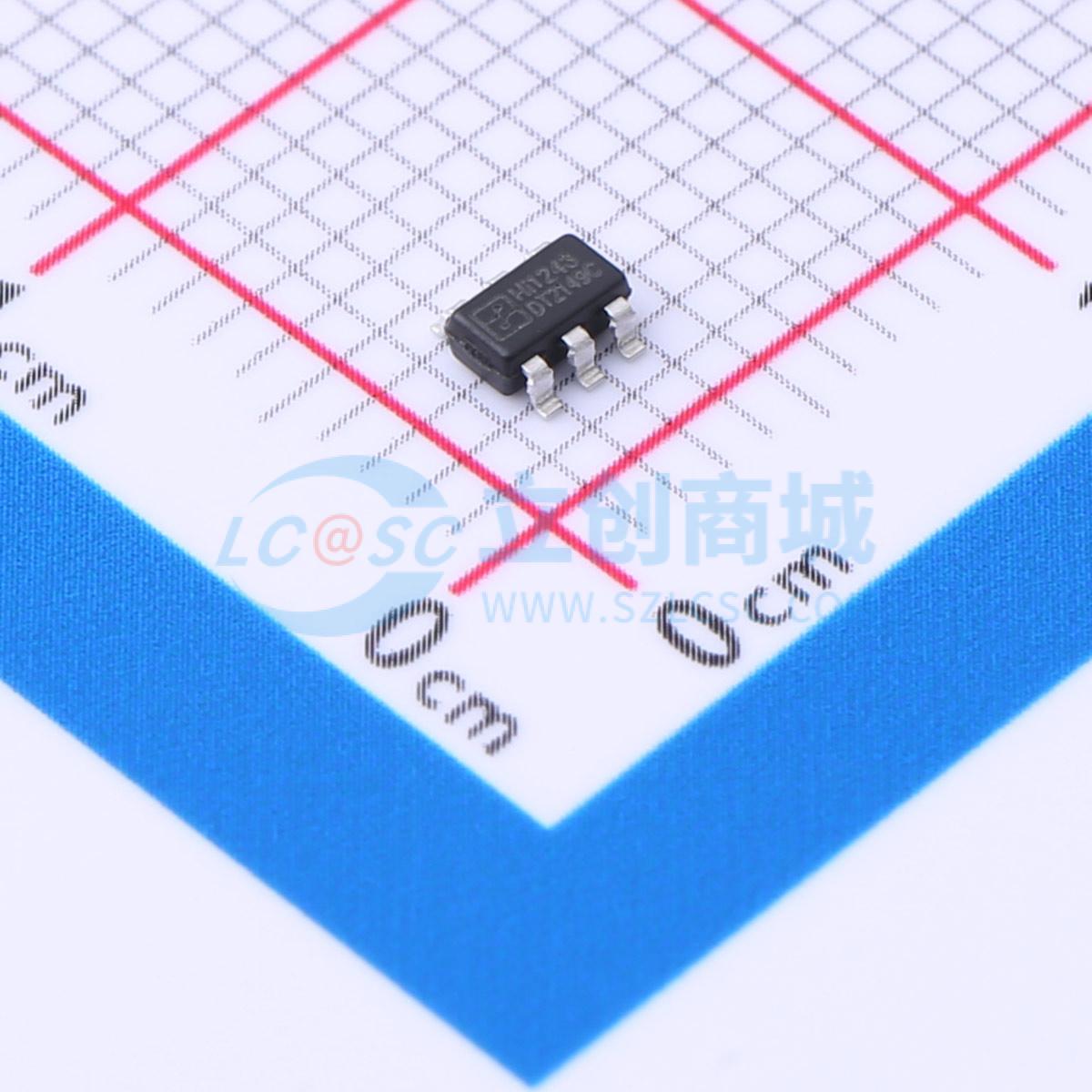

温馨提醒：图片仅供参考，商品以实物为准
Hi1243
低压差单路线性LED恒流芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Hi124X 是一系列外围电路简洁的单路线性LED 恒流芯片，适用于 3-60V 电压范围的LED 恒流调光领域。采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度 ±3% ，电源供电工作范围为3-40V，可以轻松满足锂电池以及市场上面中低压的应用需求。PWM 调光支持高辉应用，可以支持20K 以上的调光频率，分辨率超过1000：1。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi1243
- 商品编号
- C2980544
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~40V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi124X是一系列外围电路简洁的单路线性LED恒流芯片，适用于3 - 60V电压范围的LED恒流调光领域。采用专利算法，可实现高精度的恒流效果，输出电流恒流精度≤±3％，电源供电工作范围为3 - 40V，能满足锂电池以及市场中低压的应用需求。PWM调光支持高辉应用，支持20K以上的调光频率，分辨率超过1000：1。当PWM拉低到GND超过120ms，芯片自动进入休眠模式以降低功耗，PWM端口拉高后芯片重新启动。芯片的输出电流通过CS端口电阻来设定，PWM端口默认上拉，内部自带100uA上拉能力。该芯片是多功能平均电流型LED恒流驱动器，采用LDO线性恒流控制，外围无需传统开关电源的电感和续流二极管，输出电流精度在±3％以内，外围电路更简洁可靠。输出电流由芯片通过外部的CS电阻设置，公式为I_OUT = 0.143 / R_CS (A)。系统上电后通过VIN引脚对芯片供电，R0可防止上电时的浪涌电流损坏芯片，12V以下应用时R0可省略，12V以上选1K电阻，电源电压高于36V时，建议在VIN管脚对GND增加<36V的稳压管（20V - 30V，电阻R0限定电流2mA）。芯片内部自带高压LDO供电，输入端应用范围宽，最低3V可工作，能满足单节锂电池应用。PWM端口支持超小占空比的PWM调光，可响应1000：1调光，PWM信号为低电平时输出关闭，关闭时间超120ms芯片进入休眠模式，高电平时输出开启，休眠模式结束，悬空时默认该端口为高电平输入。
商品特性
- 支持1000：1调光
- 支持20K以上PWM调光
- VIN管脚输入电压范围：3 - 40V
- 内置40V LDO供电
- 内置低功耗模式
- 单路线性恒流输出
- 恒流精度 ≤±3%
- 过温降电流
- 封装：SOT23 - 6
应用领域
- 手电筒
- 智能照明
- 景观亮化照明
- 台灯照明
- 车灯照明
- 低压商业照明
