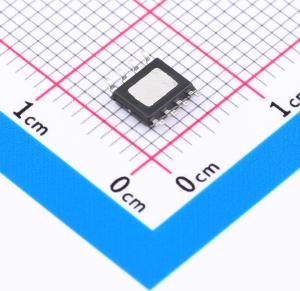

Hi12410W

低压差单路线性LED恒流芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Hi12410W是一款外围电路简洁的单路线性LED恒流芯片，适用于3-100V电压范围的LED恒流调光领域。采用专利算法，可实现高精度的恒流效果，输出电流恒流精度 ≤±3%，电源供电工作范围为3-40V，可满足锂电池以及中低压的应用需求；输出通道耐压100V，能满足大部分中低压LED驱动需求。PWM调光支持高辉应用，可支持20K以上的调光频率，分辨率超过1000:1。
品牌名称: Hichips(智芯)
商品型号: Hi12410W
商品编号: C2980546
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

Hi12410W是一款外围电路简洁的单路线性LED恒流芯片，适用于3 - 100V电压范围的LED恒流调光领域。采用专利算法，可实现高精度恒流效果，输出电流恒流精度≤±3％，电源供电工作范围为3 - 40V，能满足锂电池及中低压应用需求；输出通道耐压100V，可满足大部分中低压LED驱动需求。PWM调光支持高辉应用，支持20K以上调光频率，分辨率超过1000：1。当PWM拉低到GND超过120ms，芯片自动进入休眠模式以降低功耗，PWM端口拉高后芯片重新启动。芯片VDDO端口作为电源时，可提供一个20mA/5V的电源，给外部控制芯片/模块供电。芯片的输出电流通过CS端口电阻来设定，PWM端口默认上拉，内部自带100uA上拉能力。该芯片是一款外围电路简单的多功能平均电流型LED恒流驱动器，采用LDO线性恒流控制，外围无需传统开关电源的电感和续流二极管，输出电流精度在±3％以内，外围电路更简洁可靠。输出电流由芯片通过外部的CS电阻进行设置，公式为I_OUT = 0.143 / R_CS (A)，其中I_OUT为输出电流。系统上电后通过VIN引脚对芯片供电，R0对芯片起保护作用，防止上电时浪涌电流损坏芯片，12V以下应用时R0可不加，12V以上选1K电阻，电源电压高于36V时，建议在VIN管脚对GND增加<36V的稳压管（20V - 30V，电阻R0限定电流2mA）。芯片内部自带高压LDO供电，输入端应用范围宽，最低3V时可工作，能满足单节锂电池应用。PWM端口支持超小占空比的PWM调光，可响应1000：1调光，PWM信号为低电平时输出关闭，关闭时间超过120ms后芯片进入休眠模式，PWM信号为高电平时输出开启，休眠模式结束，悬空时默认该端口为高电平输入，也支持模拟调光。

商品特性

支持1000：1调光
支持20K以上PWM调光
支持模拟调光
VIN管脚输入电压范围：3 - 40V
内置40V LDO供电
内置低功耗模式
单路线性恒流输出
恒流精度 ≤±3%
过温降电流
封装：ESOP8

应用领域

智能照明
景观亮化照明
台灯照明
车灯照明
中低压商业照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~40V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	功能特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
