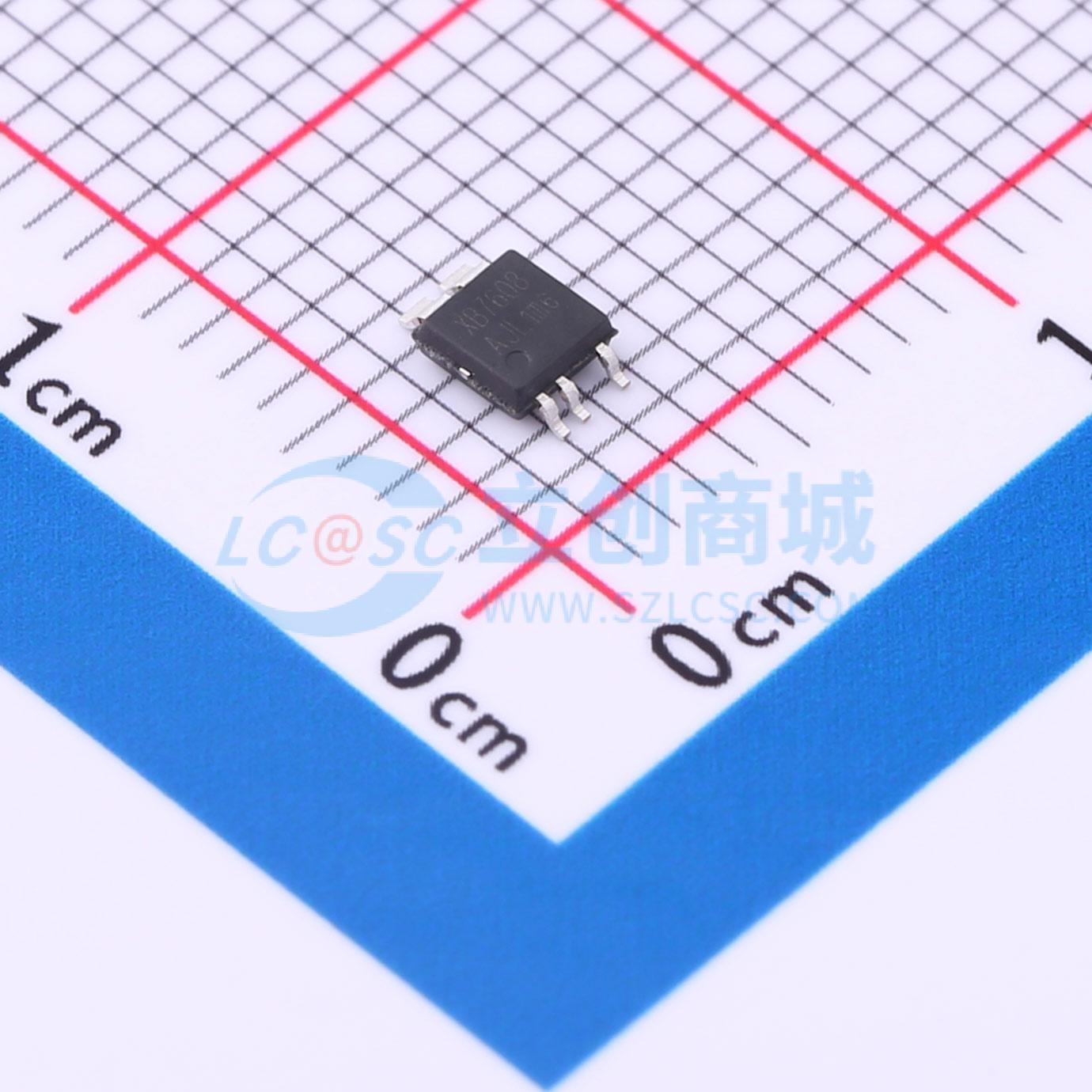

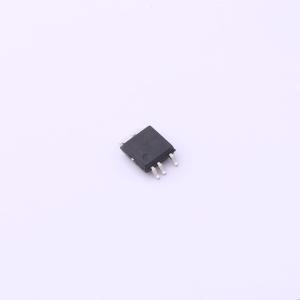

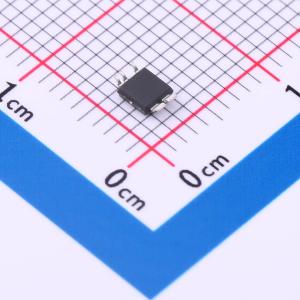

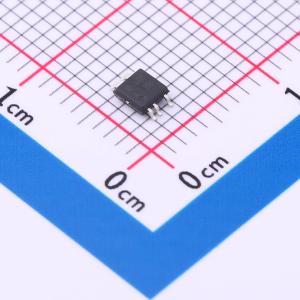

温馨提醒：图片仅供参考，商品以实物为准

XB7608AJL

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: xysemi(赛芯微)
商品型号: XB7608AJL
商品编号: C2980178
商品封装: CPC-5
包装方式: 编带
商品毛重: 0.099克(g)

商品参数

商品概述

XB7608AJL系列产品是一款用于锂离子/聚合物电池保护的高集成解决方案。XB7608AJL集成了先进的功率MOSFET、高精度电压检测电路和延时电路。XB7608AJL采用超小型CPC5封装，仅需一个外部元件，使其成为电池组空间有限情况下的理想解决方案。XB7608AJL具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保安全且充分的充电。低待机电流在储存时从电池中消耗的电量极少。该器件不仅适用于数字蜂窝电话，还适用于任何其他需要长电池寿命的锂离子和锂聚合物电池供电的信息设备。

商品特性

充电器反接保护
无外部负载时电池反接保护
集成等效导通电阻RSS(ON)为15.5mΩ的先进功率MOSFET
超小型CPC5封装
仅需一个外部电容
过温保护
过充电流保护
两步过流检测：过放电流、负载短路
充电器检测功能
0V电池充电功能
内部生成延时时间
高精度电压检测
低电流消耗：工作模式：典型值3.9μA，掉电模式：典型值2.2μA
符合RoHS标准且无铅

应用领域

单节锂离子电池组
锂聚合物电池组

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.4V~6V
	充电饱和电压	4.3V

	属性	参数值
	放电截止电压	2.4V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
