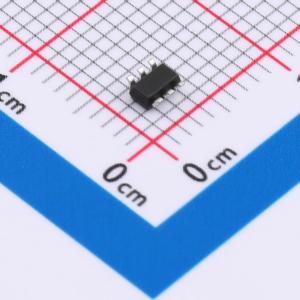

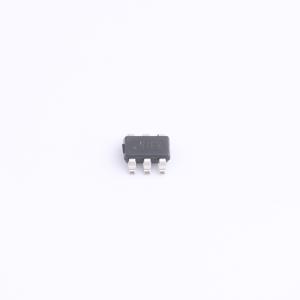

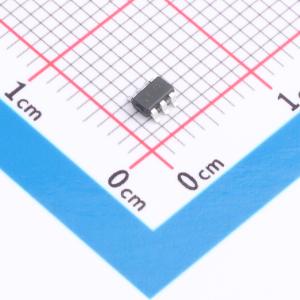

DIO8105ST6

用于LED照明的单级反激式&功率因数校正（PFC）控制器，具备原边反馈（PSR）恒压（CV）控制功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO8105是一款单级反激式和功率因数校正（PFC）控制器，适用于恒压（CV）应用。DIO8105是一款初级侧控制器，无需使用任何次级反馈电路，成本较低，并且以准谐振模式驱动反激式转换器，以实现更高的效率。
品牌名称: DIOO(帝奥微)
商品型号: DIO8105ST6
商品编号: C2980189
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049505克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

DIO8105是一款单级反激式和PFC控制器，适用于恒压（CV）应用。初级侧CV控制无需光耦。初级MOSFET谷底导通，以实现低开关损耗。内置大电流MOSFET驱动器：源电流0.15A，灌电流0.5A。在230V交流电压下，功率因数 > 0.9。具备可靠的保护功能：短路保护（SCP）、过流保护（OCP）、过温保护（OTP）和过压保护（OVP）。快速启动：启动时间 < 500毫秒。内置软启动功能。低启动电流：典型值为10μA。封装形式：SOT23 - 6、SOIC - 8。 DIO8105是一款初级侧控制器，无需应用任何次级反馈电路，成本较低，并以准谐振模式驱动反激式转换器，以实现更高的效率。 DIO8105使反激式转换器保持恒定导通时间运行，以实现高功率因数。

商品特性

初级侧CV控制无需光耦
初级MOSFET谷底导通，以实现低开关损耗
内置大电流MOSFET驱动器：源电流0.15A，灌电流0.5A
在230V交流电压下，功率因数 > 0.9
可靠的保护功能：短路保护（SCP）、过流保护（OCP）、过温保护（OTP）和过压保护（OVP）
快速启动：启动时间 < 500毫秒
内置软启动功能
低启动电流：典型值为10μA
封装形式：SOT23 - 6、SOIC - 8

应用领域

交直流适配器
LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	9.5V~27V
	开关频率	105kHz
	耗散功率(Pd)	600mW
	拓扑结构	反激式
