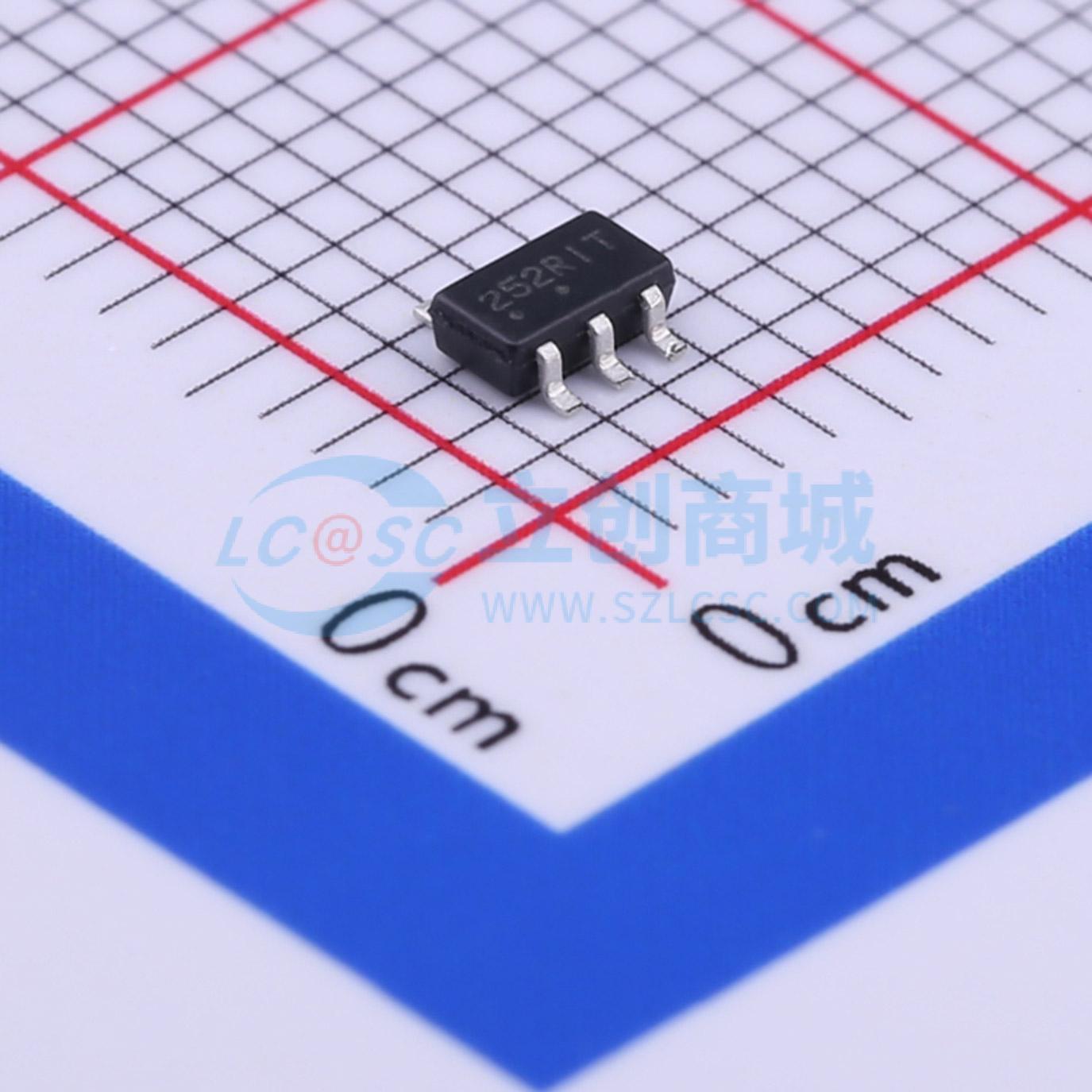

NCP1250BSN65T1G

离线电源用电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1250 是一款高度集成的 PWM 控制器，能够在极小型 TSOP-6 封装内提供耐用的高性能离线电源。该控制器供电范围高达 28 V，具有带抖动的 65 kHz 或 100 kHz 开关电路，在峰值电流模式控制下运行。当辅助侧功率开始降低时，该控制器将其开关频率自动折回至最低 26 kHz 的水平。当功率进一步下降时，该零部件进入跳过周期，同时对峰值电流进行限制。 40W 适配器过功率保护 (OPP) 是一种非常困难的措施，尤其当无负载待机要求驱动转换器规格时更是如此。安森美半导体的专属集成 OPP 让您仅通过两个外部电阻即可充分利用提供的最高功率，而不会影响待机性能。同一个引脚上还组合了过电压保护输入，用于在发生光耦合器故障或反向开路运行时保护整个电路。最后，基于计时器的短路保护提供了最佳保护方案，让您能够精确选择保护跳闸点，而不用考虑辅助绕组和电源绕组之间的松散耦合。
品牌名称: onsemi(安森美)
商品型号: NCP1250BSN65T1G
商品编号: C365731
商品封装: TSOP-6-1.5mm
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

NCP1250采用标准的电流模式架构，关断事件由峰值电流设定点决定。该器件是低元件数量和高性价比为关键参数应用的理想选择，尤其适用于低成本的交流-直流适配器、开放式电源等。借鉴NCP120X系列的成功经验，NCP1250集成了现代电源设计通常所需的所有必要组件，并进行了多项改进，如非耗散型过功率保护（OPP）。

商品特性

固定频率65或100 kHz电流模式控制操作
内部及可调过功率保护（OPP）电路
轻载条件下频率折返至26 kHz并进入跳周期模式
内部斜坡补偿
内部固定4 ms软启动
基于100 ms定时器的自动恢复短路保护
正常模式和频率折返模式下的频率抖动
可选自动恢复或锁存式短路保护
过压保护（OVP）输入，增强稳健性
最高28 V的VCC工作电压
+300 mA / -500 mA的源/灌驱动能力
高输入电压时待机功耗低于100 mW
符合EPS 2.0标准
这些器件为无铅产品

应用领域

用于电视、机顶盒和打印机的交流-直流转换器
笔记本电脑和上网本的离线适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.2V~28V
	开关频率	61kHz~71kHz
	最大占空比	84%

	属性	参数值
	特性	短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	反馈方式	副边反馈
