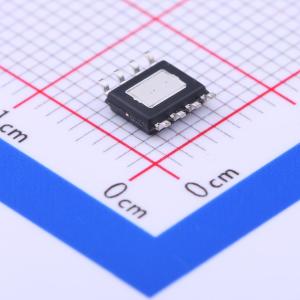

温馨提醒：图片仅供参考，商品以实物为准

SY8293FCC

降压型 2.5A 5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SY8293是一款高效率800kHz、5-40V输入电压范围的非同步降压DC-DC调节器,最大输出电流为2.5A。它集成了低导通电阻的内部N通道功率MOSFET,采用自适应恒定关断时间控制,具有低输出电压纹波和小型外部电感器和电容器。
品牌名称: Silergy(矽力杰)
商品型号: SY8293FCC
商品编号: C365713
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.145克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8293是一款高效率的800 kHz、自适应恒定关断时间控制的非同步降压DC-DC调节器，能够分别提供2.5A的输出电流。SY8293可以在5V至40V的宽输入电压范围内工作，并集成了具有非常低RDS(ON)的主开关以最小化导通损耗。通过800 kHz的开关频率实现了低输出电压纹波和小尺寸的外部电感器和电容器。

商品特性

输入电压范围5V至40V
内部N沟道功率FET的低RDS(ON)：180 mΩ
800kHz开关频率
自适应恒定关断时间控制
内部软启动限制浪涌电流
2% 0.6V参考电压
符合RoHS标准且无卤素
小巧封装：SO8E

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	-
	输出电流	2.5A
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	160uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
