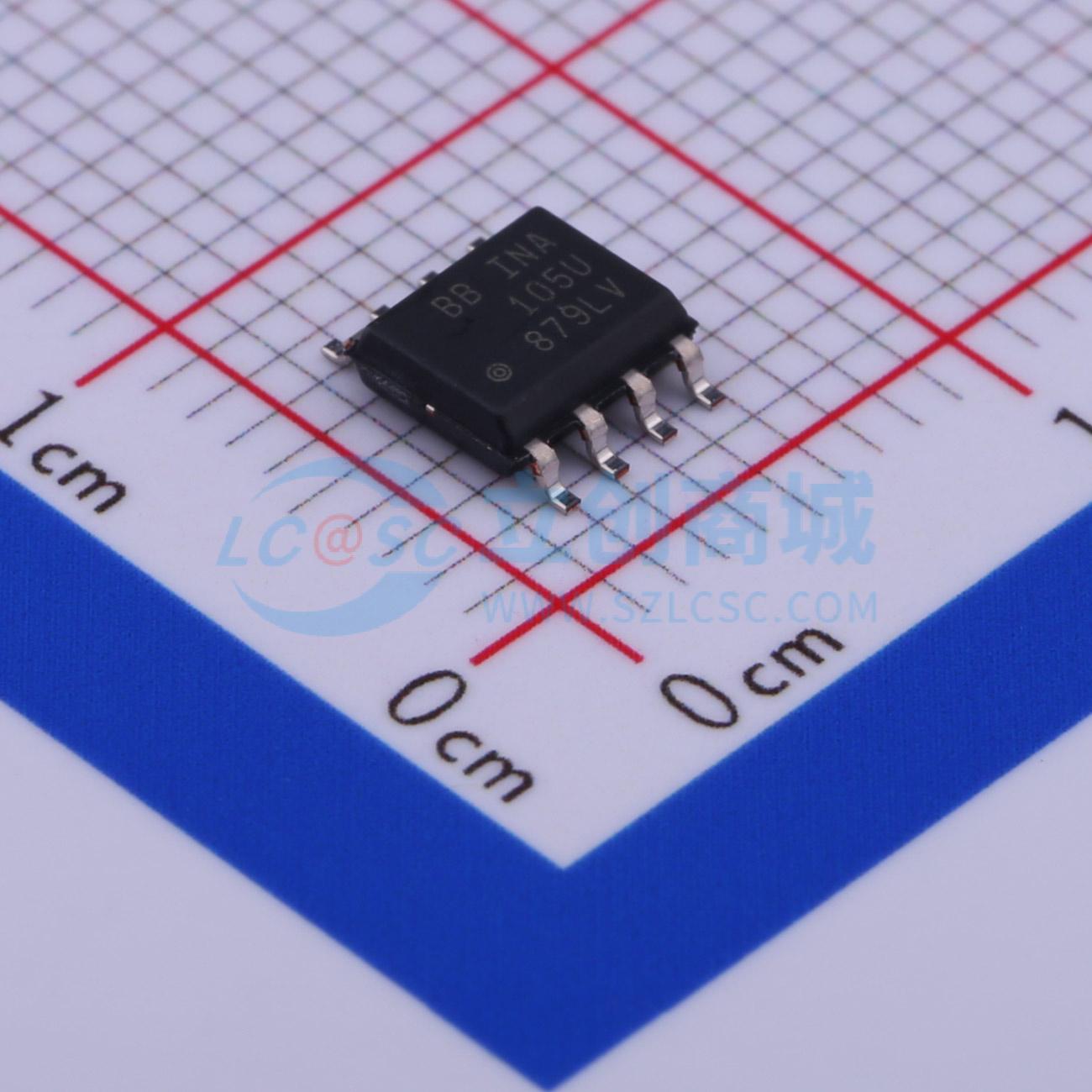

温馨提醒：图片仅供参考，商品以实物为准

INA105KU/2K5

高精度单位增益差分放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA105 精密单位增益差分放大器
品牌名称: TI(德州仪器)
商品型号: INA105KU/2K5
商品编号: C364891
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	90dB
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	5uV
	增益带宽积(GBP)	1MHz
	压摆率(SR)	1.5V/us
	最大电源宽度(Vdd-Vss)	30V

	属性	参数值
	噪声密度(eN)	60nV/√Hz@10kHz
	输出电流	20mA
	输入失调电压温漂(Vos TC)	5uV/℃
	静态电流(Iq)	2mA
	工作温度	-40℃~+85℃
	输出类型	差分
	双电源(Vee ~ Vcc)	-15V~15V
	稳定时间	4us

商品概述

INA105是一款增益为1的单片差分放大器，由一个精密运算放大器和片上金属膜电阻组成。这些电阻经过激光微调，以实现精确的增益和高共模抑制比。电阻出色的温度系数（TCR）跟踪特性可在不同温度下保持增益精度和共模抑制比。差分放大器是许多常用电路的基础。INA105无需使用昂贵的精密电阻网络即可实现这种精密电路功能。INA105提供8引脚塑料DIP、SO - 8表面贴装和TO - 99金属封装。

商品特性

全温度范围内最小共模抑制比（CMR）为86dB
最大增益误差（GAIN ERROR）：0.01%
最大非线性度：0.001%
无需外部调节
易于使用
完整解决方案
高度通用
低成本塑料DIP、TO - 99密封金属和SO - 8 SOIC封装
差分放大器
仪表放大器构建模块
单位增益反相放大器
增益为1/2的放大器
增益为2的同相放大器
平均值放大器
绝对值放大器
求和放大器
同步解调器
轨到轨电流接收器
4mA至20mA变送器
压控电流源全通滤波器
