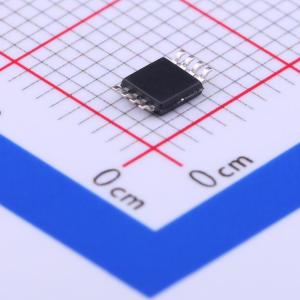

OPA2340EA/2K5

单电源轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA2340 双通道、单电源、轨至轨、低功耗运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2340EA/2K5
商品编号: C364895
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.146克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	-
	输入失调电压(Vos)	150uV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	增益带宽积(GBW)	5.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	6V/us

	属性	参数值
	共模抑制比(CMRR)	92dB
	输入电压噪声密度(eN)	25nV/√Hz@1kHz
	输入偏置电流(Ib)	0.2pA
	静态电流(Iq)	750uA
	输出电流	50mA
	输入失调电流(Ios)	0.2pA
	工作温度	-40℃~+85℃
	功能特性	-

商品概述

OPA340系列是轨到轨CMOS运算放大器，针对低电压单电源工作优化，轨到轨输入输出与高速工作特性使其适合驱动采样模数转换器，也适用于通用、音频应用，可在数模转换器输出端实现电流电压转换，提供单路、双路、四路版本，各版本参数一致，设计灵活。该系列产品可在低至2.5V的单电源下工作，输入共模电压范围延伸至地以下500mV、正电源以上500mV；带100kΩ负载时，输出电压摆幅可达到距离电源轨1mV以内，动态性能优异，带宽为5.5MHz，压摆率为6V/μs，静态电流低；双路与四路版本采用完全独立电路，串扰低，无相互干扰。单路OPA340有小型5引脚SOT-23表面贴装、8引脚SOIC表面贴装、8引脚DIP封装；双路OPA2340有微型8引脚VSSOP表面贴装、8引脚SOIC表面贴装、8引脚PDIP封装；四路OPA4340有节省空间的16引脚SSOP表面贴装、14引脚SOIC表面贴装封装；额定工作温度范围为-40℃至85℃，可在-55℃至125℃范围内工作，提供可用于设计分析的SPICE宏模型。

商品特性

输入轨到轨
输出轨到轨，输出摆幅距电源轨1mV以内
采用微型尺寸封装
带宽5.5MHz
压摆率高，为6V/μs
1kHz下总谐波失真加噪声低，为0.0007
单通道静态电流低，为750μA
提供单路、双路、四路版本，设计灵活
输入共模电压范围可延伸至地以下500mV、正电源以上500mV
动态响应优异
双路、四路版本采用完全独立电路，串扰低，无相互干扰

应用领域

驱动模数转换器
PCMCIA卡
数据采集
过程控制
音频处理
通信
有源滤波器
测试设备
通用信号处理
数模转换器输出端电流电压转换
