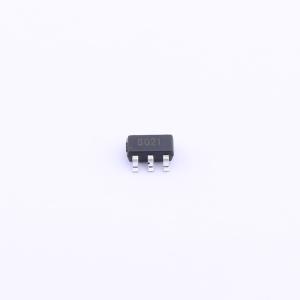

温馨提醒：图片仅供参考，商品以实物为准
GS8021-TR
停产 GS8021-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8021-TR
- 商品编号
- C2978615
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 13us | |
| 滞后电压(Vhys) | 4mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 390nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
GS8021是一款具有内部迟滞功能的超低功耗比较器，针对由3V或5V电源供电的系统进行了优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。集成了一个1.2V的电压基准，便于灵活应用。 传播延迟为13μs（过驱动电压为100mV时），每个比较器的电源电流为390nA。内部输入迟滞功能可消除因内部输入噪声电压引起的输出切换。最大输入失调电压为3mV，工作范围为1.6V至5.5V。 所有器件的工作温度范围均为-40°C至+85°C。GS8021单通道比较器提供绿色SC70 - 6和SOT23 - 6封装。GS8021U双通道比较器提供绿色SOP - 8和MSOP - 8封装。GS8712双通道比较器提供绿色SOP - 8和MSOP - 8封装。
商品特性
- 390nA（典型值）低功耗
- 集成1.2V电压基准
- 快速，13μs传播延迟
- 单电源+1.6V ~ +5.5V供电
- 低失调电压：3mV（最大值）
- 轨到轨输入和输出
- CMOS/TTL兼容输出
- 内部迟滞实现清晰切换
- 过驱动输入无相位反转
- 工作温度：-40°C ~ +85°C
- 小封装：GS8021提供SOT23 - 6和SC70 - 6封装，GS8021U提供SOP - 8和MSOP - 8封装
应用领域
- 报警和监测电路
- 峰值和过零检测器
- 逻辑电平转换
- RC定时器
- 窗口比较器
- 红外接收器
- 便携式系统
