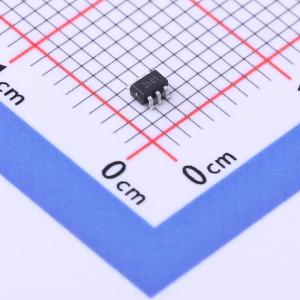

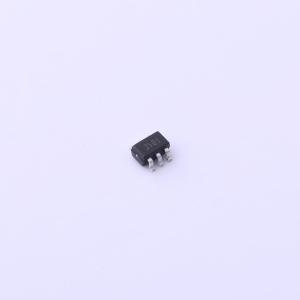

温馨提醒：图片仅供参考，商品以实物为准
GS3101-CR
低电压、单刀双掷2.5Ω模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS3101 是一款低导通电阻（2.5Ω）、快速单刀双掷（SPDT）CMOS 开关，工作电压范围为 +1.8V 至 +5.5V。GS3101 专为低工作电压、大电流信号选通、斩波、调制或解调（调制解调器）以及手机扬声器输出切换而设计。该器件具备先断后通（BBM）功能
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS3101-CR
- 商品编号
- C2978621
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 2.5Ω | |
| 关闭时间(toff) | 23ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 50pF | |
| 带宽 | 120MHz |
商品概述
GS3101是一款低导通电阻（2.5Ω）、快速单刀双掷（SPDT）CMOS开关，工作电压范围为+1.8V至+5.5V。GS3101专为低工作电压、大电流信号选通、斩波、调制或解调（调制解调器）以及手机扬声器输出等应用而设计。 该器件具备先断后通（BBM）功能。控制输入IN可承受高达5.5V的输入驱动信号，与电源电压无关。 所有器件的工作温度范围为-40℃至+125℃。GS3101单通道版本提供环保型SC70 - 6和SOT23 - 6封装。
商品特性
- 导通电阻：2.5Ω（典型值）
- -3dB带宽：120MHz
- 单电源供电：+1.8V至+5.5V
- 先断后通切换
- 轨到轨操作，低静态功耗
- TTL/CMOS兼容
- 工作温度：-40℃至+125℃
- 小封装：GS3101提供SOT23 - 6和SC70 - 6封装
应用领域
- 电池供电设备
- 可穿戴设备
- 计算机外设
- 便携式系统
- 手机
- 个人数字助理（PDA）
