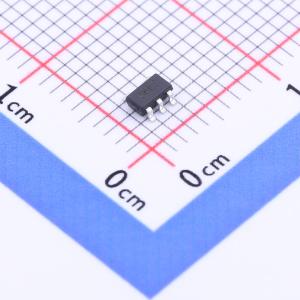

温馨提醒：图片仅供参考，商品以实物为准
GS8557-TR
带射频滤波器的零漂移CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 65855×放大器是单/双/四电源、微功耗、零漂移CMOS运算放大器，该放大器带宽为13MHz，具备轨到轨输入和输出，单电源供电范围为2.5V至5.5V。GS855X采用自动调零技术，可提供极低的失调电压（最大小于5μV），且温度漂移近乎为零。每个放大器的静态供电电流低至1.3mA，输入偏置电流极低，使这些器件成为低失调、低功耗和高阻抗应用的理想选择
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8557-TR
- 商品编号
- C2978612
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 13MHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 8V/us | |
| 输出电流 | 109mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 27nV/℃ | |
| 静态电流(Iq) | 1.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 输入失调电流(Ios) | 10pA |
商品概述
GS855X放大器是单/双/四电源、微功耗、零漂移CMOS运算放大器，带宽为13MHz，具备轨到轨输入和输出，单电源工作电压范围为2.5V至5.5V。GS855X采用自动调零技术，可提供极低的失调电压（最大小于5μV），且温度漂移近乎为零。每个放大器的静态电源电流低至1.3mA，输入偏置电流极低，使其成为低失调、低功耗和高阻抗应用的理想选择。GS855X无需传统互补输入级的交叉，即可实现出色的共模抑制比（CMRR）。这种设计在驱动模数转换器（ADC）时性能卓越，不会降低差分线性度。 GS8557单通道放大器提供SOT23 - 5和SOP - 8封装。GS8558双通道放大器提供MSOP - 8和SOP - 8封装。GS8559四通道放大器提供环保型SOP - 14和TSSOP - 14封装。在所有电源电压下，扩展温度范围为 - 40°C至 + 125°C，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+2.5V~+5.5V
- 轨到轨输入/输出
- 增益带宽积：13MHz（典型值@25°C）
- 低失调电压：5µV（最大值@25°C）
- 静态电流：每个放大器1.3mA（典型值）
- 工作温度范围：-40°C~+125°C
- 零漂移：0.027μV/°C（典型值）
- 内置射频抗电磁干扰（EMI）滤波器
- 小封装：
- GS8557提供SOT23 - 5和SOP - 8封装
- GS8558提供SOP - 8和MSOP - 8封装
- GS8559提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器应用
- 体重秤传感器
- 电子秤
- 手持式测试设备
- 机顶盒
- 便携式/电池供电应用
- 温度传感器
- 笔记本电脑/TFT面板
