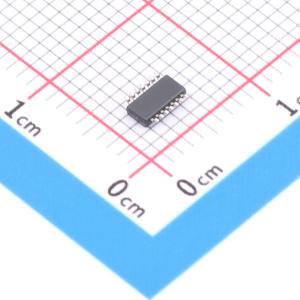

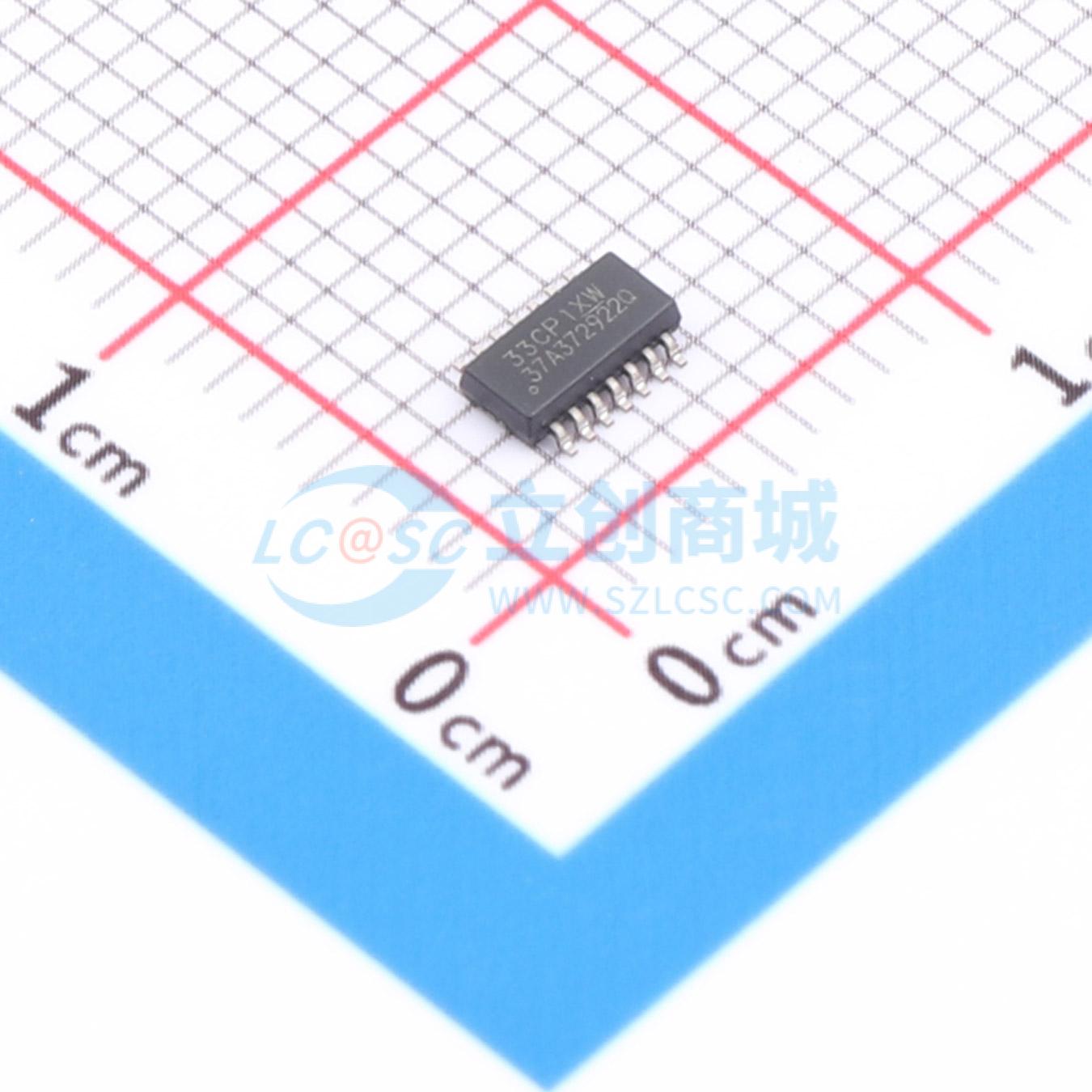

TPS37A372922DYYRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS37A372922DYYRQ1
商品编号: C32132444
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

商品概述

TPS37-Q1 是一款输入电压65V的电压检测器，静态电流IDD为1μA，精度为1%，检测速度快达10μs。该器件可直接连接至12V/24V汽车电池系统，持续监测过压(OV)和欠压(UV)状态；凭借内置分压器，可实现最小的整体解决方案尺寸。器件提供多种迟滞电压选项，可忽略冷启动、启停以及各类汽车电池电压瞬变。SENSE引脚内置迟滞，可在监测电源电压轨时避免错误复位信号。独立的VDD引脚与SENSE引脚可满足高可靠性汽车系统对冗余设计的需求，SENSE可监测不同于VDD的更高或更低电压。SENSE引脚为高阻抗输入，支持可选外接电阻。CTSx和CTRx引脚可对RESET信号的上升沿和下降沿进行延迟调节。此外，CTSx可作为消抖器使用，忽略被监测电压轨上的电压毛刺；CTRx可作为手动复位(MR)，用于强制系统复位。TPS37-Q1提供WSON或SOT-23封装。WSON封装配有可焊侧翼，便于自动光学检测(AOI)和低分辨率X射线检测。中心焊盘为非导电型，可根据IEC60664标准要求增加VDD与GND之间的爬电距离。

商品特性

符合AEC-Q100认证
器件温度等级1:环境工作温度范围为-40℃ 至 +125℃
HBM ESD分级等级2
CDM ESD分级等级C7B
支持功能安全
可提供用于功能安全系统设计的文档
宽电源电压范围:2.7 V 至 65 V
SENSE引脚和RESET引脚耐压等级为65 V
典型静态电流为1 μA
提供灵活宽泛的电压阈值选项
2.7 V 至 36 V 阈值选项最大精度1.5%
800 mV阈值选项最大精度1%
内置迟滞(VHYS)
迟滞百分比选项范围为2% 至 13%，步长为1%
固定迟滞选项:VTH < 8 V 对应0.5 V、1 V、1.5 V、2 V、2.5 V
可编程复位延迟
接10 nF电容对应延迟12.8 ms，接10 μF电容对应延迟12.8 s
可编程检测延迟
接10 nF电容对应延迟1.28 ms，接10 μF电容对应延迟1.28 s
具备手动复位(MR)功能
输出拓扑支持开漏或推挽

应用领域

远程信息处理控制单元
紧急呼叫系统
音频放大器
主机与仪表组
传感器融合与摄像头
车身控制模块

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	2.7V~65V

	属性	参数值
	复位有效电平	低电平有效
	受监控电压数	2
	工作温度	-40℃~+125℃
	静态电流(Iq)	1uA
