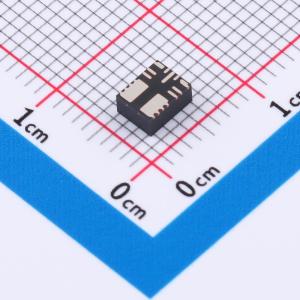

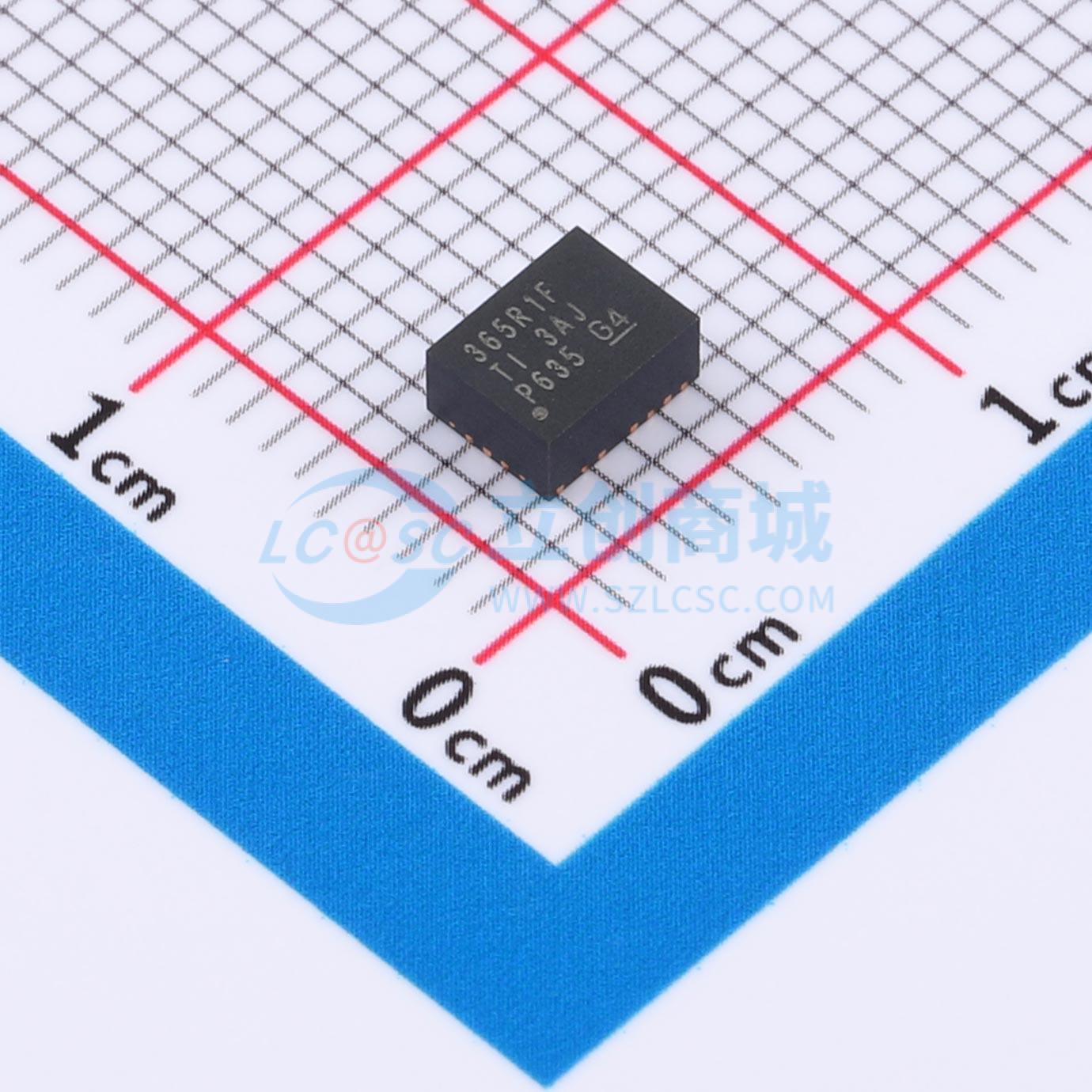

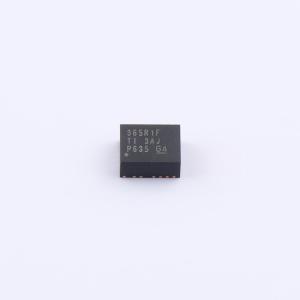

温馨提醒：图片仅供参考，商品以实物为准

TPSM365R1FRDNR

降压型 3V~65V 1V~16V 100mA

描述: 是65V、100mA/150mA同步直流/直流降压电源模块，在紧凑且易于使用的3.5mm×4.5mm×2mm 11引脚QFN封装中整合了功率MOSFET、集成电感器和自举电容器。小型HotRodQFN封装技术可提高热性能，因而能够降低EMI。该器件在空载时具有4μA的超低运行IQ（24V VIN至3.3V VOUT）。支持3.3V和5V固定输出电压，以及1V至16V可调节输出电压
品牌名称: TI(德州仪器)
商品型号: TPSM365R1FRDNR
商品编号: C32135059
商品封装: QFN-FCMOD-11(3.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	开关频率	1MHz
	工作温度	-40℃~+125℃
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	功能特性	可编程输出电压；轻载高效模式；欠压保护；过流保护；外部时钟同步；过热保护

商品概述

TPSM365R1 和 TPSM365R15 是 65V 、 100mA/150mA 同步直流/直流降压电源模块，在紧凑且易于使用的 3.5mm × 4.5mm × 2mm 11 引脚 QFN 封装中整合了功率 MOSFET、集成电感器和自举电容器。小型HotRod™ QFN 封装技术可提高热性能，因而能够降低EMI。该器件在空载时具有 4μA 的超低运行 IQ（24V VIN 至 3.3V VOUT）。TPSM365R1x 支持 3.3V 和 5V固定输出电压，以及 1V 至 16V 可调节输出电压。TPSM365R1x 采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和超小的输出电容。通过 RT引脚与地之间的电阻器，可将开关频率编程为在200kHz 至 2.2MHz 的宽范围内的任意所需点运行。借助精密 EN/UVLO 功能，可对器件启动和关断进行精确控制。附带内置干扰滤波器和延迟释放功能的 PGOOD标志可提供系统状态的真实指示，免去了使用外部电压监控器的麻烦。TPSM365R1x 紧凑的设计尺寸和丰富的功能集简化了各种工业应用的实施。

商品特性

功能安全型，可提供帮助进行功能安全系统设计的文档
集成 MOSFET、电感器和控制器，为多功能同步直流/直流降压模块
3V 至 65V 的宽输入电压范围
支持高达 70V 的输入瞬态电压
结温范围为 -40℃ 至 +125℃
采用 4.5mm × 3.5mm × 2mm 超模压塑料封装
使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节频率
针对超低 EMI 要求进行了优化
假随机展频可降低峰值发射
轻负载下可通过 MODE/SYNC 引脚使用引脚可选 FPWM 模式提供恒定频率
可通过 MODE/SYNC 引脚实现频率同步
符合 CISPR11 B 类要求
设计用于可扩展的工业电源
固有保护特性，可实现稳健的设计
提供精密使能输入和开漏 PGOOD 指示器（用于控制、时序和 VIN UVLO）
过流和热关断保护
可借助 WEBENCH® PowerDesigner 创建定制设计

应用领域

工厂自动化
楼宇自动化
电器

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	3V~65V
	输出电压(Vout)	5V；1V~16V
	输出电流(最大值)	100mA
	静态电流	1.2uA
