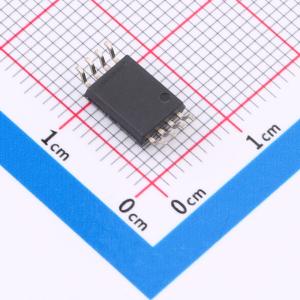

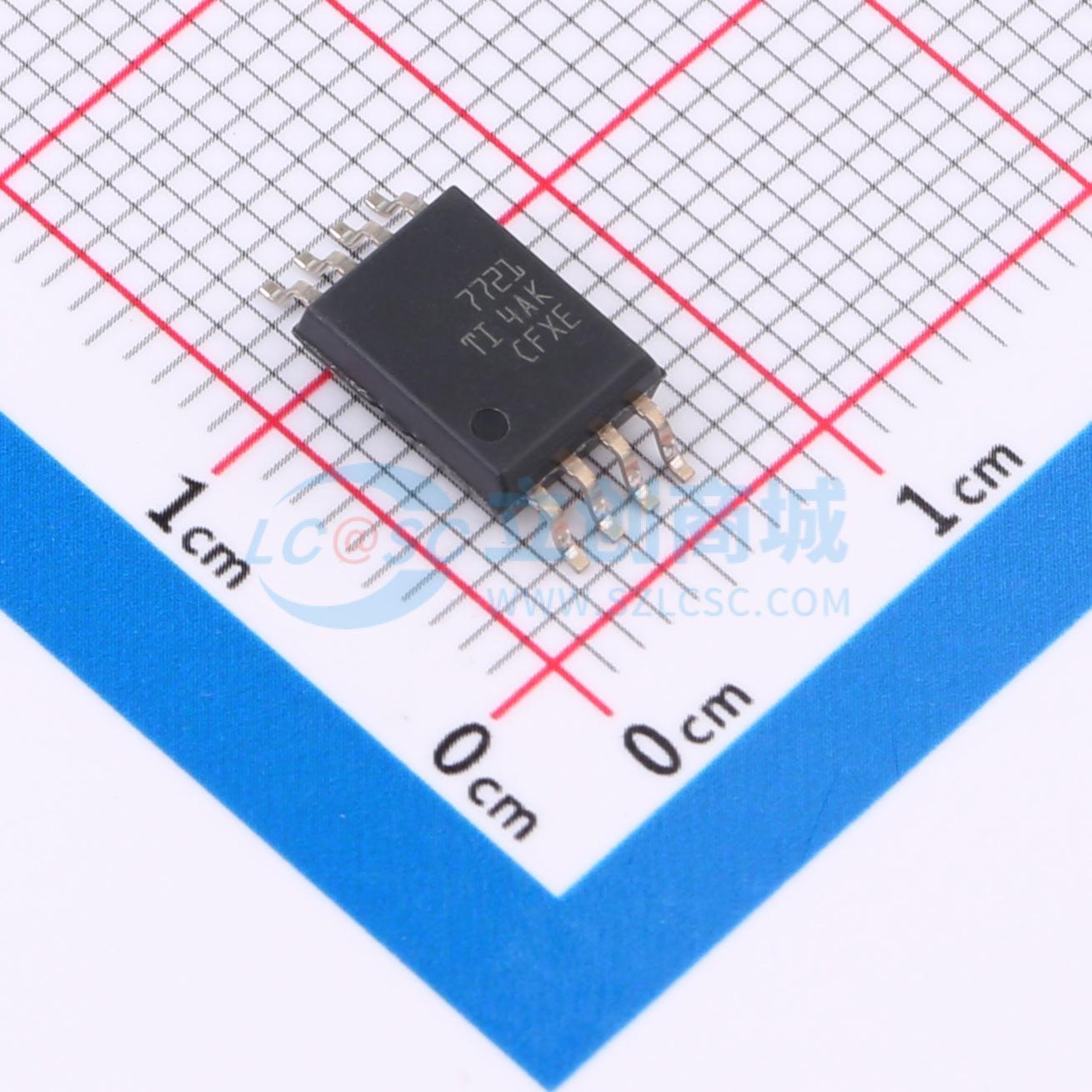

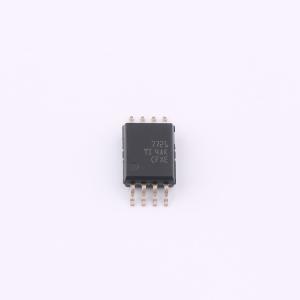

ISO7721QDWVRQ1

高速、强电磁兼容性、增强型双通道数字隔离器

品牌名称: TI(德州仪器)
商品型号: ISO7721QDWVRQ1
商品编号: C32128587
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.83克(g)

商品参数

商品概述

ISO772x-Q1器件是高性能双通道数字隔离器，符合UL 1577标准，DW和DWV封装隔离等级为5000 VRMS，D封装隔离等级为3000 VRMS。该系列器件拥有符合VDE、CSA、TUV和CQC认证的增强绝缘等级。ISO772x-Q1器件在隔离CMOS或LVCMOS数字I/O的同时，可提供高电磁抗扰度和低辐射，且功耗较低。每个隔离通道都有一个逻辑输入和输出缓冲器，由双层二氧化硅（SiO2）绝缘屏障隔开。ISO7720-Q1器件的两个通道方向相同，ISO7721-Q1器件的两个通道方向相反。如果发生输入电源或信号丢失，不带后缀F的器件默认输出高电平，带后缀F的器件默认输出低电平。结合隔离电源使用时，这些器件有助于防止CAN、LIN等数据总线上的噪声电流损坏敏感电路。通过创新的芯片设计和布局技术，ISO772x-Q1器件的电磁兼容性得到显著提升，可简化系统级ESD、EFT、浪涌和辐射合规性设计。ISO772x-Q1系列器件提供16引脚宽体SOIC（DW）、8引脚宽体SOIC（DWV）和8引脚窄体SOIC（D）封装可选。

商品特性

符合汽车应用要求
AEC-Q100认证
器件温度等级1:环境工作温度范围为-40℃ 至 +125℃
器件HBM ESD分级等级3A
器件CDM ESD分级等级C6
可支持功能安全
提供可用于功能安全系统设计的文档:ISO7720-Q1、ISO7721-Q1
100 Mbps数据速率
坚固的隔离屏障
1.5 kVRMS工作电压下预计寿命超过30年
最高隔离等级可达5000 VRMS
浪涌能力最高可达12.8 kV
±100 kV/μs典型共模瞬变抗扰度
电源范围宽:2.25 V 至 5.5 V
支持2.25 V 至 5.5 V电平转换
提供默认输出高（ISO772x）和默认输出低（ISO772xF）选项
低功耗，1 Mbps速率下每通道典型电流为1.7 mA
低传播延迟，典型值为11 ns
强大的电磁兼容性（EMC）
系统级ESD、EFT和浪涌抗扰度
隔离屏障两端具备±8 kV IEC 61000-4-2接触放电保护
低辐射
提供宽体SOIC（DW-16、DWV-8）和窄体SOIC（D-8）封装选项
具备安全相关认证:VDE增强绝缘符合DIN EN IEC 60747-17 (VDE 0884-17)标准
UL 1577元件认证
IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1认证

应用领域

混合动力、电动动力系统（EV/HEV）
电池管理系统（BMS）
车载充电器
牵引逆变器
DC/DC转换器
逆变器和电机控制

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us

	属性	参数值
	传播延迟(tpd)	11ns
	功能特性	多电压域接口；失效安全输出
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
