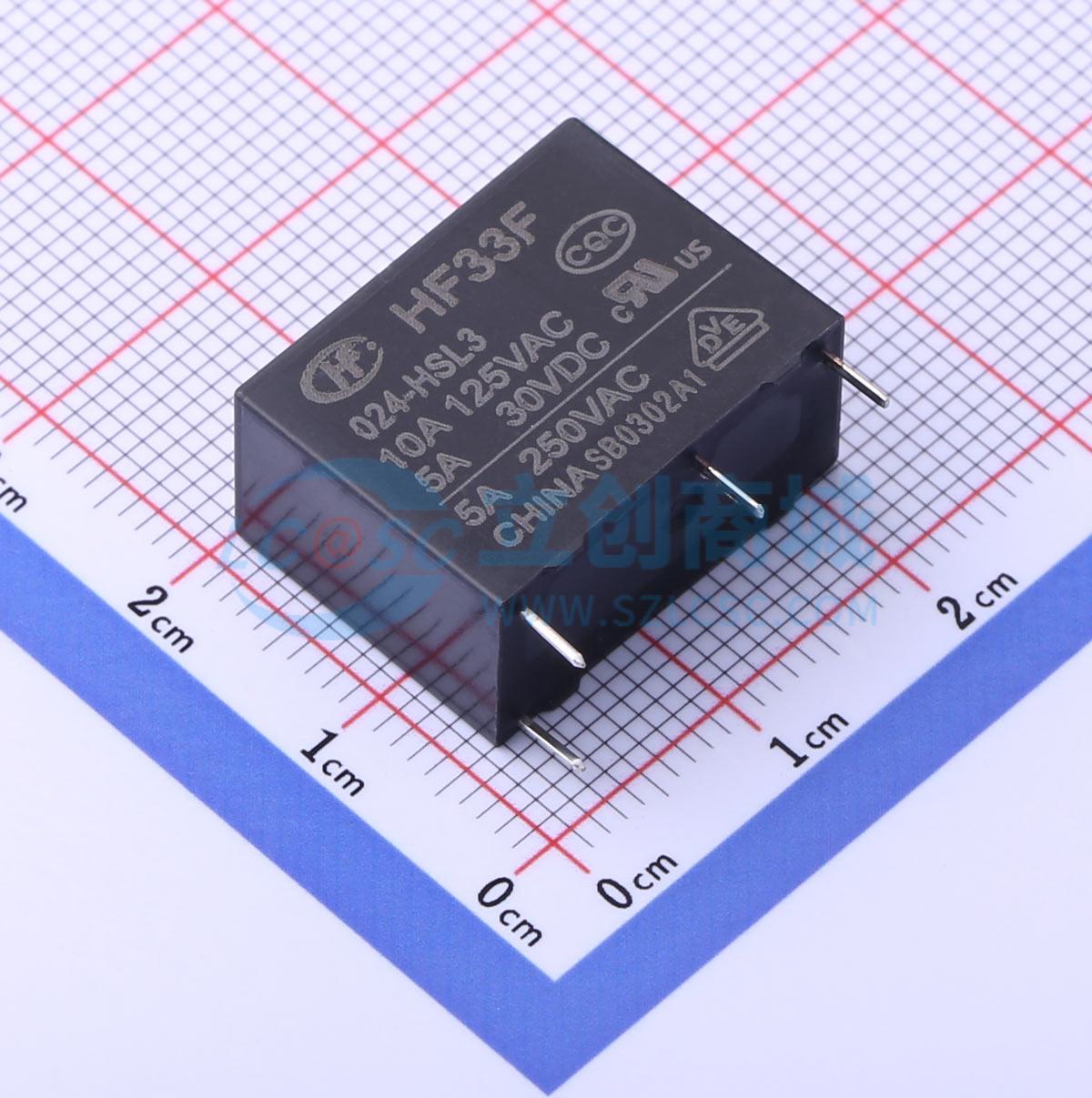

温馨提醒：图片仅供参考，商品以实物为准

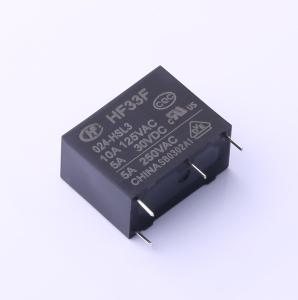

HF33F/024-HSL3
超小型中功率24V继电器 单刀单掷-常开
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：提供5A 250VAC，满足300000次开关能力规格。 爬电距离：8mm（线圈和触点之间）。 电气间隙：常开型4.5mm，常闭型4mm。 1 Form A、1 Form B和1 Form C配置。 超小型，标准PCB布局。 有回流焊版本。 有塑料密封和防焊剂类型。 UL绝缘系统：F级。 产品符合IEC 60335-1标准。 符合RoHS标准
- 品牌名称
- HF(宏发)
- 商品型号
- HF33F/024-HSL3
- 商品编号
- C2976845
- 商品封装
- 插件,20.5x10.2mm
- 包装方式
- 盒装
- 商品毛重
- 5.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 5A@30VDC；5A@250VAC；10A@125VAC | |
| 最大切换电压 | 250V@AC；30V@DC | |
| 额定线圈功率 | 200mW | |
| 触点材料 | AgNi | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 2.8kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 8ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+70℃ | |
| 长度 | 20.5mm | |
| 宽度 | 10.2mm | |
| 高度 | 15.7mm |
商品特性
- 提供5A 250VAC，满足300000次开关能力规格
- 爬电距离：8mm（线圈与触点之间）
- 电气间隙距离：常开型4.5mm，常闭型4mm
- 提供1常开、1常闭和1转换触点配置
- 超小型，标准PCB布局
- 提供回流焊版本
- 提供塑料密封和防助焊剂类型
- UL绝缘系统：F级
- 产品符合IEC 60335标准
- 符合RoHS规范
