温馨提醒：图片仅供参考，商品以实物为准

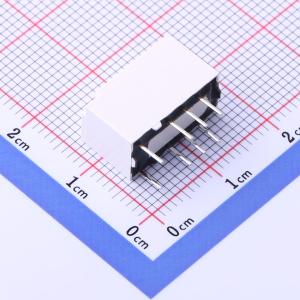

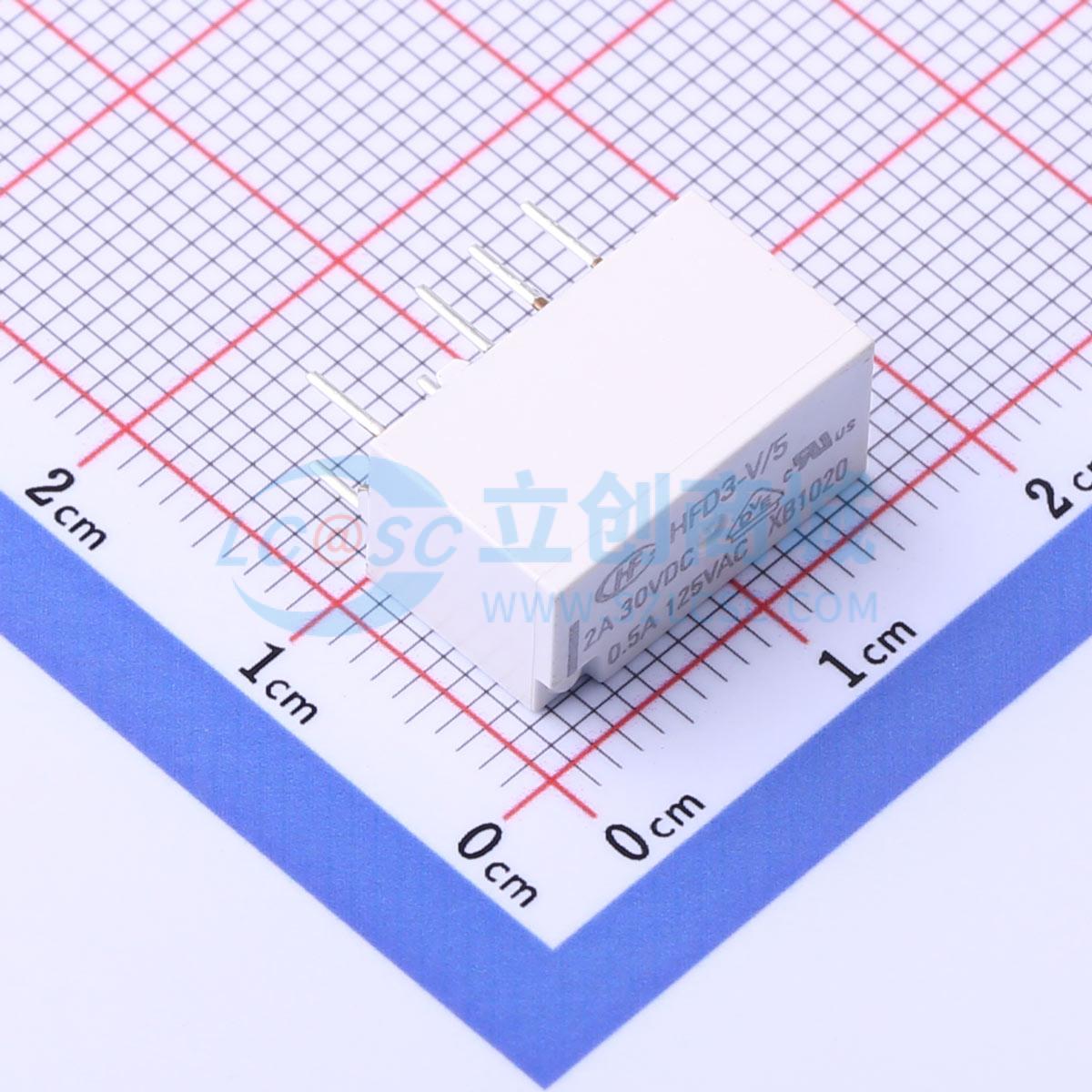

HFD3-V/5
5V 4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：3kV介电强度（线圈和触点之间）。 浪涌耐受电压高达6000VAC，符合FCC Part 68和Telecordia标准。 2对常开触点串联，触点间隙 ≥ 1.5mm，符合IEC60776标准的产品可用。 符合EN60950 / EN41003标准。 提供SMT和DIP类型。 分叉触点。 提供单边稳定和锁存类型
- 品牌名称
- HF(宏发)
- 商品型号
- HFD3-V/5
- 商品编号
- C2976870
- 商品封装
- DIP,15x7.5mm
- 包装方式
- 管装
- 商品毛重
- 3.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 5V | |
| 触点容量(电阻负载) | 10mA@1000VDC；500mA@125VAC；2A@30VDC；1A@277VAC | |
| 最大切换电压 | 1.5kV@DC；1kV@AC | |
| 触点材料 | AgNi+镀金 | |
| 额定线圈功率 | 200mW | |
| 线圈电阻 | 125Ω |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 4A | |
| 动作时间 | 6ms | |
| 释放时间 | 6ms | |
| 线圈类型 | 有极性-单线圈 | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 第三代信号继电器
- 线圈与触点间介质耐压3kV
- 线圈与触点间抗浪涌电压6kV
- 符合EN60950/EN41003
- 两组常开触点串联，触点间隙 ≥1.5mm 符合IEC62776要求
- 线圈与触点间：爬电距离 ≥2.5mm，空气间隙 ≥2.0mm
- 可提供表面贴装型产品
- 采用分叉触点形式
- 单稳态和单线圈磁保持型产品可供选择
