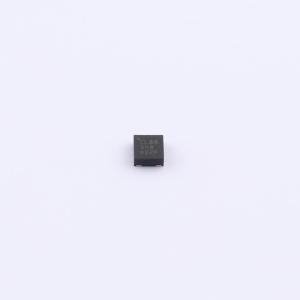

LMR36501P5RPER

降压型 100mA 3.6V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是超小型 65V、150mA、100mA 同步直流/直流降压转换器，采用 4mm² HotRod 封装。这款易于使用的转换器可处理高达 70V 的输入电压瞬变，提供出色的 EMI 性能，并支持固定、3.3V、5V 和其他可调输出电压。采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和超小的输出电容。在 RT 引脚与地之间选用合适的电阻器后，可通过外部编程在 200kHz 至 2.2MHz 的宽范围内实现理想的开关频率
品牌名称: TI(德州仪器)
商品型号: LMR36501P5RPER
商品编号: C32117014
商品封装: VQFN-HR-9(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

商品概述

LMR3650x是一款采用4-mm² HotRod封装的65 V、150 mA、100 mA同步降压DC/DC转换器。这款易于使用的转换器可承受最高70 V的输入电压瞬变，具有出色的EMI性能，支持固定3.3 V、固定5 V以及其他可调输出电压。LMR3650x采用峰值电流模式控制架构，内置补偿，可在最小输出电容下保持稳定工作。带有RT引脚的器件可通过在RT引脚与地之间选择合适的电阻，对工作开关频率进行外部编程，可在200 kHz至2.2 MHz的宽范围内设置任意所需开关频率。精密EN/UVLO功能可在启动和关断过程中对器件进行精确控制。PGOOD标志内置毛刺滤波器并带有延迟释放，可真实指示系统状态，无需外部电压监控器。LMR3650x紧凑的解决方案尺寸和丰富的功能集简化了各类工业应用的实现。

商品特性

具备功能安全能力，可提供相关文档帮助功能安全系统设计
针对恶劣工业应用设计
结温范围为 -40℃ 至 +150℃
输入瞬态保护最高可达70 V
输入电压范围为3.0 V（下降阈值）至 65 V
可最小化开关节点振铃，降低EMI
提供可调输出以及固定3.3 V、5 V输出选项
适用于可扩展工业电源
可调开关频率范围为200 kHz 至 2.2 MHz（RT引脚变体）
可最小化解决方案尺寸与成本
采用超小2-mm × 2-mm HotRod™ 封装
全负载范围效率高，功耗低
1 MHz（3.3-V VOUT）下峰值效率大于80%

应用领域

工厂自动化:现场变送器和过程传感器
楼宇自动化:HVAC和消防安全通知探测器
家电:园林和电动工具
便携式电子设备:耳机和耳塞

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~65V
	输出电压	1V~16V
	输出电流	100mA
	开关频率	200kHz~2.2MHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	672nA
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；工作状态指示
