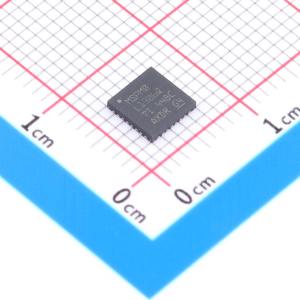

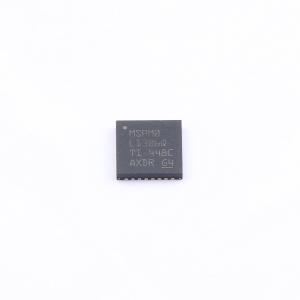

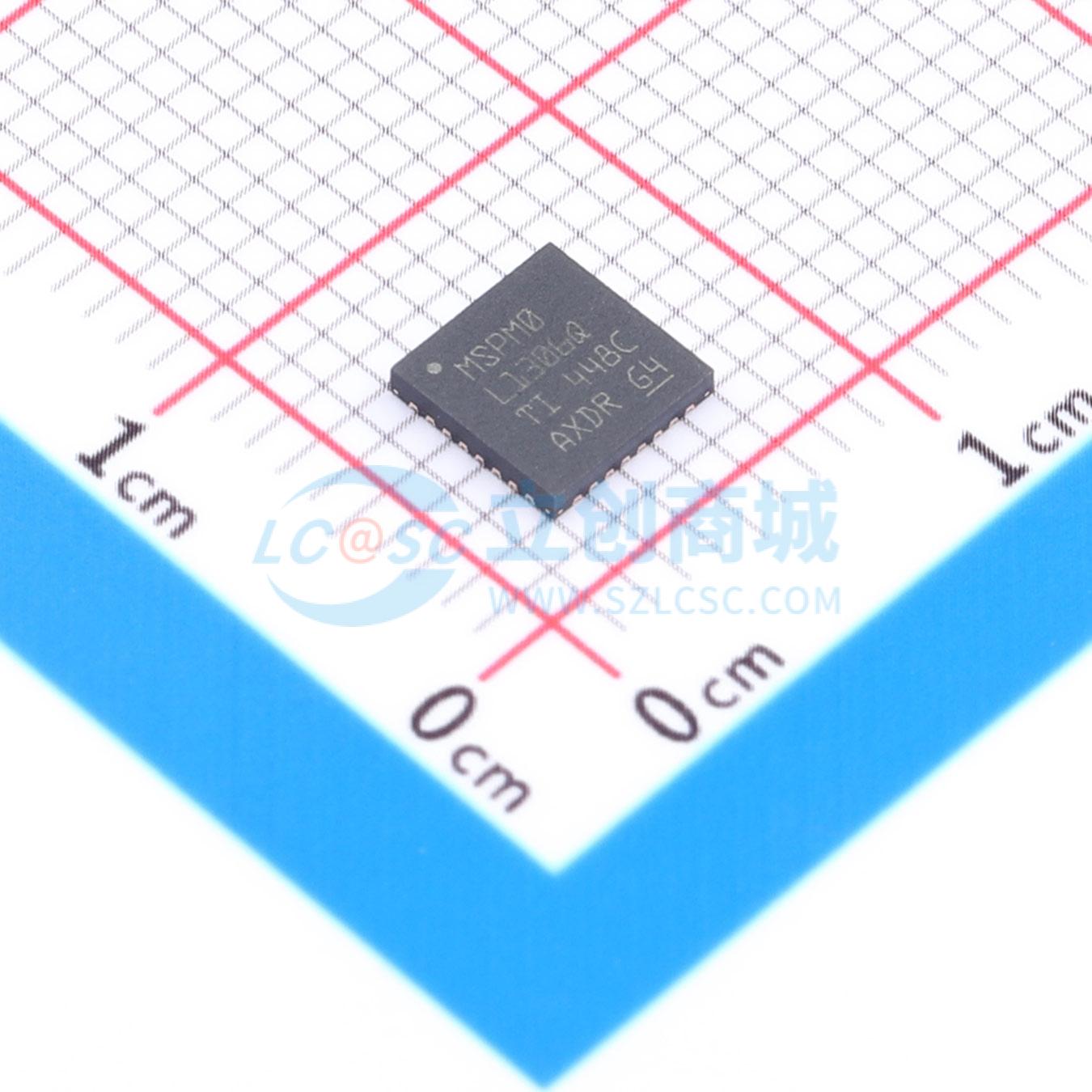

M0L1306QRHBRQ1

MSPMOL130x微控制器(MCU)属于MSP高度集成的超低功耗32位MSPM0MCU系列，该系列基于增强型Arm Cortex - M0+内核平台，工作频率最高可达32MHz。这些低成本MCU提供高性能模拟外设集成，支持 - 40°C至125°C的工作温度范围，并在1.62V至3.6V的电源电压下运行。 MSPMOL130x器件提供高达64KB的嵌入式闪存程序存储器和高达4KB的SRAM。这些MCU包含精度高达±1.2%的高速片上振荡器，无需外部晶体。其他特性包括3通道DMA、16位和32位CRC加速器，以及各种高性能模拟外设，例如一个具有可配置内部电压基准的12位1.68MSPS ADC、一个具有内置基准DAC的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器、一个通用放大器和一个片上温度传感器。这些器件还提供智能数字外设，例如四个16位通用计时器、一个窗口化看门狗计时器和各种通信外设（包括两个UART、一个SPI和两个I2C）。这些通信外设为LIN、IrDA、DALI、Manchester、SmartCard、SMBus和PMBus提供协议支持。 TI MSPM0系列低功耗MCU包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的MCU。此架构结合了多种低功耗模式，并经过优化，可在便携式测量应用中延长电池寿命。 MSPMOL130x MCU由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括可供购买的LaunchPad开发套件和适用于目标插座板的设计文件。TI还提供免费的MSP软件开发套件(SDK)，该套件在TI Resource Explorer中作为Code Composer Studio IDE桌面版和云版组件提供。MSPM0 MCU还通过MSP Academy提供广泛的在线配套资料、培训，并通过TI E2E支持论坛提供在线支持。

• 符合面向汽车应用的AEC - Q100标准，温度等级1： - 40°C至 + 125°C，TA
• 功能安全质量管理型，可帮助进行功能安全系统设计的文档
• Arm 32位Contex - M0 + CPU，频率高达32MHz
• 宽电源电压范围：1.62V至3.6V
• 高达64KB的闪存
• 高达4KB的SRAM
• 一个具有总计多达10个外部通道的12位1.68Msps模数转换器(ADC)
• 可配置的1.4V或2.5V内部ADC电压基准(VREF)
• 两个零漂移、零交叉斩波运算放大器(OPA)，0.5μV / °C漂移，具有斩波
• 集成可编程增益级(1 - 32x)
• 一个通用放大器(GPAMP)
• 一个具有8位基准DAC的高速比较器(COMP)，32ns传播延迟
• 低功耗模式，低至 < 1μA
• ADC、OPA、COMP和DAC之间的可编程模拟连接
• 运行：71μA/MHz(CoreMark)
• 停止：4MHz时为151μA，32kHz时为44μA
• 待机：32kHz 16位计时器运行时为1.0μA，SRAM/寄存器完全保留，32MHz时钟唤醒时间为3.2μs
• 关断：61nA，具有IO唤醒能力
• 3通道DMA控制器
• 3通道事件结构信号系统
• 四个16位通用计时器，每个计时器具有两个捕捉/比较寄存器，支持待机模式下的低功耗运行，总共支持8个PWM通道
• 窗口化看门狗计时器
• 两个UART接口；一个支持LIN、IrDA、DALI、SmartCard、Manchester并且都支持待机模式下的低功耗运行
• 两个I2C接口；一个支持FM + (1Mbit / s)，两个都支持SMBus、PMBus和从停止状态唤醒
• 一个SPI，支持高达16Mb/s的速率
• 精度为±1.2%的内部4MHz至32MHz振荡器(SYSOSC)
• 精度为±3%的内部32kHz低频振荡器(LFOSC)
• 循环冗余校验器（CRC - 16或CRC - 32）
• 多达28个GPIO
• 两个具有失效防护保护功能的5V容限开漏IO
• 2引脚串行线调试(SWD)

• 汽车车身电子装置和照明
• 汽车网关
• 方向盘系统
• 汽车电机控制
• 直流转交流逆变器
• 车内照明
• 车门把手模块
• 脚踢开启模块
• 车辆乘员检测
• 座椅舒适模块
