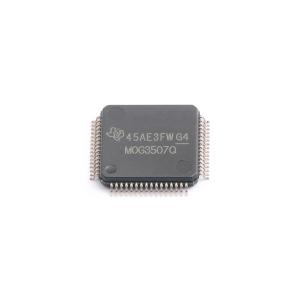

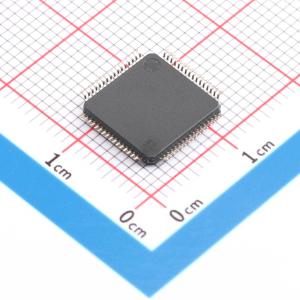

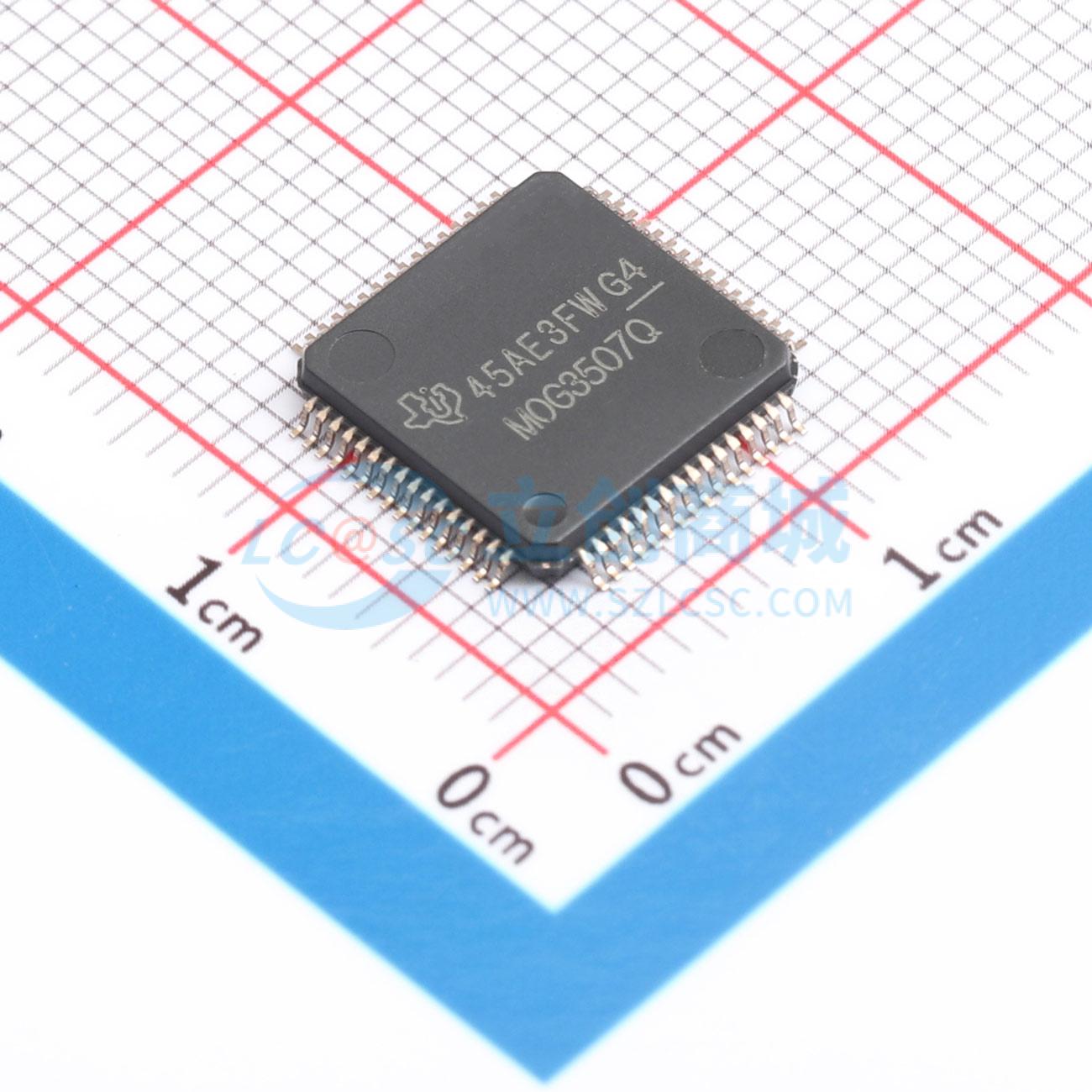

M0G3507QPMRQ1
具有CAN-FD接口的汽车类混合信号微控制器
- 描述
- MSPM0G350x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型 Arm Cortex-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持-40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。 MSPM0G350x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、一个可配置内部共享电压基准、一个 12 位 1Msps DAC、三个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI 以及 CAN 2.0/FD）。 TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- M0G3507QPMRQ1
- 商品编号
- C32097317
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.769475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 32KB | |
| EEPROM容量 | - | |
| I/O数量 | 60 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSPM0G350x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，基于增强型 Arm Cortex-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40°C 至 125°C 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。
MSPM0G350x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、一个可配置内部共享电压基准、一个 12 位 1Msps DAC、三个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI 以及 CAN 2.0/FD）。
TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。
MSPM0G350x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。可供购买的开发套件包括 LaunchPad 开发套件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。
商品特性
- 具有存储器保护单元且频率高达 80MHz 的 Arm 32 位 Cortex-M0+ CPU
- 提供功能安全手册和 FMEDA 以帮助进行功能安全系统设计
- 工作温度范围：– 40°C 至 125°C
- 宽电源电压范围：1.62V 至 3.6V
- 具有纠错码 (ECC) 且高达 128KB 的闪存
- 具有硬件奇偶校验且高达 32KB 的 SRAM
- 两个具有总计多达 17 个外部通道的 12 位 4Msps 同步采样模数转换器 (ADC)
- 硬件均值计算可在 250ksps 下实现 14 位有效分辨率
- 一个具有集成输出缓冲器的 12 位 1Msps 数模转换器 (DAC)
- 两个零漂移、零交叉斩波运算放大器 (OPA)，0.5μV/°C 温漂，具有斩波高达 32x 的集成可编程增益级
- 一个通用放大器 (GPAMP)
- 三个具有 8 位基准 DAC 的高速比较器 (COMP)，高速模式下传播延迟为 32ns
- 支持低至 0.7μA 的低功耗模式运行
- ADC、OPA、COMP 和 DAC 之间的可编程模拟连接
- 可配置的 1.4V 和 2.5V 内部共享基准电压 (VREF)
- 集成温度传感器
- 集成电源监测器
- 经优化的低功耗模式：
- RUN：101µA/MHz (CoreMark)
- SLEEP：487µA/4MHz
- STOP：47µA/32kHz
- STANDBY：1.5µA，具有 RTC 和 SRAM 保留功能
- SHUTDOWN：80nA，具有 IO 唤醒能力
- 7 通道 DMA 控制器
- 数学加速器支持 DIV、SQRT、MAC 和 TRIG 计算
- 七个计时器，支持多达 22 个 PWM 通道
- 一个 16 位通用计时器
- 一个 16 位通用计时器支持 QEI
- 两个 16 位通用计时器支持 STANDBY 模式下的低功耗运行
- 一个 32 位高分辨率通用计时器
- 两个具有死区支持和多达 12 个 PWM 通道的 16 位高级计时器
- 两个窗口式看门狗计时器
- 具有报警和日历模式的 RTC
- 四个 UART 接口；一个支持 LIN、IrDA、DALI、Smart Card、Manchester，三个支持 STANDBY 模式下的低功耗运行
- 两个 I2C 接口支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
- 两个 SPI，一个 SPI 支持高达 32Mbit/s 的速率
- 一个控制器局域网 (CAN) 接口支持 CAN 2.0 A 或 B 以及 CAN-FD
- 精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
- 高达 80MHz 的锁相环 (PLL)
- 精度为 ±3% 的内部 32kHz 低频振荡器 (LFOSC)
- 外部 4MHz 至 48MHz 晶体振荡器 (HFXT)
- 外部 32kHz 晶体振荡器 (LFXT)
- 外部时钟输入
- 循环冗余校验器（CRC-16、CRC-32）
- 真随机数发生器 (TRNG)
- 使用 128 或 256 位密钥的 AES 加密
- 多达 60 个 GPIO
- 两个 5V 容限 IO
- 两个驱动强度为 20mA 的高驱动 IO
- 2 引脚串行线调试 (SWD)
- 64 引脚 LQFP
- 48 引脚 LQFP、VQFN
- 32 引脚 VQFN
- 32 引脚 和 28 引脚 VSSOP
- AEC-Q100 等级 1
- 具有可润湿侧翼选项的 32 和 48 引脚 QFN 封装
应用领域
- 汽车车身电子装置和照明
- 汽车网关
- 方向盘系统
- 汽车电机控制
- 直流转交流逆变器
- 车内照明
- 车门把手模块
- 脚踢开启模块
- 车辆乘员检测
- 座椅舒适模块
