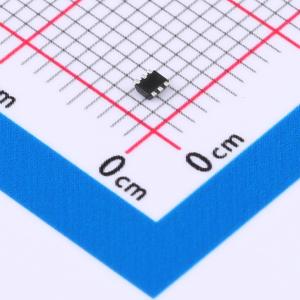

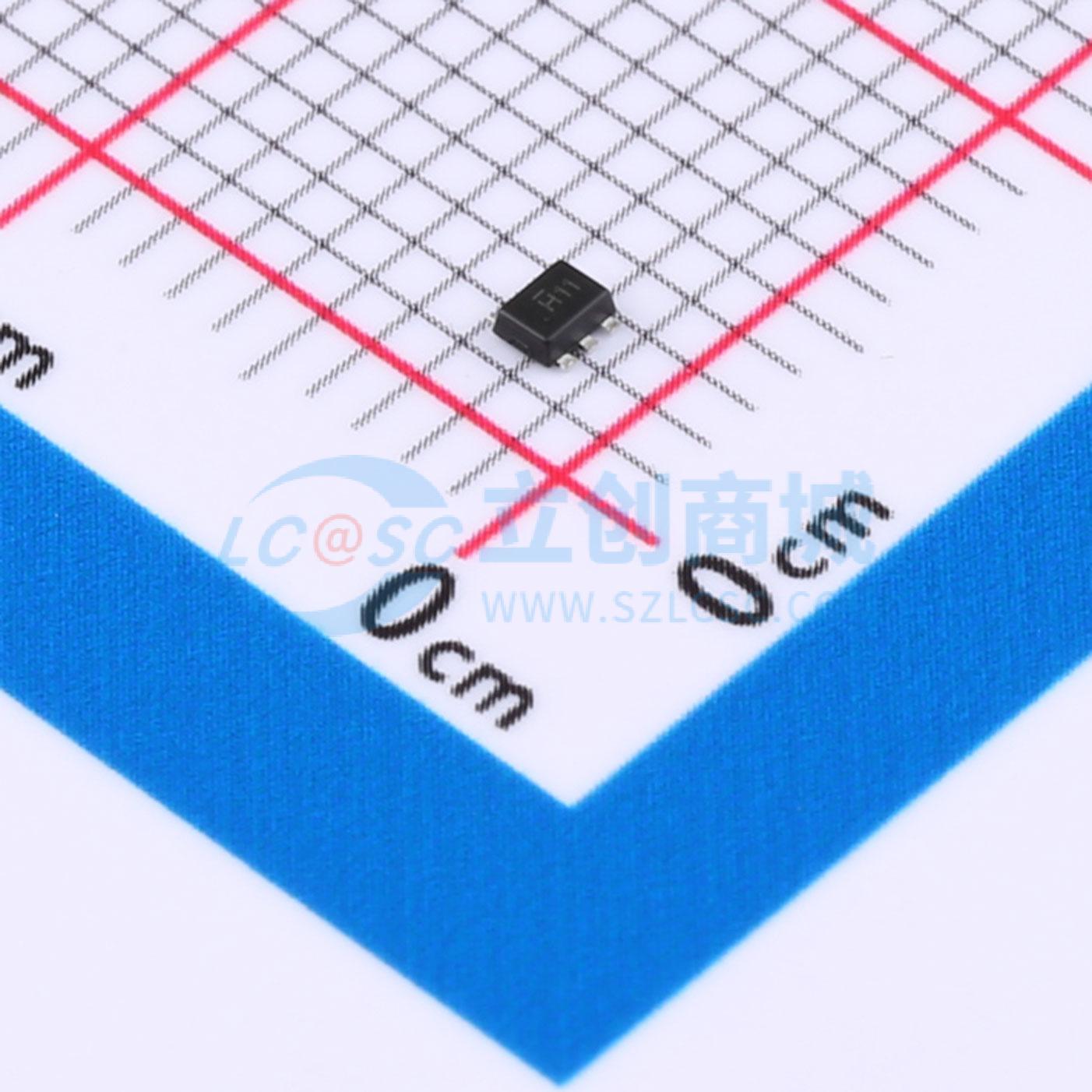

温馨提醒：图片仅供参考，商品以实物为准
AD-EMH11
数字晶体管（内置电阻）；双数字晶体管（NPN+NPN）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：一个封装内内置两个芯片。 可使用SOT-563自动贴装机进行贴装。 晶体管元件相互独立，无干扰。 可将贴装成本和面积降低一半。 通过AEC-Q101认证
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- AD-EMH11
- 商品编号
- C2975733
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.027433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 2个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V | |
| 最大输入电压(VI(off)) | 500mV | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 特征频率(fT) | 250MHz |
商品特性
- 一个封装内集成两颗AD-DTC114E芯片
- 可使用SOT-563自动贴片机进行贴装
- 晶体管元件相互独立，可消除干扰
- 可将贴装成本和面积降低一半
- 通过AEC-Q101认证
