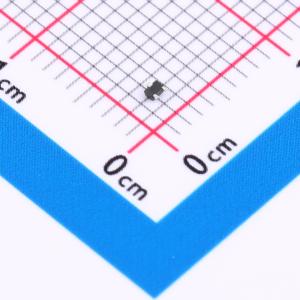

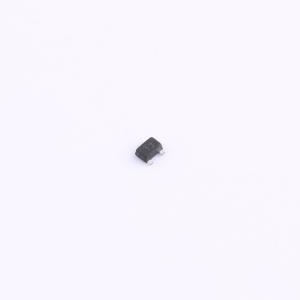

温馨提醒：图片仅供参考，商品以实物为准
AD-DTA143EM
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入正偏置，几乎完全消除寄生效应。 操作只需设置开/关条件，使设备设计更简单。 通过 AEC-Q101 认证
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- AD-DTA143EM
- 商品编号
- C2975816
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 100mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30@10mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V | |
| 最大输入电压(VI(off)) | 500mV | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 30kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 偏置电阻由完全隔离的薄膜电阻组成，可实现输入的正偏置。它们还具有几乎完全消除寄生效应的优点
- 操作时只需设置开/关状态，使器件设计更简单
- 通过 AEC-Q101 认证
