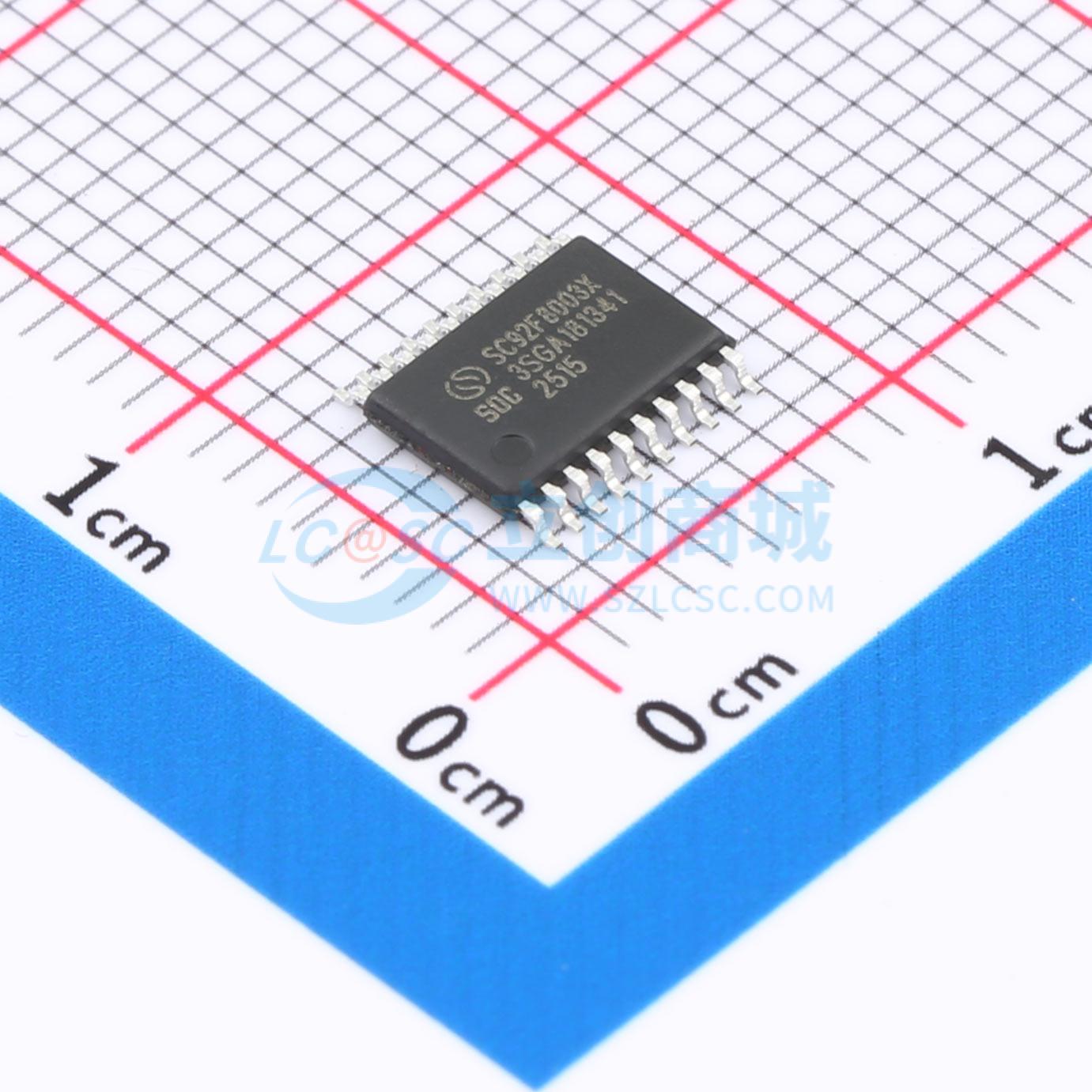

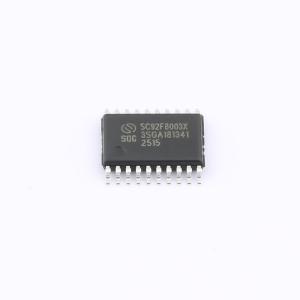

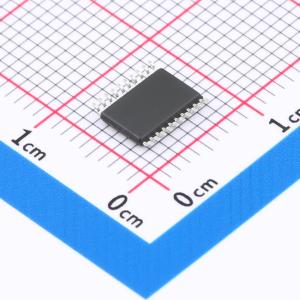

SC92F8003X20U

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20PIN，高速1T 8051内核Flash MCU ，512 bytes SRAM ，16 Kbytes Flash，128 bytes独立EEPROM，8路12位ADC
品牌名称: SOC(赛元)
商品型号: SC92F8003X20U
商品编号: C363195
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.208克(g)

商品参数

商品概述

SC92F8003 是一颗增强型的1T 8051 内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。 SC92F8003 集成有 16 Kbytes Flash ROM、512bytes SRAM、128 bytes EEPROM、最多18 个 GP I/O、16 个IO 可外部中断、3 个16 位定时器、8 路12 位高精度ADC 、7 路10 位PWM 、内部 1% 高精度高频16/8/4/1.33MHz 振荡器和±4%精度低频128kHz 振荡器、UART、SSI 通信接口等资源。为提高可靠性及简化客户电路，SC92F8003 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电路。SC92F8003 具有非常优异的抗干扰性能，非常适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

商品特性

工作电压：2.4V~5.5V
工作温度：-40~85℃
内核：高速1T 8051
Flash ROM：16 Kbytes Flash ROM（MOVC 禁止寻址0000H~00FFH）可重复写入1 万次
IAP：可code option 成0K、0.5K、1K 或16K
EEPROM：独立的128 bytes，可重复写入10 万次，10年以上保存寿命
SRAM：内部256 bytes + 外部256 bytes
系统时钟（fSYS）：内建高频 16MHz 振荡器（fHRC），作为系统时钟源时，fSYS 可通过编程器选择设定为16/8/4/1.33MHz，频率误差：跨越(2.9V~5.5V)及(-20~85℃)应用环境，不超过±1%；内置高频晶体振荡器电路，可外接2~16MHz 振荡器作为系统时钟源时，fSYS 可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种；IC 系统时钟（fSYS）对应的工作电压范围：>12MHz 时为2.9~5.5V，≤12MHz 时无明确下限
内建低频 128kHz LRC 振荡器：可作为BaseTimer 的时钟源，并唤醒STOP；可作为WDT 的时钟源；频率误差：跨越(4.0~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
低电压复位（LVR）：复位电压有4 级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option 所选值
Flash 烧写接口：2 线烧写接口
中断（INT）：Timer0，Timer1，Timer2，INT0，INT1，INT2， ADC，PWM，UART，SSI，Base Timer 共11 个中断源；外部中断有3 个中断向量，共16 个中断口，全部可设上升沿、下降沿、双沿中断；两级中断优先级可设
数字外围：最大18 个双向可独立控制的 I/O 口，可独立设定上拉电阻；全部IO 具有大灌电流驱动能力（70mA）；11 位WDT，可选时钟分频比；3 个标准 80C51 定时器Timer0、Timer1 和Timer2；7 路共用周期、单独可调占空比的 10 位PWM ，其中PWM0~5 可分为三组输出互补带死区的PWM 波形；1 个独立UART 通信口（可切换IO 口）；1 个UART/SPI/IIC 三选一通讯口SSI（可切换IO 口）
模拟外围：8 路12 位±2LSB ADC；内建基准的 2.4V 参考电压，ADC 的参考电压有2 种选择，分别是 VDD以及内部2.4V；内部一路ADC 可直接测量VDD 电压；可设ADC 转换完成中断
省电模式：IDLE Mode，可由任何中断唤醒；STOP Mode，可由 INT0、1、2 和BaseTimer 唤醒

应用领域

物联网控制
大小智能家电和智能家居
充电器
电源
航模
对讲机
无线通讯
游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	18
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
