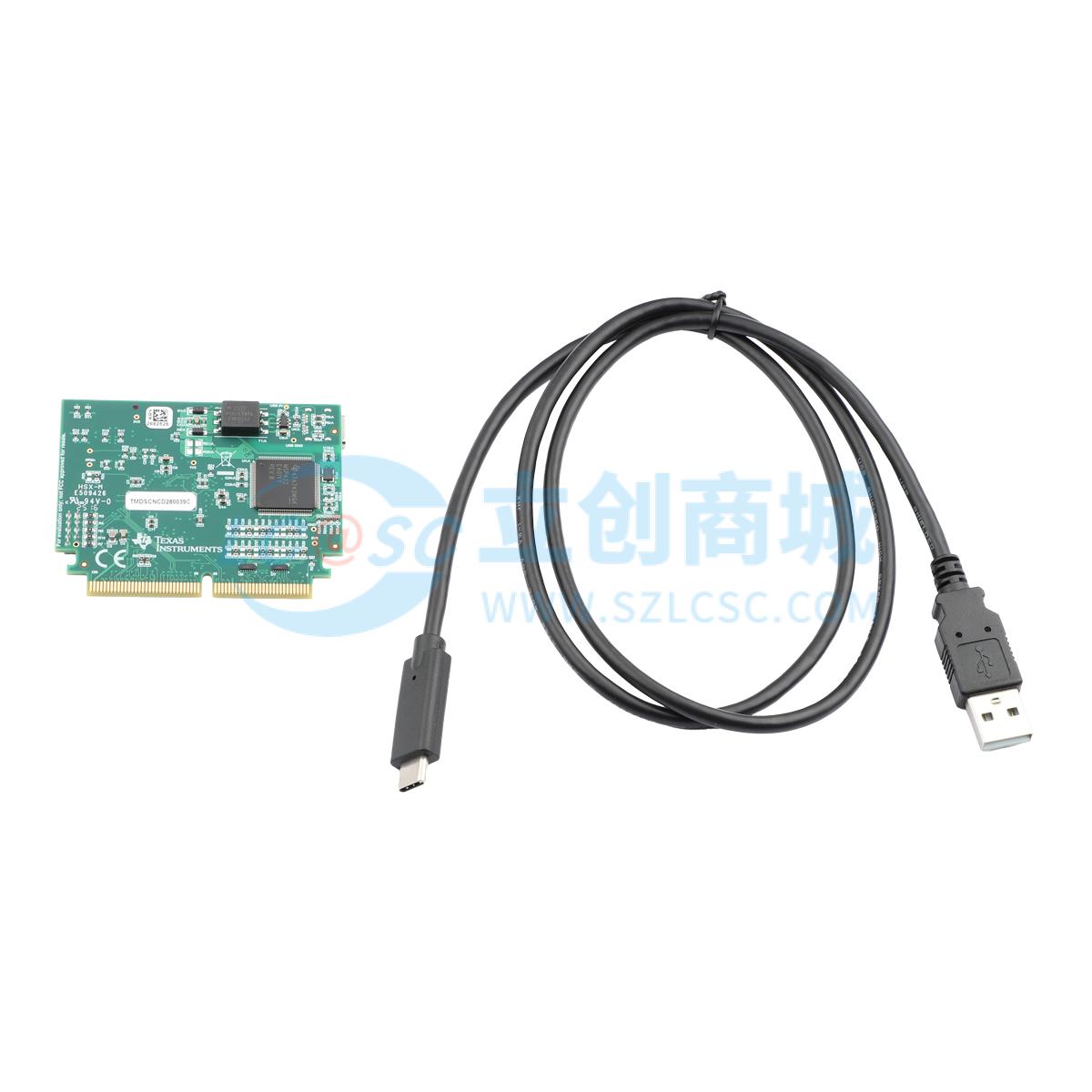

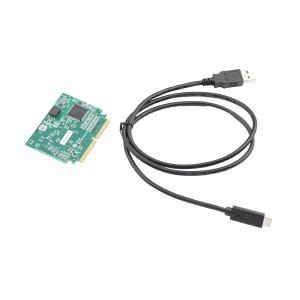

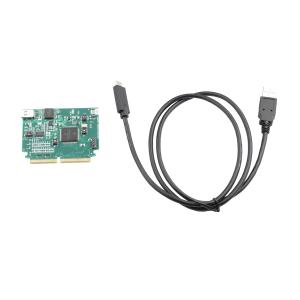

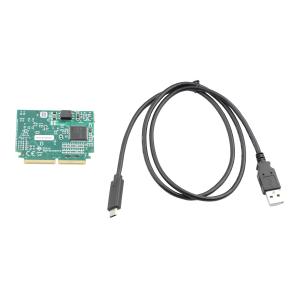

TMDSCNCD280039C
用于C2000微控制器的控制卡，具备120引脚HSEC8边缘卡接口、内置隔离JTAG仿真器及自动电源切换功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMDSCNCD280039C
- 商品编号
- C2973843
- 包装方式
- 盒装
- 商品毛重
- 148.6克(g)
商品参数
参数完善中
商品概述
来自Texas Instruments的F280039C controlCARD (TMDSCNCD280039C)适合用于学习和实验F28003x器件。F28003x器件是TI C2000™系列微控制器(MCU)的成员。这款120引脚controlCARD可提供经过良好滤波的稳健设计，能够在大多数环境下工作。本文档提供了F280039C controlCARD的硬件细节，说明了板上跳线和连接器的功能与位置。每个controlCARD都附带硬件开发工具包，包含评估和开发C2000器件所需的全套文件，具体包括:Altium设计的原理图、物料清单(BOM)、Altium设计的PCB布局文件、Gerber文件。本工具包用于探索F28003x微控制器的功能，controlCARD可作为参考设计，不旨在成为完整的客户设计，安全、EMI/EMC以及其他法规的完全合规性由客户系统设计师负责。controlCARD可完全通过USB-C连接器供电和工作，在独立模式下，板载隔离电源可为F280039C器件供电，无需额外硬件，也可选择提供外部5 V电源为F280039C器件供电。当存在外部5 V电源时，TMDSCNCD280039C controlCARD会自动切换到外部5 V电源，无需额外配置。F280039C controlCARD上的5 V轨可由板载USB连接器或TMDSHSECDOCK等基板供电，controlCARD上的开关器件可自动为controlCARD选择5 V输入电源，无需用户配置。截至2021年5月3日，controlCARD的当前版本为:PCB版本 - E1，组装版本 - 无。
商品特性
- 120引脚设计
- 经过良好滤波的稳健设计，可在大多数环境下工作
- 板载隔离电源
- 支持USB-C独立供电工作，无需额外硬件
- 支持板载USB供电和外部5 V供电两种供电方式
- 板载开关自动选择5 V输入电源，无需用户配置
应用领域
- F28003x微控制器学习与实验
- F28003x微控制器功能探索
- C2000微控制器开发与评估
- 参考设计
