商品概述

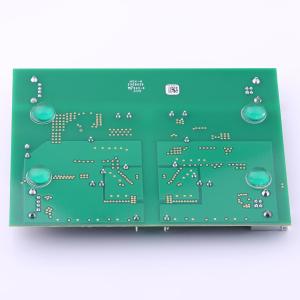

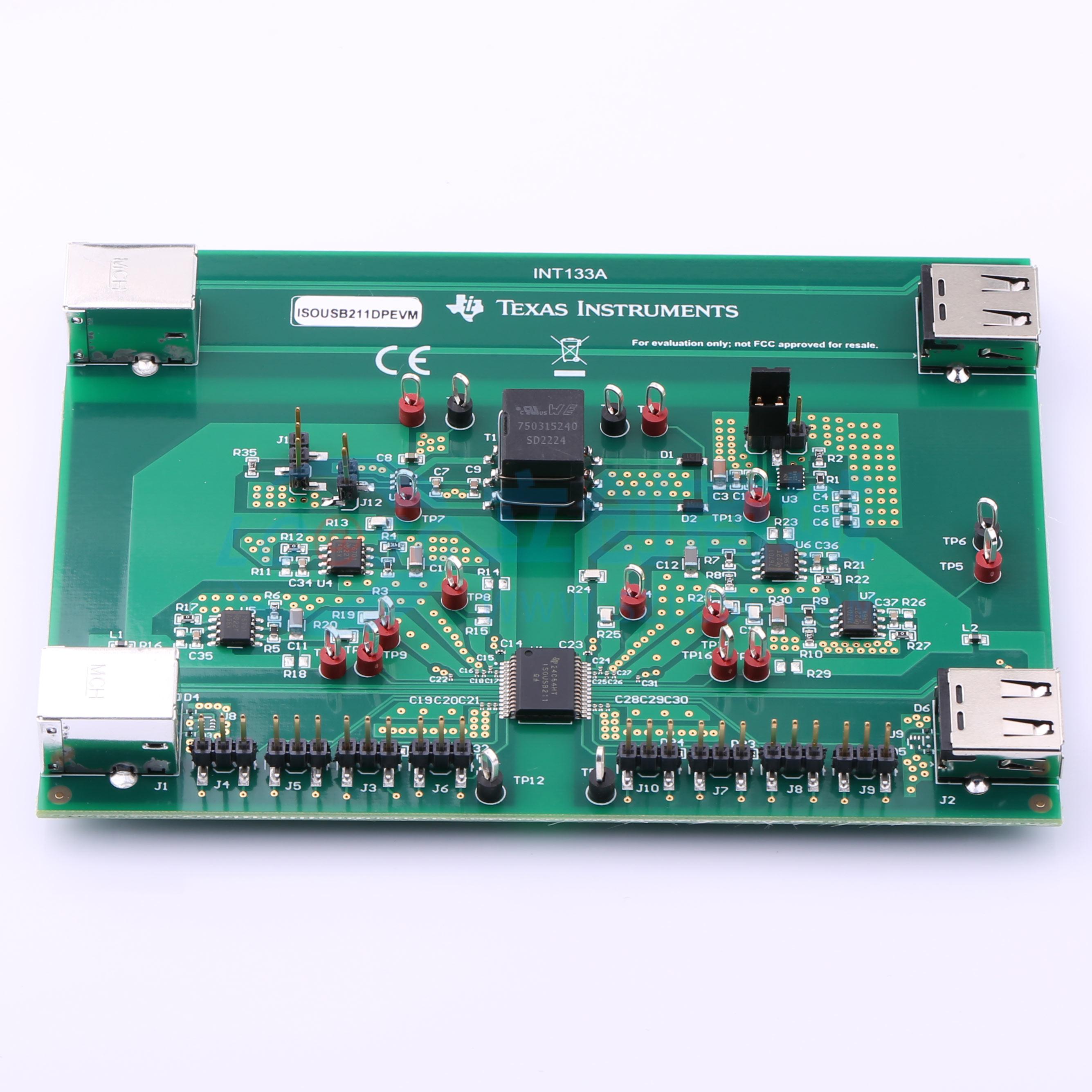

本文档为ISOUSB211单通道数字隔离USB评估模块(EVM)的用户指南，描述了该EVM的操作、BOM、原理图、PCB布局和典型实验室测试搭建。ISOUSB211是一款符合USB 2.0标准的单通道电隔离中继器，可帮助设计人员评估器件性能，用于隔离系统的快速开发和分析，支持评估28引脚SSOP (DP-29)封装的ISOUSB211。该EVM可让用户在将器件集成到自身设计前对ISOUSB211进行全面评估，可验证ISOUSB211数据手册中的多数参数，如数据速率、电流消耗等；部分参数如最大数据速率、传播延迟及其他时序规格需要不同的测试配置，无法通过该EVM直接验证。该EVM包含变压器驱动器SN6501、变压器CMP-0030614-1以及五个可调输出LDO（TPS76701和TPS73701），支持稳压电源、标准USB2.0连接器、标准DC适配器等多种电源供电；可配置使用板载LDO生成3.3-V和1.8-V电源，也可绕过外部LDO使用内部LDO供电。
商品特性
- 符合USB 2.0标准的电隔离中继器
- 支持低速(1.5 Mbps)、全速(12 Mbps)和高速(480 Mbps)信号速率
- 支持自动连接和速率检测
- 支持上拉下拉电阻反射、链路电源管理
- 支持自动角色反转，断开连接后在上行端口检测到新连接时，交换上行端口和下行端口定义
- 内置可编程均衡，可抵消板迹线导致的信号损耗，有助于满足USB 2.0高速收发眼图模板要求
- 采用二氧化硅(SiO2)绝缘屏障，耐压5700 VRMS，工作电压1060 VRMS
- 结合隔离电源使用，可防范高压，防止总线噪声电流进入本地接地
- 提供基本隔离和增强隔离两种版本
- 支持–40℃ 至 +115℃的宽环境温度范围
- 采用小 footprint 28引脚SSOP (DP-28)封装
- 支持多种输入电源供电
- 可配置选择使用外部LDO或内部LDO供电
应用领域
- 隔离系统开发评估
- USB集线器隔离
- USB主机隔离
- USB外设隔离
- USB线缆隔离
