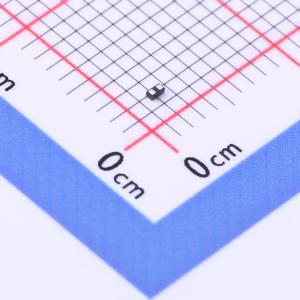

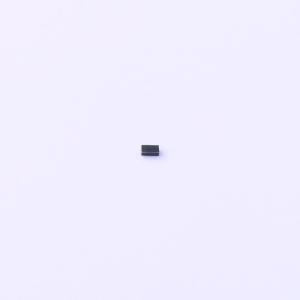

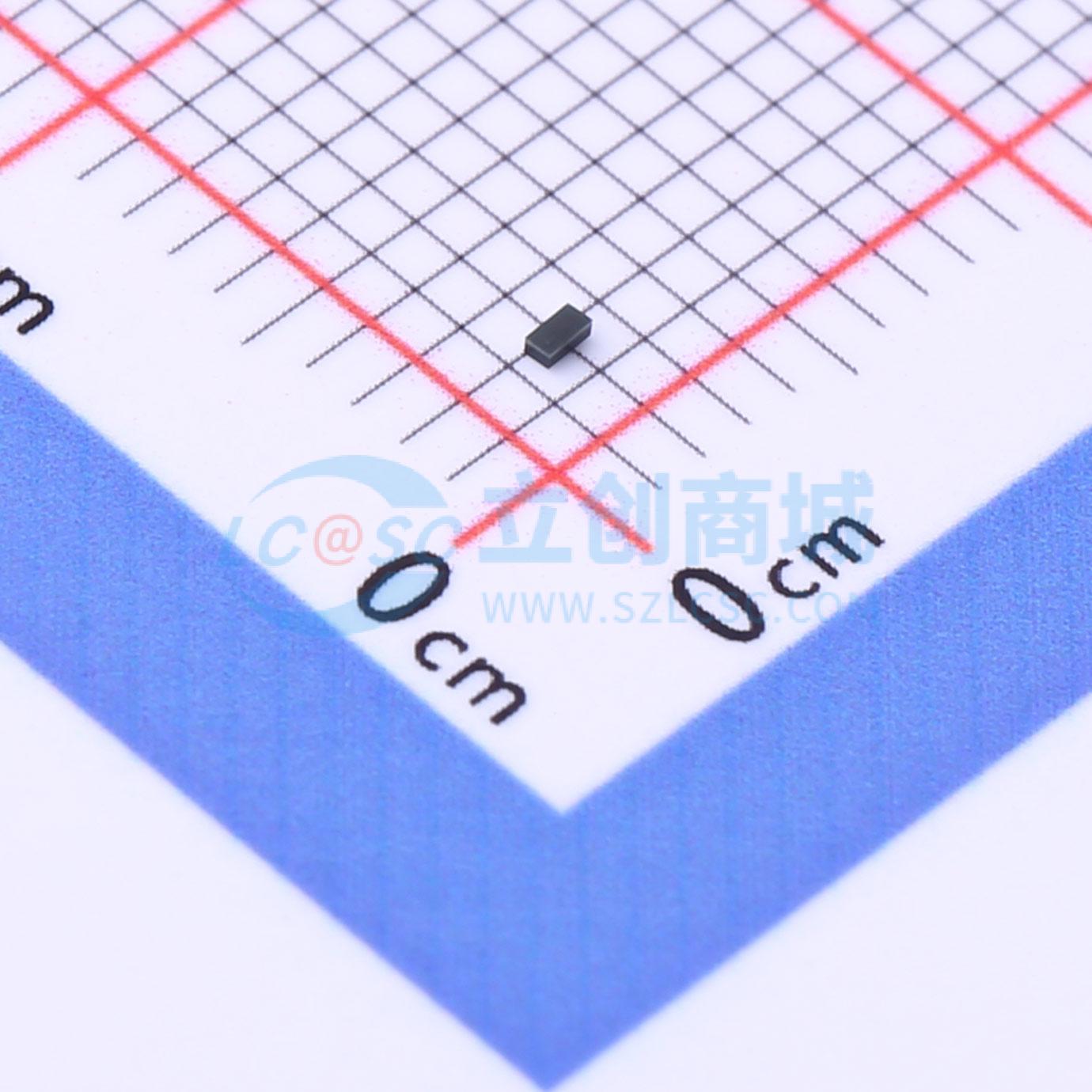

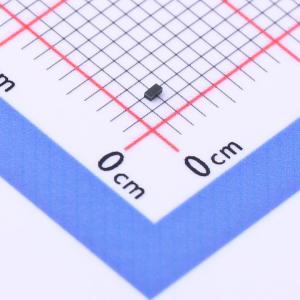

温馨提醒：图片仅供参考，商品以实物为准

JSE0501AP1

5V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JSE0501AP1旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机等对电路板空间要求较高的便携式应用。它专门用于保护连接到数据和传输线路的敏感元件，防止静电放电（ESD）和电快速瞬变（EFT）引起的过电压。
品牌名称: JKSEMI(金开盛)
商品型号: JSE0501AP1
商品编号: C2972773
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

JSE0501AP1旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机等对电路板空间要求较高的便携式应用。它专门用于保护连接到数据和传输线路的敏感元件，防止静电放电（ESD）和电快速瞬变（EFT）引起的过电压。

商品特性

超小封装：1.0×0.6×0.5mm
保护一条数据或电源线
超低泄漏：纳安（nA）级
工作电压：5V
低钳位电压
双引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30kV 接触放电：±15kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
符合RoHS标准

应用领域

高速线路：USB 1.0/2.0/3.0/3.1、VGA、DVI、SDI
高清多媒体接口（HDMI 1.3/1.4/2.0）
串行和并行端口
笔记本电脑、台式机、服务器
外围设备
手机及配件
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	Cj-结电容	10pF
