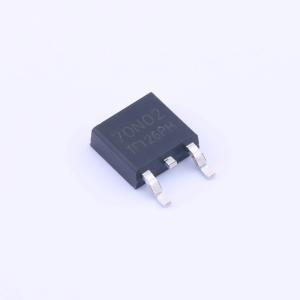

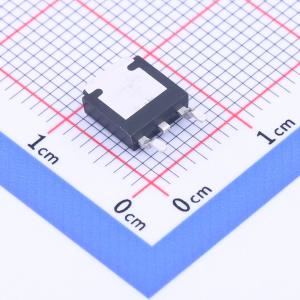

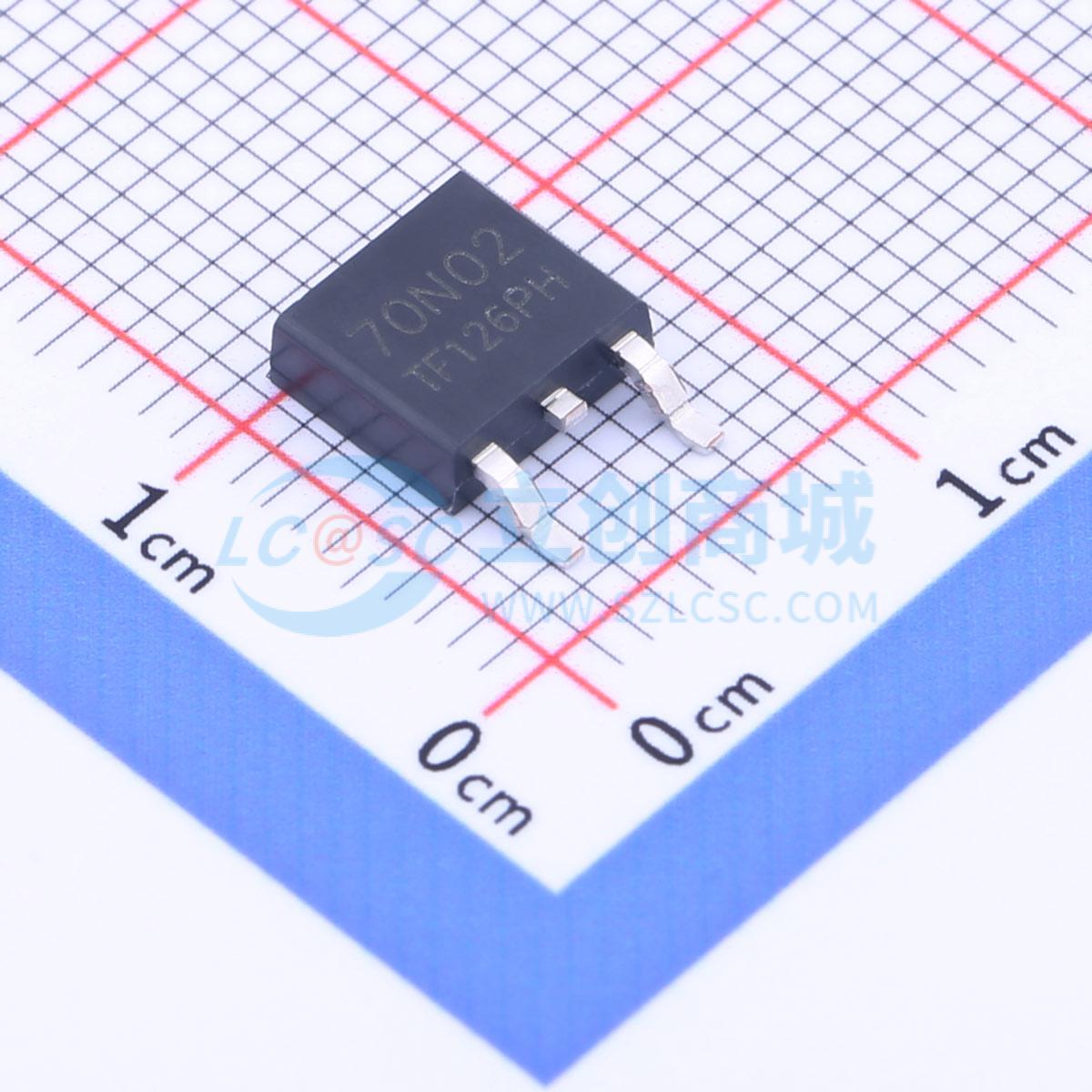

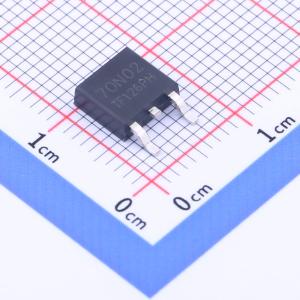

TF70N02
N通道,电流:70A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TF(拓锋)
- 商品型号
- TF70N02
- 商品编号
- C2972571
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.378克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)@Vgs,Id) | 3.2mΩ@4.5V,20A | |
| 功率 | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 700mV@250uA | |
| 栅极电荷(Qg@Vgs) | 38nC@15V | |
| 输入电容(Ciss@Vds) | 1.784nF | |
| 反向传输电容(Crss@Vds) | 212pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件是采用STripFET™ F3技术开发的N沟道功率MOSFET。其设计旨在最大限度地降低导通电阻和栅极电荷，以提供卓越的开关性能。
商品特性
- 专为汽车应用设计，符合AEC-Q101标准
- 逻辑电平VGS(th)
- 最高结温175 °C
- 100%雪崩额定
- 可焊侧翼封装
应用领域
- 开关应用
