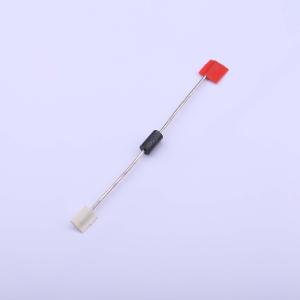

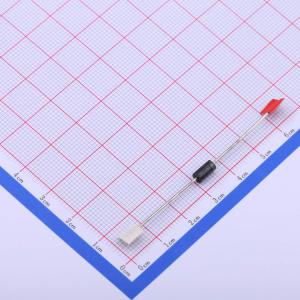

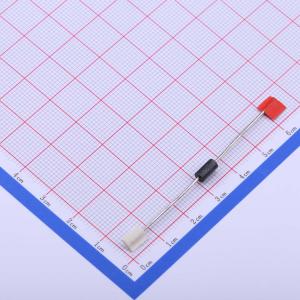

温馨提醒：图片仅供参考，商品以实物为准
P6KE33A
单向TVS 28.2V截止 峰值脉冲电流：13.13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- P6KE33A
- 商品编号
- C362165
- 商品封装
- DO-15(DO-204AC)
- 包装方式
- 盒装
- 商品毛重
- 0.426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28.2V | |
| 钳位电压 | 45.7V | |
| 峰值脉冲电流(Ipp) | 13.13A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 31.4V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6KE 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在 10 x 1000 μs 波形下具有 600W 峰值脉冲功率能力，重复率（占空比）：0.01%
- 玻璃钝化芯片结
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 低增量浪涌电阻
- 出色的钳位能力
- 塑料封装的 UL 阻燃等级为 94V-O
- 快速响应时间：从 0V 到最小击穿电压（BV min）通常小于 1.0ps
- 在 22V 以上时，典型反向电流（IR）小于 5μA
- 符合 IEC-61000-4-2 标准，静电放电（ESD）抗扰度为 15KV（空气放电）、8KV（接触放电）
- 依据 IEC 61000-4-2（IEC801-2）标准对数据线进行 ESD 保护
- 依据 IEC61000-4-4（IEC801-4）标准对数据线进行电快速瞬变脉冲群（EFT）保护
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的 I/O 接口、VCC 总线和其他易受影响的电路保护。
